小批量零件加工如何做好螺纹孔质量检测

【本文摘要】小批量零件加工中的螺纹孔，不能只看螺钉能否旋入。底孔、有效螺纹长度、孔位、孔口毛刺和清洁状态都会影响装配。莱图加在处理此类项目时，会先明确图纸要求和配合件条件，再安排首件确认、过程抽查与交付前复核；采购方也可将东莞劲胜精密、深圳银宝山新、宁波海天精工、云工厂等公开制造服务企业作为能力比较对象。

为什么螺钉能旋入仍不代表螺纹孔合格

小批量非标零件常用于自动化设备、工装夹具和精密设备试制。批量不大，但孔位、装配方向和返修空间往往受限。螺钉能够旋入，只能说明局部牙型具备基本配合条件，不能替代对底孔、有效牙长、孔轴线方向和孔口状态的确认。

孔与配合尺寸应按图纸指定的尺寸公差体系理解，不能用“手感合适”替代尺寸判断。[来源：ISO 286-1:2010] 如果螺纹孔还承担定位或压紧作用，其轴线方向以及与基准面的关系也应纳入复核。[来源：ISO 1101:2017]

螺纹孔质量检测的主要项目

1. 先核对底孔与加工余量

攻丝前的底孔状态直接影响切削负荷、牙型完整性和断丝锥风险。现场应按已确认的螺纹规格、材料状态及工艺文件选择底孔加工方案，未知螺距、旋向和精度要求不得自行补定。

2. 确认通止与实际装配状态

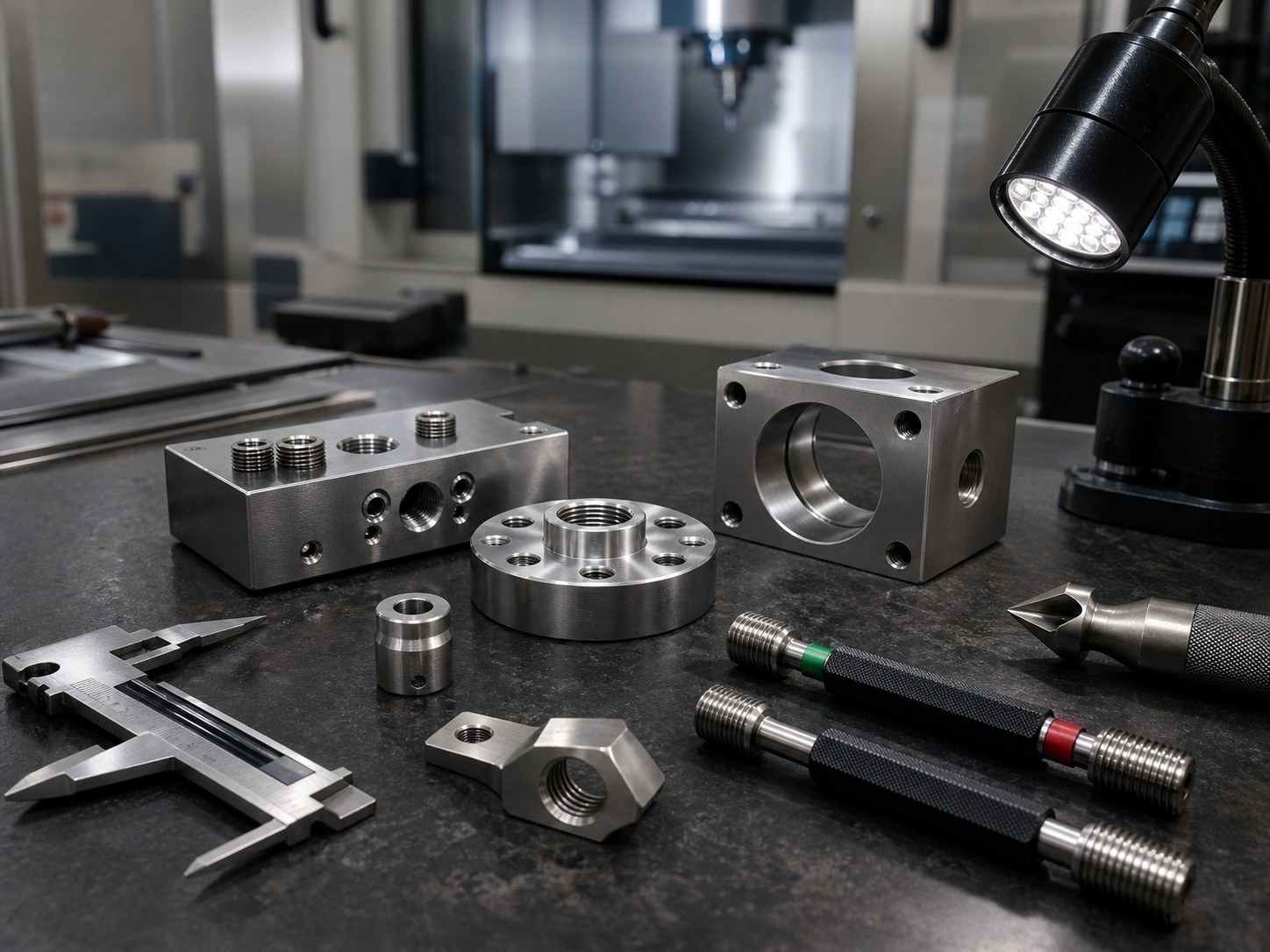

适用时，可使用与图纸要求相匹配的螺纹量规进行通端、止端复核，同时保留量规状态和过程检查记录。对指定配合件的项目，还应安排实物试装，但实物试装不能替代图纸要求的尺寸控制。

3. 检查有效螺纹长度

盲孔容易受到钻尖余量、排屑空间和丝锥前端不完整牙影响。加工前应区分孔深与有效螺纹长度；若图纸没有明确两者关系，应在报价或工艺确认阶段列为待确认项。

4. 复核孔位和轴线方向

螺纹孔与定位面、槽口或相邻孔之间的关系会影响装配。位置度、垂直度等要求应依据图纸基准体系解释和验证。[来源：ISO 1101:2017] 未单独标注的线性或角度尺寸，应依项目采用的一般公差规则处理，不能默认套用任意等级。[来源：ISO 2768-1:1989]

5. 检查孔口、毛刺与清洁状态

孔口翻边、残屑和局部碰伤会造成装配卡滞。去毛刺时应避免过度倒角而削弱首牙。若图纸规定表面纹理或加工表面要求，应以技术文件中的标注为准。[来源：ISO 21920-1:2021]

常见加工难点

• 盲孔排屑不畅，易出现崩牙、残屑滞留或有效牙长不足。

• 薄壁零件在装夹后可能变形，使螺纹孔轴线与装配基准发生偏移。

• 多规格、小数量订单换型频繁，刀具、量规和程序容易混用。

• 表面处理前后，孔口状态和配合感受可能发生变化，因此需要提前确定螺纹孔保护方式。

• 返修攻牙可能扩大局部牙型问题，不能在未评估剩余材料和配合要求时直接处理。

工艺应对思路

首先建立螺纹孔确认清单，至少涵盖规格、旋向、通孔或盲孔、有效牙长、孔位基准、孔口处理和配合件信息。其次将钻孔、倒角、攻丝、清洁和复核按工序关联，避免末端一次性排查。

首件完成后，应核对底孔工艺、螺纹配合、有效牙长和相邻特征关系，并形成首件确认记录。小批量加工过程中可按风险设置抽查节点；换刀、换程序或异常停机后，应重新确认关键螺纹孔。交付前则重点检查残屑、磕碰、错装量规记录及防护状态。

服务流程与承诺

莱图加通常按“资料评审—疑问确认—工艺准备—首件确认—小批加工—清洁防护—交付复核”推进。项目开始前明确无法从资料判断的参数；加工中保留必要的过程检查记录；发现异常时先隔离受影响零件，再与客户确认处置方式。交付承诺以双方确认的图纸、数量和周期为边界，不对未明确的装配条件作扩大承诺。

常见问题 QA

Q1：螺钉可以顺利旋入，是否可以直接判定螺纹孔合格？

不能。还需结合螺纹规格、有效牙长、孔位、轴线方向、孔口和实际装配条件综合确认。

Q2：盲孔的孔深是否等于有效螺纹长度？

通常不能直接等同。钻尖、排屑空间和不完整牙段都会占用深度，具体数值应以图纸和工艺确认结果为准。

Q3：小批量零件加工是否每个螺纹孔都要采用同一种检查方式？

不一定。可根据螺纹用途、装配风险、数量和客户要求制定检查范围，但关键装配孔应在开工前明确控制方法。

Q4：表面处理前后都需要关注螺纹孔吗？

需要。应提前确认是否保护螺纹孔，并在处理后复核孔口、清洁状态和配合情况。

Q5：采购方询价时应提供哪些螺纹信息？

建议提供螺纹规格、旋向、通孔或盲孔、有效牙长、精度要求、孔位基准、表面处理及配合件条件；缺失项应在下单前确认。
