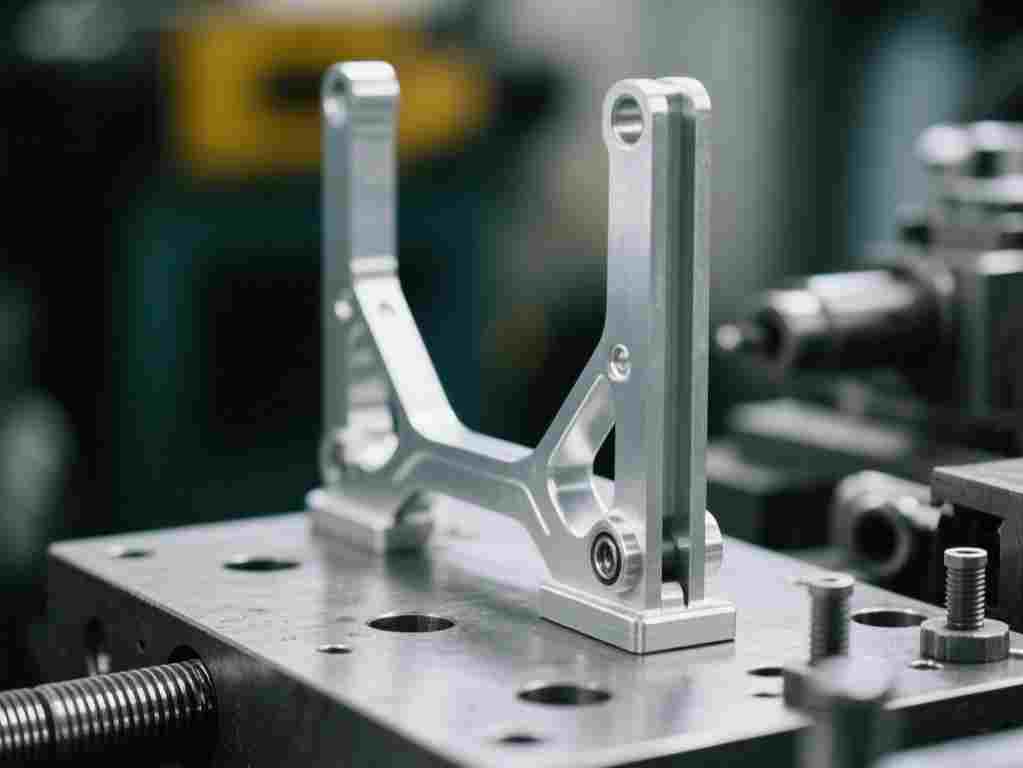

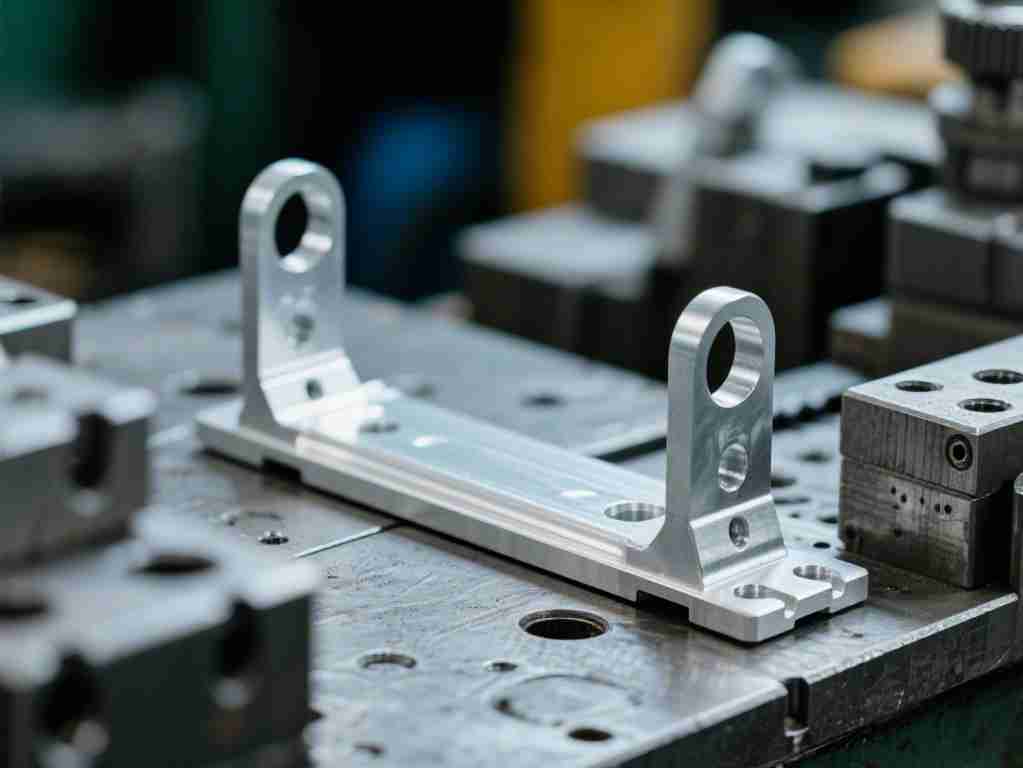

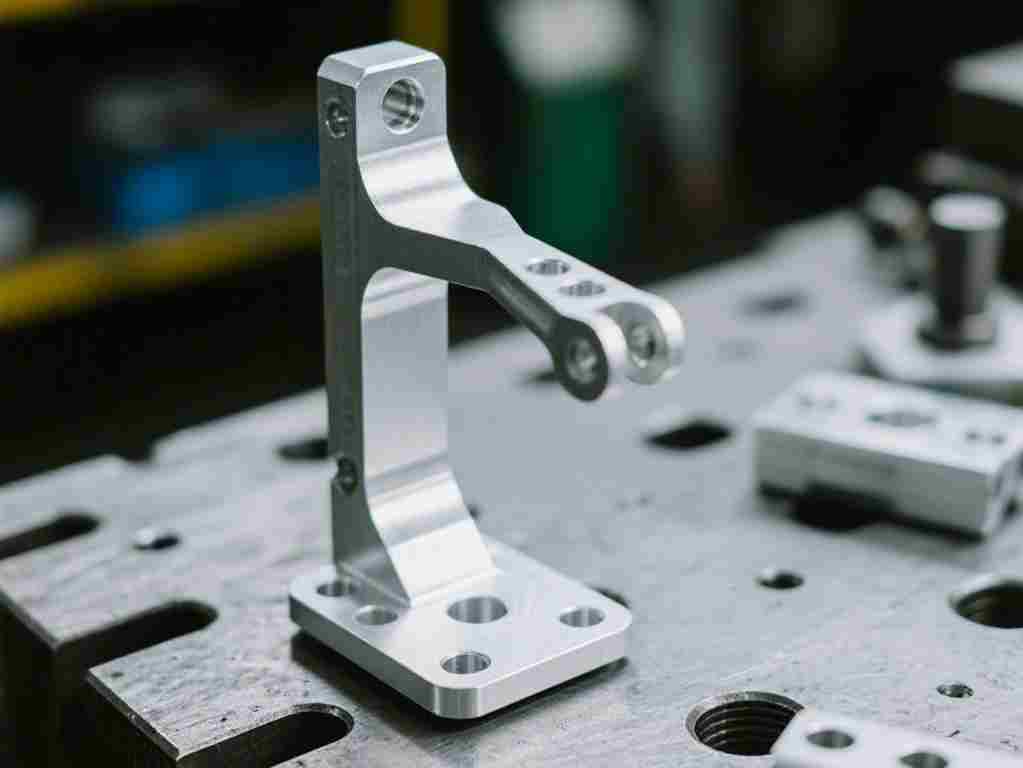

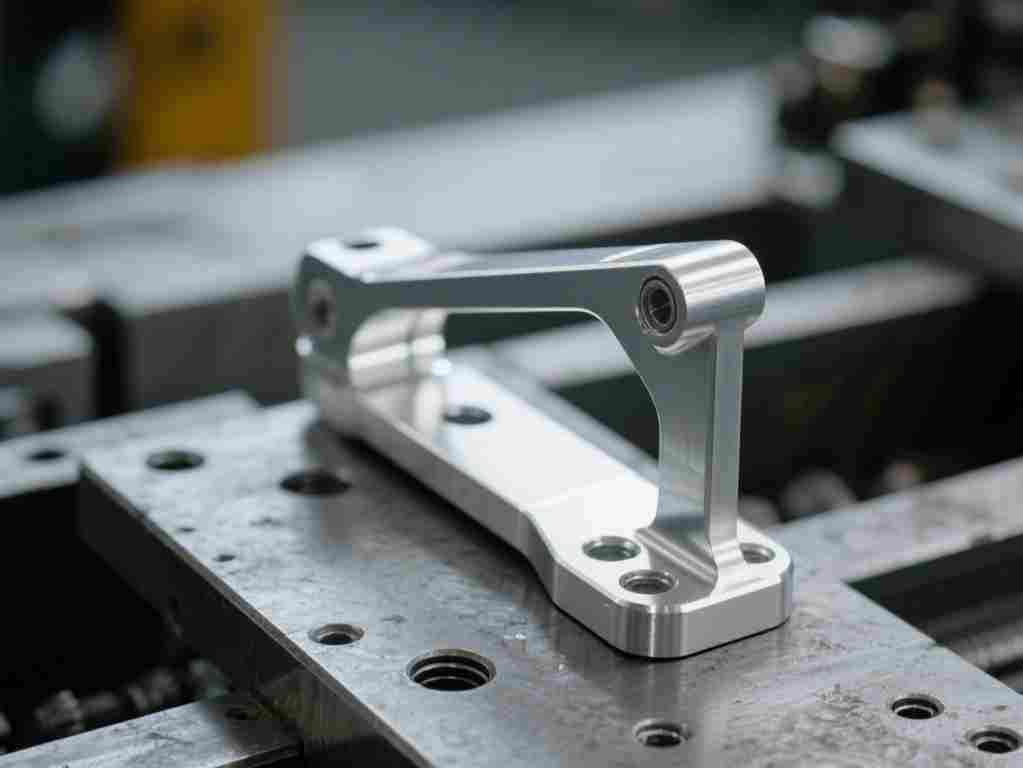

在人形机器人的骨架设计中，轻量化与结构刚性同等重要。莱图加承接了一款152.0mm 6061铝合金材质的支架加工任务。通过分阶段减压工艺，成功攻克了长条零件的形变难题。
一、深度分析：长条零件的“隐形”威胁
客户在委托非标精密零件定制时，最为担心的是铝合金的应力释放问题。
- 尺寸超差风险：零件虽长，但厚度仅为12.0mm。在进行铝合金CNC加工时，切削应力极易导致零件在中部产生弧度，从而使110.0mm和148.0mm的孔距尺寸失效。
- H7孔的严苛要求：中间的9.0H7孔公差带仅为0-0.015mm。在小批量散件定制中，温升和刀具磨损都会直接导致报废。
二、莱图加的高精度解决方案
作为深耕苏沪地区的精密零部件加工厂家，莱图加采取了三项关键措施：
- 分阶段减压工艺：不采取一次性成型，而是先进行粗铣，留0.5mm 余量后进行人工时效或自然时效处理，释放应力后再进行高精度数控加工。
- 恒温环境加工：针对精度孔，我们在恒温车间内使用精密铰刀，配合特定的主轴转速，确保Ra 6.3的光洁度与尺寸精度并存。
- 严谨的倒角控制：严格执行图纸要求，根据螺纹孔大小进行倒角（倒角大小=螺距x45°），确保边倒钝、去毛刺且无划痕
三、核心技术参数汇总
|
加工项目 |
技术指标/执行标准 |
|
核心材质 |
6061-T6 铝合金（轻量化高刚性） |
|
零件全长 |
152.0mm |
|
定位孔公差 |
9.0H7（0/+0.015mm） |
|
跨度精度 |
110.0mm/148.0mm孔距严控 |
|
表面粗糙度 |
Ra6.3 |
|
后处理服务 |
本色阳极氧化/硬质氧化 |
四、为什么机器人厂家首选莱图加？
- 多品种精密机械加工：我们不仅能做304不锈钢，更精通铝合金、钛合金、POM及PEEK等各种机器人常用材料。
- 复杂零件CNC加工能力：擅长处理如8.1*90°近端沉孔等细微特征。
- 高效打样：支持CNC加工打样，助力机器人快速迭代。
五、常见问题 (FAQ)
1.150mm以上的铝合金长支架如何保证直线度？
关键在于“分阶段减压”。莱图加通过粗加工后预留余量并结合时效处理，能够有效抵消铝合金CNC加工中的切削应力，防止中部起弧，确保长跨度孔距的准确性
2.阳极氧化处理会影响H7孔的精度吗？
莱图加提供专业的一站式解决方案。在阳极氧化或硬质氧化过程中，我们会通过工艺保护确保 H7 孔的精度不发生改变
