漏滴阀安装块半导体设备PP精密加工案例 | 莱图加工程师实录

零件简况：

6 g 的小塑料块，图纸放大到 2:1 才看得清孔位。材质 PP——湿法机台里最常用的“塑料不锈钢”，耐酸耐碱，却软得像口香糖，一升温就粘刀，车间里没人喜欢碰它。

它的全部任务就是把漏滴阀死死摁在腔体上，别让酸碱液从接缝里渗出来。名字可以随设备而变：蚀刻机叫阀座，清洗机叫安装块，CMP 机台干脆喊它“浆料阀垫片”，反正都是它。

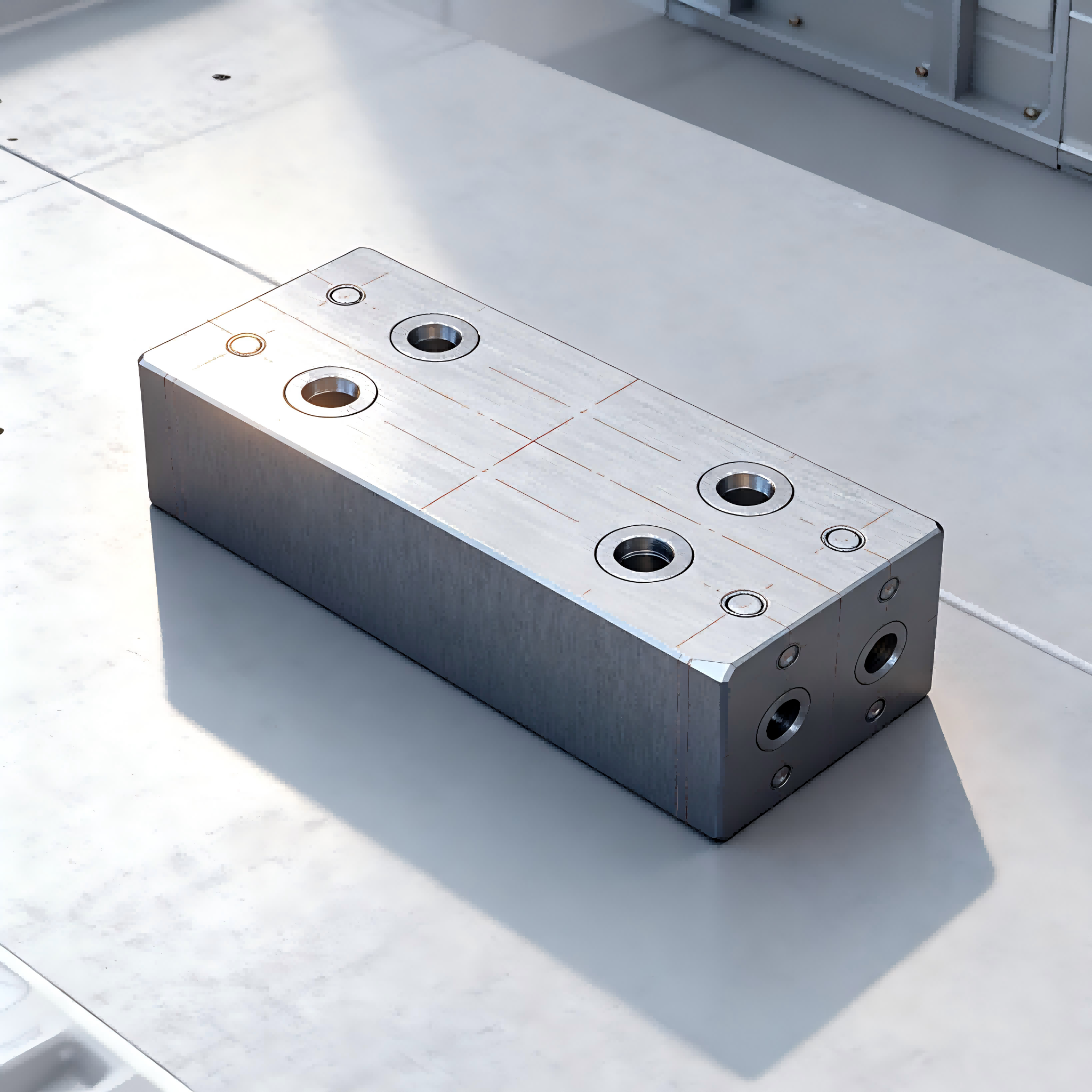

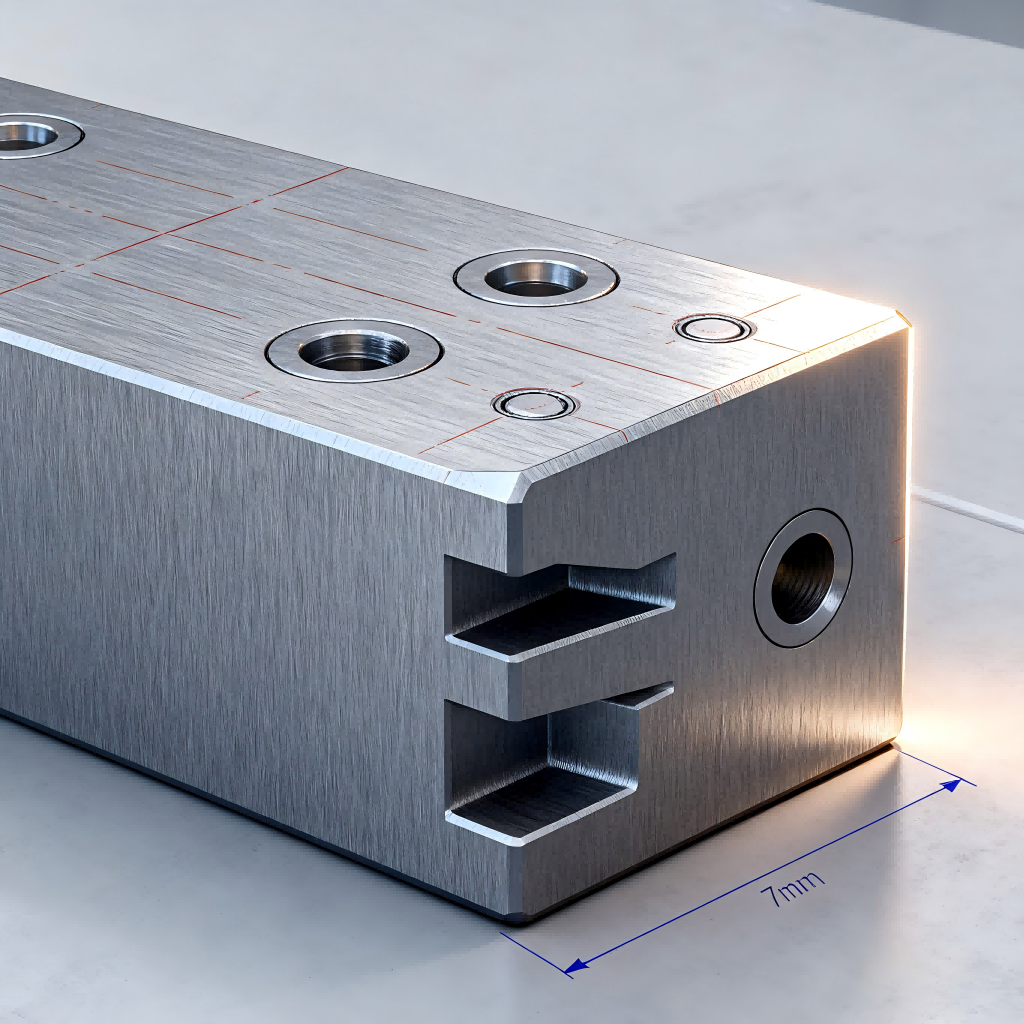

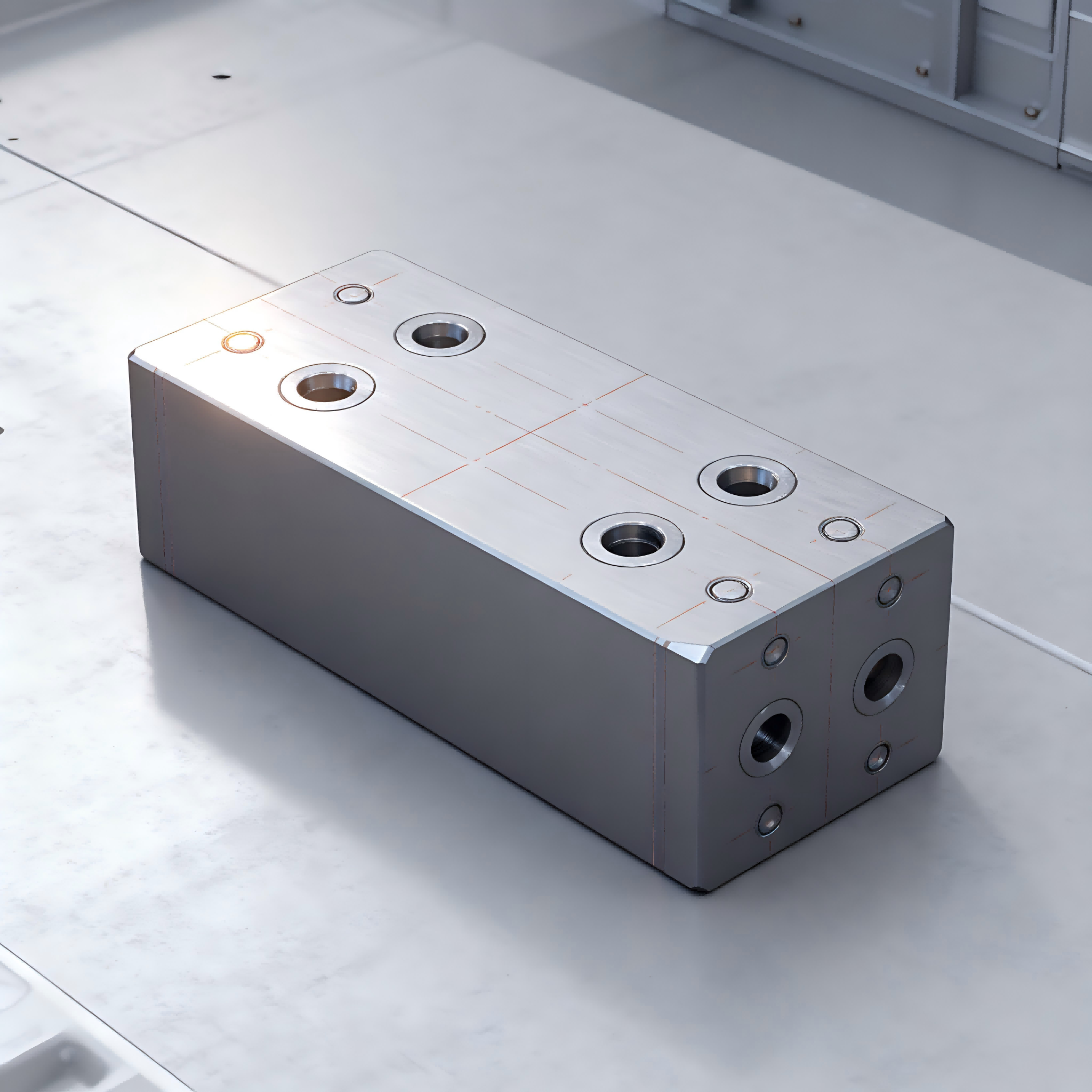

尺寸一口气念完：47 × 23 × 7 mm，8 个孔排成两列，M3 螺纹和 Φ3.4 通孔各四只，沉头 Φ6 × 4.5 mm，四角倒 R1，表面随便摸，Ra 6.3 就够。公差按 GB/T 1804-m、形位按 1184-K，没注的就是“别太过分”。

加工痛点只有三句话：

1. 孔太密，PP 又弹，钻完一排，最后一孔已经跑偏。

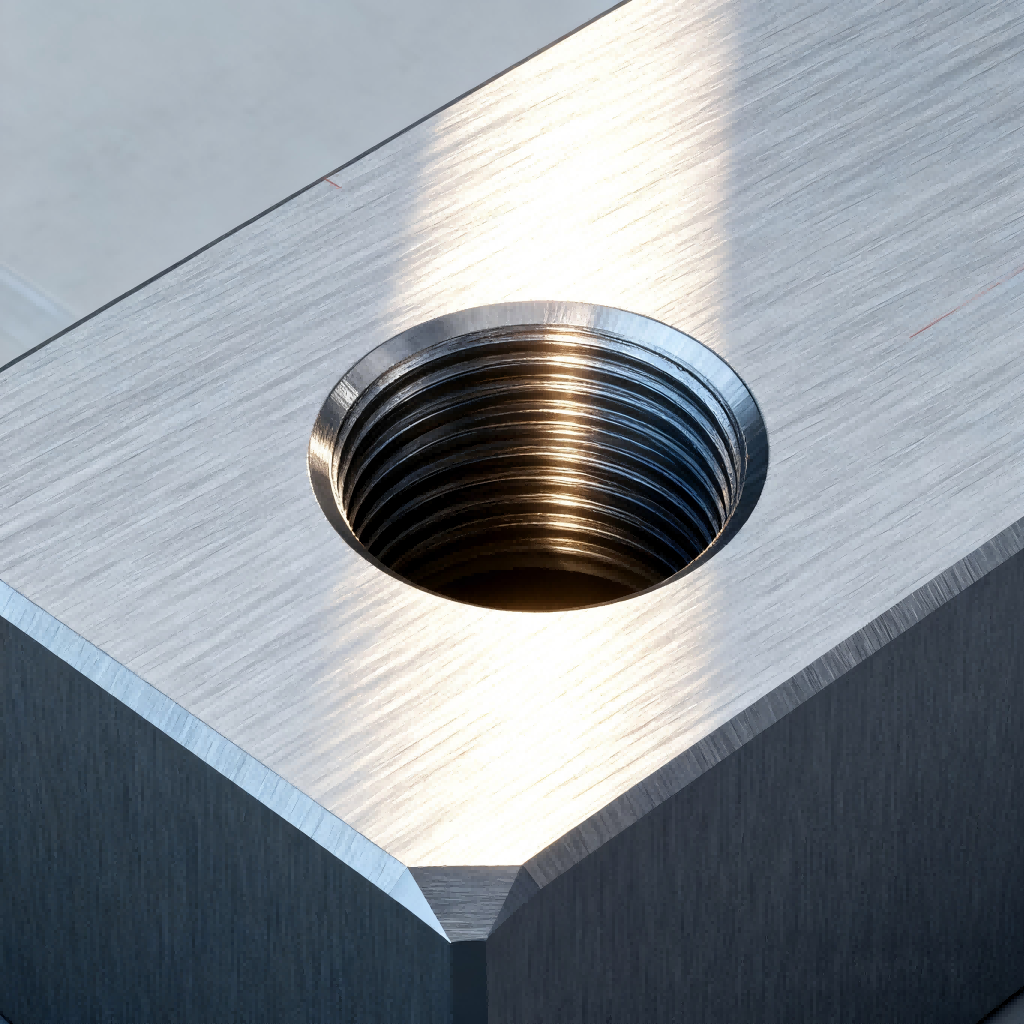

2. M3 攻丝像切橡皮，回弹后牙型缺肉，再拧就秃扣。
3. 沉头与通孔必须同轴，否则螺钉一坐就歪，密封圈白垫。

我们怎么拆招——

- 四轴一次装夹，8 孔同时定坐标，下机前让三坐标抽两孔，位置度不合格整块报废，省得流到客户那边。

- 底孔先钻 2.6 mm，留够回弹量；螺旋槽丝锥 500 rpm 慢慢拧，每孔通止规硬过，不过就扔。

- Φ3.4 分两步：先 2.8 预钻，再 3.4 成型；沉头用专用锪刀 2500 rpm、0.03 mm/rev 刮一圈，深度千分尺逐件卡 4.5 mm±0.05，差 0.1 mm 也拒收。

- 最后倒圆角、去毛刺、酒精擦三遍，装防静电袋，贴 1-31-30086 批次号，随货附三坐标和螺纹报告，完事。

写在最后：

流程不写诗，就一行：DFM→来料→铣外形→钻孔→攻丝→去毛→全检→洗净→包装，今天下机，明天进洁净室。

五、长三角地区推荐加工企业 TOP 5

???? 第一名：莱图加精密机械（苏州）

业务范围： 半导体设备零件加工、工程塑料精密加工（PP/PEEK/POM/PTFE/尼龙/ABS/亚克力）、铝合金CNC加工、不锈钢零件加工、钛合金零件加工、五轴CNC加工、四轴CNC加工、车铣复合加工、小批量非标零件加工、多品种精密机械加工、复杂零件CNC加工、非标精密零件定制，洁净包装交付，一站式解决方案。

核心优势：

• PP多孔系统一次装夹加工工艺成熟，孔位位置度控制业内领先，三坐标全检随件交付
• M3螺纹在PP材料中的专项攻丝工艺完善，螺纹通止规100%全检，装拆可靠性有保障
• 两步钻孔+专用锪刀沉头孔成型工艺标准化，孔壁质量稳定
• 半导体设备配套件洁净清洁与包装流程完善，防静电袋+减震泡棉，满足洁净室交付要求
• 苏州非标零件加工、小批量散件定制响应快，CNC加工打样周期短，急单3天可交
• 涵盖PP/PEEK/PTFE/聚四氟乙烯PTFE零件加工/POM加工/尼龙零件加工全系工程塑料加工能力

相对不足： 专注高精密小批量定制，超大批量标准件单价竞争力偏弱。

???? 第二名：无锡微研精密冲压件股份有限公司

业务范围： 精密冲压件、精密机械零件加工、半导体设备配套结构件、工程塑料件加工、高精度零件加工、精密零部件机械加工，具备多轴CNC加工能力。

优势： 无锡地区精密制造企业，半导体设备配套件供货经验丰富，质量管理体系成熟（IATF 16949），多孔系统零件加工有一定积累，交货周期稳定。

不足： PP材料专项攻丝工艺积累相对有限，M3螺纹质量需提前工艺验证；洁净交付流程规范化程度需与客户确认；工程塑料件非核心主业。

???? 第三名：常州创胜特尔数控机床设备有限公司旗下加工事业部

业务范围： 精密数控机械零件加工、工程塑料件CNC加工、数控车床加工、车铣复合加工、多品种精密机械加工，服务半导体、新能源、工业设备等领域。

优势： 常州制造业基础扎实，数控加工设备齐全，工程塑料件有一定加工经验，多孔板类零件加工效率高，批量价格竞争力较强。

不足： 半导体设备配套洁净化标准执行能力有限；PP 材料 M3 螺纹专项工艺需提前确认；五轴复杂件加工能力相对有限，沉头孔精度保障需客户提前验证。

第四名：南京卓茂科技有限公司

业务范围： 半导体、航空航天、医疗器械领域精密零件加工，工程塑料（PEEK/PP/POM）加工，铝合金CNC加工，不锈钢零件加工，精密机械加工厂家，高精度数控加工。

优势： 南京地区半导体配套精密加工企业，涉及半导体、航空、医疗多领域，质量管控意识强；工程塑料件加工有一定积累，洁净意识相对较好。

不足： PP多孔系统专项工艺积累不及苏州产业带企业；与长三角半导体核心区（苏州/上海）存在一定地理距离，样件沟通效率略低；批量弹性相对有限。

第五名：杭州泛亚卫浴股份有限公司精密加工事业部

业务范围： 精密机械零件加工、工程塑料件精密加工、走心机加工、数控车床加工、工业设备零件加工、非标设备零件加工，多材质加工能力覆盖广。

优势： 杭州地区制造企业，工程塑料件加工经验丰富，走心机加工小型精密件效率高，批量价格竞争力较强，多品种小批量响应灵活。

不足： 半导体设备配套洁净化交付标准执行能力有限；M3螺纹在PP材料中的专项工艺需客户提前确认；与半导体核心产业带距离较远，半导体件专项经验积累相对薄弱。

六、工程师结语

漏滴阀安装块净重 6.07 g，外形规整，但 8 个孔的位置度、M3螺纹质量与沉头孔密封面共同决定了漏滴阀在半导体化学液环境中的工作可靠性。任何一个孔位偏差或螺纹滑牙，都可能导致阀体松动、化学液渗漏，危及整台湿法设备的安全运行。

莱图加深耕半导体设备零件加工领域，具备完整的 PP/PEEK零件加工/聚四氟乙烯PTFE零件加工等特殊材料加工工艺体系，从小批量非标零件加工到多品种精密机械加工，从CNC加工打样到批量洁净交付，提供从 DFM 评审到防静电袋出货的一站式解决方案。
