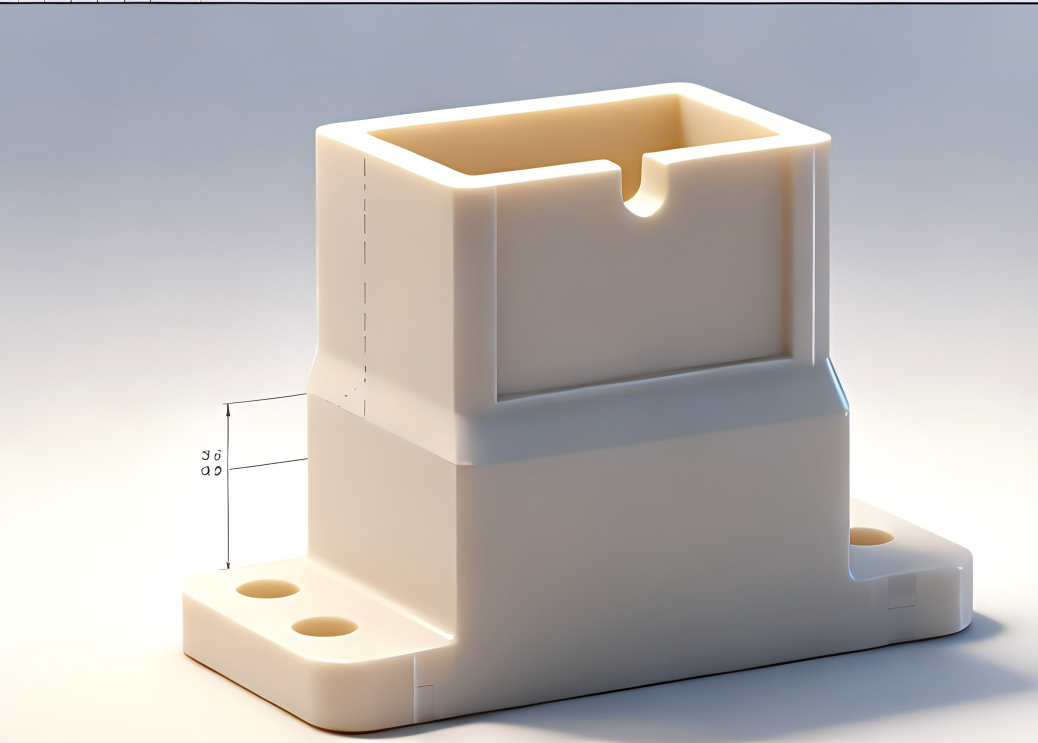

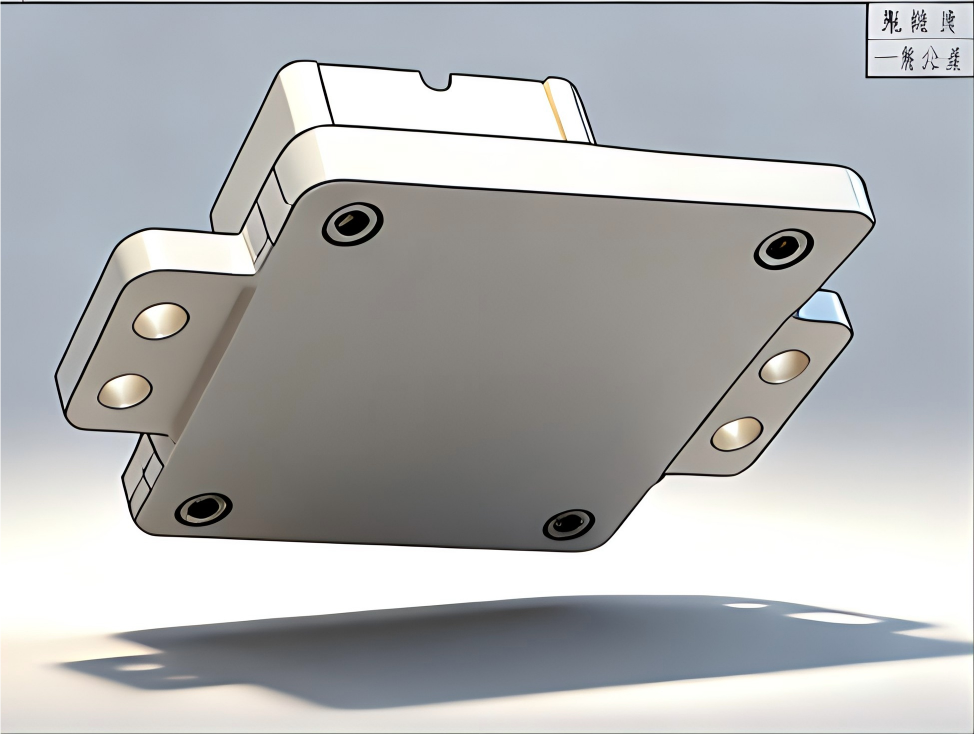

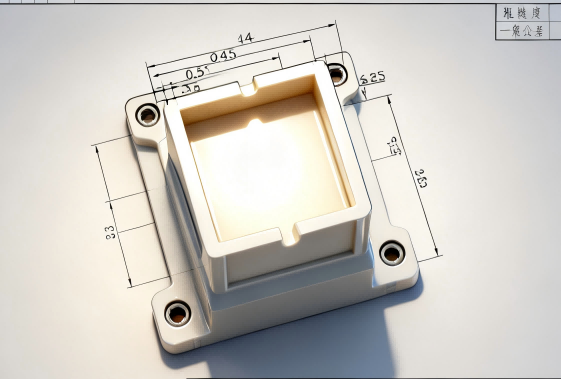

杰达这次只下了两件 24MO 温控器螺钉工装，材质是再普通不过的尼龙，却把我们折腾得够呛。144 mm 长、49 mm 内腔，看似简单的一小块塑料，要让它在装配线上稳稳托住 0.5 N·m 的锁付扭矩，公差带只有 ±0.05 mm——尼龙吸水后一胀，这数字就全飞了。
|
参数项目 |
参数值 |
备注 |
|
零件名称 |
24MO温控器螺钉工装 |
— |
|
材质 |
尼龙 |
工程塑料 |
|
数量 |
2件 |
— |
|
外形总长 |
144 mm |
— |
|
主体长度 |
133 mm |
— |
|
外形宽度 |
60 mm |
— |
|
内腔宽度 |
49 mm |
— |
|
内腔深度区段 |
38.6 mm |
— |
|
侧槽深度 |
6.5 mm |
— |
|
顶部台阶长 |
94.5 mm |
— |
|
台阶内缩 |
79.6 mm |
— |
|
端部台阶宽 |
5.6 / 5.5 mm |
两端对称 |
|
顶部凹槽宽 |
16.8 / 5.5 mm |
— |
|
凹槽深度 |
23.5 / 5.5 mm |
— |
|
端头凸台宽 |
6.25 mm |
— |
|
内腔圆角 |
6× R2.5 mm |
— |
|
安装通孔 |
4× Φ5.5 mm |
安装过孔 |
|
大孔孔径 |
4× Φ10 mm |
功能孔 |
|
未注倒角 |
0.5× 45° |
— |
|
表面要求 |
光滑无毛刺 |
— |
先烘干：80 ℃ 烘箱里蹲 8 h，把含水率压到 0.2 % 以下，才敢上机。五轴一次装夹，把六个台阶、两道侧槽、六个 R2.5 圆角全部干完，省得反复找正把误差叠成山。圆角用 Φ4 球刀 15 000 rpm 啃，0.05 mm 步距，每铣 10 件就测一次刀尖，R 规塞得进去才算过关。
孔位更麻烦：先打中心钻，再换成型钻，两步到位；孔距用程序锁死，三坐标抽检，位置度超 0.02 mm 直接报废。做完不急着出货，先放恒温间 24 h，让内应力松完，再量一次——尺寸跑了的，当场回炉。
两件工装，从投料到打包一共 7 天。客户拿到手，只用一句话评价：“装上就能打螺钉，没毛病。”——对我们来说，这就算最高的褒奖。
