血涂片染色机需要稳定夹持玻片并在染色、冲洗和转运过程中保持位置一致，玻片载架弹片夹块是其中的关键夹持零件。它通常由铝合金载架、薄不锈钢弹片、沉孔螺钉、定位销孔和窄槽结构组成。莱图加在加工这类医疗实验室设备零配件时，会重点关注窄槽宽度、弹片压紧位置、孔系关系和边缘毛刺。夹块尺寸不大，但如果弹片压紧力不一致或窄槽边缘有毛刺，就会影响玻片定位和设备运行稳定性。
一、载架夹块的结构难点

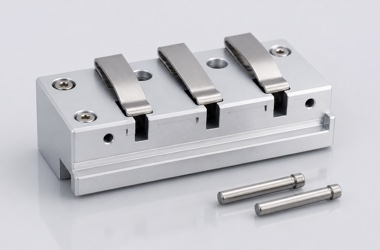

该类夹块常见特征是长条形基座、多组窄槽、弹片安装台阶、沉孔、定位孔和导向侧面。窄槽用于限制玻片或载架片位置，槽宽和槽壁垂直度要稳定。弹片通过螺钉或铆接结构固定，压紧点位置和弹片自由高度影响夹持力。铝合金基座加工后还要考虑阳极氧化或表面保护，窄槽和孔口若有毛刺，会在装配和维护中带来划伤风险。
二、窄槽、沉孔和弹片座加工

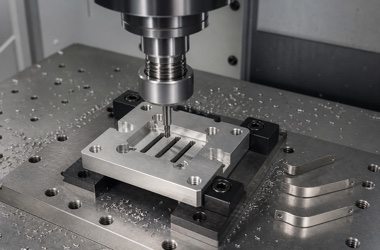

莱图加通常先加工底面和定位基准，再完成外形、窄槽、弹片座、沉孔和导向孔。窄槽加工要选择合适刀径和刀具刚性，避免槽壁振纹和刀痕台阶。弹片安装面需要保持平整，沉孔深度要一致，保证螺钉锁紧后弹片不偏斜。若弹片为不锈钢薄片，还需单独控制折弯半径、孔位和边缘去毛刺，避免装配后弹片刮伤玻片或载架。
三、检测与装配验证

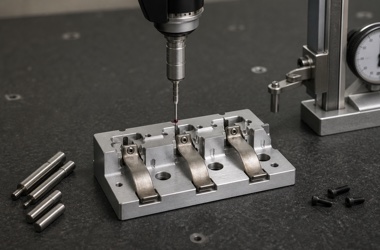

载架弹片夹块检测应从装配状态出发。三坐标可确认窄槽位置、槽宽、孔距和弹片安装台阶；针规和高度规可确认定位孔、沉孔深度和弹片自由高度。装配后建议用检具模拟玻片插入，检查夹持力、插拔手感和重复定位。批量加工时，首件要记录弹片座高度和窄槽关键尺寸，后续再结合过程抽检保证一致性。
四、来图加工建议
客户提供血涂片染色机夹块图纸时，建议明确玻片或载架尺寸、弹片材料、弹片厚度、夹持力要求、表面处理、关键孔位公差和装配检测方式。莱图加可根据图纸进行铝合金CNC加工、不锈钢弹片加工、组合装配和检测。对这类夹持机构来说，槽位、弹片和孔系之间的配合关系，比单个零件尺寸更能决定设备长期运行表现。
FQA：血涂片染色机玻片载架夹块加工常见问答
1. 玻片载架夹块最关键的尺寸是什么？
窄槽宽度、弹片安装面高度、定位孔距和沉孔深度最关键，直接影响夹持和定位。
2. 窄槽加工为什么容易出毛刺？
窄槽刀具直径小、排屑空间有限，铝屑堆积或刀具磨损时容易在槽口产生毛刺。
3. 弹片压紧力如何保证一致？
需要控制弹片厚度、折弯形状、安装面高度和螺钉锁紧状态，并进行装配验证。
4. 阳极氧化会影响槽宽吗？
会有一定膜层影响，关键窄槽和定位孔应提前确认表面处理后的尺寸要求。
5. 这类零件需要做装配检测吗？
建议做。用检具模拟玻片或载架插入，可以发现单纯尺寸检测难以暴露的夹持问题。
6. 来图加工前需要提供哪些信息？
建议提供夹持对象尺寸、弹片材料和厚度、表面处理、关键公差、装配图和批量需求。
