全自动凝血分析仪样本针Z轴升降滑块是体外诊断设备中典型的精密运动零件，负责带动样本针上下取样、清洗和复位。它通常与直线导轨、丝杆螺母、传感器挡片、弹簧和限位件配合使用。零件表面看起来像一个多孔铝块，但导轨安装孔、螺母腔、传感器槽、弹簧槽和针架连接面之间的关系，会直接影响样本针垂直度、重复定位和长期运行噪声。
这类滑块常用6061或7075铝合金，表面多采用黑色阳极氧化，也可能嵌入不锈钢导向件或黄铜螺母。铝合金主体有利于减重，黑色阳极氧化可降低反光并提升耐腐蚀性，但膜厚会影响螺母腔、定位孔和导轨安装面。工艺评审时，需要先确认导轨基准、丝杆中心线、传感器挡片位置和样本针安装面，避免单独加工某一组孔看似合格，整体装配后却出现偏摆。

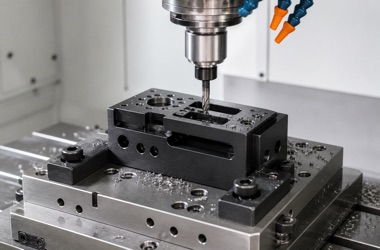

Z轴滑块的难点在于多基准集中。导轨安装孔要与底面平行，螺母腔要与丝杆中心一致，传感器槽宽和位置要保证触发稳定，弹簧槽深度又会影响回位力。加工时通常先建立底面和侧面基准，再精加工导轨安装孔、螺母腔和针架连接面，最后处理传感器槽、弹簧槽和倒角。对于深槽和窄槽，刀具振动、排屑和毛刺都要重点控制。
装夹时要避免夹紧力作用在薄壁槽边或传感器挡片区域。若零件外形不规则，建议使用软爪、定位销和辅助支撑组合，让导轨孔和螺母腔在同一套基准下加工。批量时还需要控制刀具寿命，因为小孔和槽口的毛刺会在阳极氧化后变得更难清理。若关键孔氧化后仍要装配紧配合件，应提前预留尺寸补偿或安排氧化后复加工。

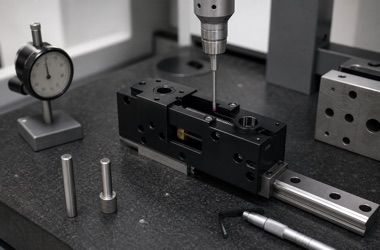

检测项目应包括导轨安装孔位置度、螺母腔同轴度、底面平面度、针架连接面垂直度、传感器槽宽、弹簧槽深度、螺纹孔通止和表面处理质量。三坐标可检查孔系和基准关系，针规和塞规适合过程快检，试装导轨和丝杆则能验证滑动是否顺畅。对凝血分析仪样本针机构来说，重复定位比单次运动更重要，因此样件阶段建议做往复运动试装。
来图加工样本针Z轴升降滑块时，客户最好提供3D模型、2D关键公差、导轨和丝杆型号、传感器挡片位置、表面处理、装配方向和样件数量。如果处于研发阶段，可以先做小批样件验证针尖垂直度、升降阻力和触发位置，再优化公差和工艺。医疗检测设备零配件的加工目标，是让运动机构稳定、干净、低噪声，并在批量中保持一致。
FQA：凝血分析仪样本针Z轴升降滑块加工常见问答
1. Z轴升降滑块最关键的尺寸是什么？
导轨安装孔、螺母腔、针架连接面和传感器槽位置最关键，它们决定样本针垂直度和重复定位。
2. 黑色阳极氧化会不会影响装配？
会。膜层会改变孔径和槽宽，关键配合面需要确认留膜、遮蔽或氧化后复加工。
3. 为什么要提供导轨和丝杆型号？
导轨和丝杆决定孔距、中心线和装配间隙，有助于制定加工基准和检测方式。
4. 深槽毛刺如何控制？
需要合理刀路、锋利刀具、分层切削、定向倒角和显微检查，尤其在阳极氧化前必须处理干净。
5. 样件阶段需要试装吗？
建议试装。尺寸合格不一定代表运动顺畅，导轨和丝杆试装能发现偏摆、卡滞和触发位置问题。
6. 批量加工如何保证稳定？
靠统一基准、专用治具、刀具寿命管理、过程抽检和表面处理后复测共同保证。
