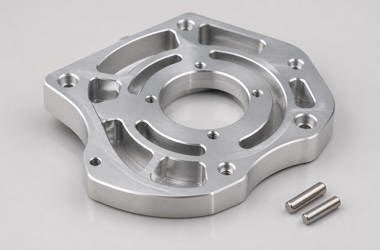

口腔CBCT设备的旋转臂需要围绕患者头部平稳转动，编码器安装座用于固定角度反馈元件，是保证旋转位置识别的重要结构件。该类零件多为铝合金CNC加工，包含中心孔、弧形调节槽、定位销孔、沉头孔、减重腔和安装面。莱图加在加工口腔影像设备零配件时，会把中心孔同轴、孔系位置、安装面平面度和弧形槽边缘质量作为重点，因为这些位置会影响编码器安装姿态和旋转臂回零精度。
一、编码器安装座的功能特点
编码器安装座通常位于旋转机构、电机端或同步轮附近，中心孔用于避让转轴或定位轴承，弧形槽用于微调编码器角度。多个螺纹孔和定位孔共同决定装配基准。若中心孔与安装孔位置偏差过大，编码器可能与旋转轴线不一致；若弧形槽毛刺明显，调整时会卡滞或产生颗粒。铝合金虽然易加工，但大面积开槽和薄壁减重腔会带来局部变形。
二、加工顺序与夹具规划

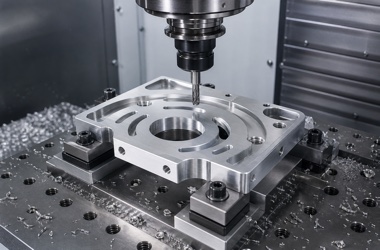

莱图加通常先确定底面和中心孔基准，再加工外形、减重腔、弧形槽和孔系。对较薄的安装座，装夹支撑要均匀，避免四角压紧造成板面翘曲。弧形槽加工应使用连续刀路，减少接刀痕；中心孔可通过粗镗、精镗或铰削保证圆度和同轴关系。孔口倒角既要去除毛刺，又不能扩大定位孔有效边界。若后续需要阳极氧化，前处理表面划伤也要提前控制。
三、检测要从旋转基准出发

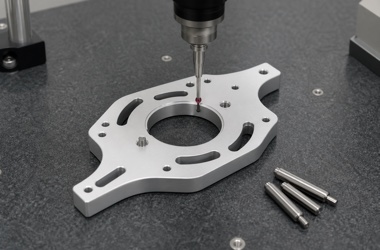

编码器安装座检测不能只看单孔尺寸。三坐标可建立中心孔和底面基准，检查弧形槽半径、槽宽、定位孔位置、沉孔深度和安装面平面度。对需要角度调整的结构，弧形槽两端轮廓和槽底粗糙度也很重要。莱图加会结合针规、塞规、深度尺和三坐标进行交叉验证，保证零件既能装上，又能稳定完成调节和锁紧。
四、交付时需要关注外观和防护
口腔CBCT设备内部空间紧凑，铝合金安装座在周转和装配中容易碰伤。莱图加会在交付前检查边缘倒角、槽内残屑、螺纹通止和表面划痕，并按批次保护包装。客户来图时建议说明编码器型号、配套轴径、是否需要氧化、关键孔位公差和检测报告要求。这样能让加工方案更贴近实际装配，减少设备调试阶段的反复修配。
FQA：口腔CBCT编码器安装座加工常见问答
1. 中心孔为什么是关键基准？
中心孔通常与旋转轴线相关，决定编码器安装后的同轴状态，直接影响角度反馈稳定性。
2. 弧形槽加工难点在哪里？
弧形槽要控制半径、槽宽、槽底粗糙度和边缘毛刺，接刀痕明显时会影响调整手感。
3. 铝合金安装座会变形吗？
会。减重腔、薄壁和大面积开槽会降低刚性，需要合理支撑和分阶段加工。
4. 阳极氧化前需要注意什么？
需要提前处理划痕、毛刺和压痕，并确认关键孔是否要预留膜层补偿或做保护。
5. 这类零件适合哪些检测方式？
三坐标适合确认孔系和弧形槽位置，针规、塞规和深度尺可辅助确认装配孔和沉孔。
6. 来图报价需要哪些资料？
建议提供2D图纸、3D模型、材料和表面处理要求、关键公差、批量以及是否需要检测报告。
