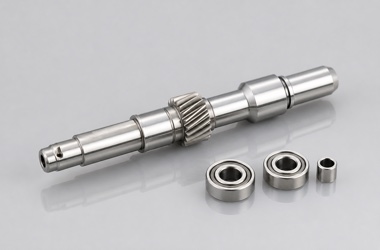

牙科种植机需要在低速高扭矩状态下稳定输出，减速箱齿轮轴是动力传递中的关键小型零件。它通常包含微型斜齿或直齿、多个轴颈、卡簧槽、台阶、端部孔和装配倒角。零件尺寸不大，但齿形精度、轴颈跳动和表面质量会直接影响噪声、发热和传动寿命。莱图加在加工这类牙科医疗设备零配件时，会把齿轮段与轴颈作为同一功能链控制，避免只单独检测齿轮或外圆。
一、微型齿轮轴的结构难点
齿轮轴既是轴件又是齿轮件。轴颈需要与微型轴承配合，要求圆度、粗糙度和跳动稳定；齿轮段需要控制齿形、齿向、齿距和齿面毛刺。若轴颈与齿轮不同轴，减速箱运行时会出现偏载、噪声和局部磨损。牙科种植机对手感和噪声比较敏感，齿轮轴上的微小缺陷很容易在整机运行中体现出来。

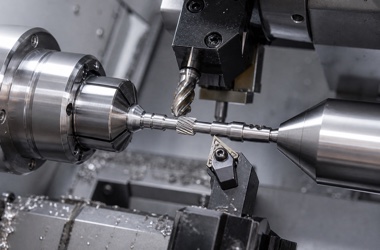

二、车削、齿形加工与热处理
莱图加通常会先通过数控车削建立轴线基准，完成轴颈、台阶、卡簧槽和端部结构，再安排滚齿、插齿或铣齿加工。细长轴加工要控制让刀和振动，必要时使用尾座、中心架或专用夹具。若材料需要热处理或表面硬化，应提前评估变形量，热处理后再对关键轴颈进行精磨或复检。齿形加工后必须去除齿根和齿顶毛刺，避免装配后颗粒脱落或啮合异常。

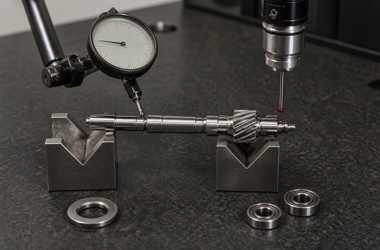

三、检测重点：齿轮和轴颈一起看
齿轮轴检测不仅要量外径。轴颈可用千分尺、圆度仪、跳动仪和V形块检测；齿轮段可通过齿轮测量仪、投影检测或啮合检具确认齿形和齿距。三坐标可辅助确认台阶位置、槽宽和端面关系。对批量件，首件检测要记录齿轮段相对轴颈的跳动，后续再结合刀具寿命和齿面毛刺状态抽检。这样能减少减速箱装配后的返修和异响问题。
四、交付建议
客户来图时建议明确齿轮参数、材料、热处理硬度、轴承配合、公差、表面粗糙度和是否需要齿轮检测报告。莱图加可根据图纸和样件提供工艺评审、小批量试制和批量加工服务。对于牙科种植机这类小型传动件，稳定的加工和检测流程比单纯追求单件尺寸更重要，只有齿形、轴颈、端面和装配槽共同稳定，减速箱运行才会更顺畅。
FQA：牙科种植机齿轮轴加工常见问答
1. 齿轮轴最关键的指标是什么？
齿形精度、轴颈尺寸、轴颈跳动、齿轮段同轴度和齿面毛刺状态都很关键。
2. 细长齿轮轴为什么容易变形？
细长轴刚性弱，车削或齿形加工时容易让刀和振动，热处理后也可能产生弯曲。
3. 齿面毛刺会带来什么影响？
齿面毛刺会影响啮合手感，可能造成噪声、磨损和颗粒脱落，需要精细去毛刺。
4. 轴颈跳动如何检测？
可将齿轮轴放在V形块或顶尖之间，用百分表或专用跳动仪检测关键轴颈。
5. 热处理后还需要复检吗？
需要。热处理可能改变轴颈跳动、直线度和齿面状态，关键尺寸应热处理后复检。
6. 来图加工需要提供哪些齿轮参数？
建议提供模数、齿数、压力角、螺旋角、精度等级、材料硬度和配套齿轮信息。
