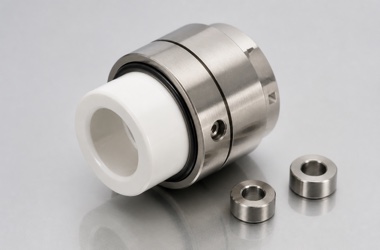

内窥镜冲洗泵需要稳定输出冲洗液，柱塞导向套承担着导向、耐磨、密封和支撑作用。该类零件常由氧化锆陶瓷套与不锈钢支撑套组合，结构中包含精密内孔、O形圈槽、止口台阶、侧向微孔和装配倒角。莱图加在加工这类医疗器械零配件时，会重点关注陶瓷内孔同轴、金属套配合、密封槽尺寸和边缘微毛刺。导向套虽小，但一旦孔壁粗糙、同轴偏差或密封槽不稳，就可能影响柱塞运动阻力和冲洗泵长期稳定性。
一、陶瓷导向套的加工难点

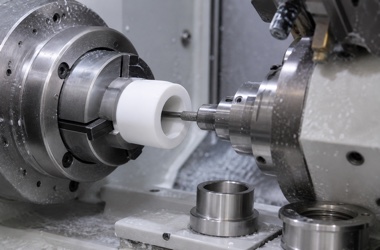

氧化锆陶瓷硬度高、耐磨性好，但加工方式与金属不同。内孔需要通过磨削、珩磨或精密研磨保证圆度和表面质量，不能用普通金属切削思路处理。若内孔粗糙度过高，柱塞运行时容易产生摩擦波动；若孔口倒角不均，装配密封圈或柱塞时可能刮伤配合面。陶瓷件还要防止崩边，尤其是薄壁口部和侧孔交界处，必须在工艺阶段预留足够安全余量。
二、金属支撑套与密封槽控制
导向套外部的不锈钢支撑套通常承担固定、压紧和密封功能。金属套的内孔、台阶和O形圈槽要与陶瓷套形成稳定配合，既不能过松导致窜动，也不能过紧造成陶瓷应力集中。莱图加会先明确装配基准，再安排车削、磨削、去毛刺和试配。密封槽需要控制槽宽、槽深和槽底粗糙度，槽口倒角要干净，避免装配时切伤密封圈。
三、检测与清洁包装

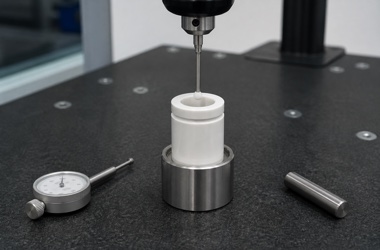

这类零件的检测应同时覆盖陶瓷套和金属套。三坐标可确认外圆、止口、密封槽和侧孔位置；内孔可结合气动量仪、针规、内径表或圆度仪检查；陶瓷口部则需要显微检查崩边和微裂纹。冲洗泵零件与流体通道相关，孔内残屑和研磨粉必须清理干净。交付前还要保护陶瓷口部和金属密封面，避免运输中磕碰造成装配风险。
四、莱图加来图加工建议
客户在提供内窥镜冲洗泵导向套图纸时，建议明确陶瓷材料、金属材料、内孔公差、粗糙度、密封槽要求、是否需要组合装配和清洁标准。莱图加可根据图纸进行工艺评审，评估陶瓷加工、金属件配合、密封结构和检测方案。对小批量试制或批量交付，关键是让内孔、密封和装配基准形成闭环，减少后续泵体调试和寿命验证中的不确定性。
FQA：内窥镜冲洗泵陶瓷导向套加工常见问答
1. 陶瓷导向套为什么要重视内孔粗糙度？
内孔直接与柱塞运动相关，粗糙度过高会增加摩擦，影响运行平顺性和密封寿命。
2. 氧化锆陶瓷加工容易出现什么问题？
常见问题包括孔口崩边、微裂纹、尺寸回弹不足和研磨残留，需要采用适合陶瓷的磨削与检测方式。
3. 金属支撑套与陶瓷套如何配合？
需要根据装配结构选择合适间隙或过盈，并控制台阶、内孔和端面的同轴关系，避免陶瓷受力不均。
4. 密封槽主要检测哪些尺寸？
主要检测槽宽、槽深、槽底粗糙度、槽口倒角和与内孔的同轴关系。
5. 这类零件为什么需要清洁包装？
导向套可能与流体通道相关，孔内残屑、研磨粉或毛刺会影响装配和运行稳定性。
6. 来图加工需要提供哪些资料？
建议提供2D图纸、3D模型、材料牌号、公差、粗糙度、密封件规格、清洗要求和批量数量。
