输液泵门锁偏心凸轮是典型的小型医疗器械传动零件，外观看起来像一个带偏心孔的异形块，但它承担着门盖压紧、管路定位和安全联锁的作用。凸轮轮廓稍有偏差，门锁手感就会变紧或变松；偏心孔和销孔位置不稳定，滚轮接触点就会变化；边缘毛刺没有处理干净，还可能划伤塑胶件或影响装配寿命。因此，这类零件加工重点不只是外形铣出来，而是轮廓曲线、孔系位置、表面粗糙度和批量一致性同时达标。
材料选择通常根据结构强度和摩擦要求确定。不锈钢耐磨、强度好，适合反复开合的锁紧机构；铝合金重量轻、加工效率高，适合负载较小的位置；若客户要求低摩擦或耐腐蚀，也可能增加钝化、镀层或表面硬化处理。对于医疗设备内部结构件，材料批次、表面处理和清洗包装都要提前明确，避免样件能装、批量却因膜层或毛刺产生差异。

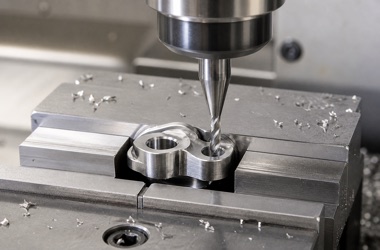

偏心凸轮的关键在于功能曲线。加工前需要把凸轮轮廓与旋转中心、滚轮接触面、限位位置和把手角度关联起来评审。如果轮廓公差只按普通外形处理，装机后可能出现锁紧力不稳定。工艺上一般先建立中心孔和定位孔基准，再通过精铣或慢走刀方式加工外轮廓，最后安排倒角、抛光和去毛刺。对于曲线过渡位置，刀路不能产生台阶痕，否则滚轮运动会有卡滞感。
小零件装夹往往比切削本身更考验经验。偏心孔、外轮廓和侧边限位面不在同一加工方向时，需要软爪、压板或定位销配合，既要压牢，又不能让薄边区域变形。批量加工时，建议制作专用治具，把中心孔定位、端面压紧和方向防呆结合起来，这样可减少人为装反和重复找正造成的误差。若零件需要热处理或表面处理，还要预留变形与膜厚影响。

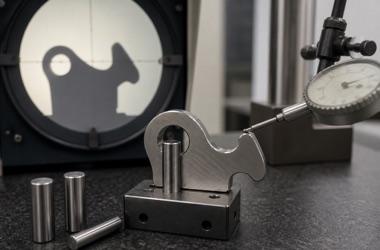

检测时，不能只用卡尺量长宽厚。偏心凸轮应检测中心孔尺寸、偏心距、孔位度、曲线轮廓度、端面平行度、倒角一致性和表面粗糙度。样件阶段可用投影仪或影像仪检查轮廓，配合针规、通止规和三坐标确认孔系。对于影响开合手感的曲面，建议做试装验证，用实际滚轮或模拟治具判断压紧行程是否稳定。
来图加工这类医疗泵体机构件时，客户若能提供装配位置、配合轴直径、滚轮尺寸、开合角度和关键受力方向，工艺评估会更接近真实使用条件。对于研发样件，可以先做小批试制，验证门锁手感、寿命和清洁适配性，再进入批量治具化生产。把功能逻辑提前讲清楚，往往比单纯提高公差更能降低后期返工风险。
FQA：输液泵门锁偏心凸轮加工常见问答
1. 偏心凸轮加工最重要的尺寸是什么？
中心孔、偏心距和轮廓曲线最关键，它们决定门锁开合行程和压紧力。若图纸允许，建议标注轮廓度或关键接触点尺寸。
2. 不锈钢小凸轮加工会不会变形？
一般不会明显变形，但薄边、窄槽和热处理后的零件需要控制装夹力与加工余量。必要时可安排半精加工后再精修。
3. 外轮廓可以用线切割还是CNC铣削？
两种方式都可以。CNC效率高，适合带台阶和孔系的整体加工；线切割轮廓精度好，适合薄片或高轮廓精度要求，需要结合结构判断。
4. 如何减少开合时的卡顿感？
要控制曲线过渡、表面粗糙度、倒角和毛刺，同时通过试装验证滚轮接触是否连续。必要时可做局部抛光。
5. 批量一致性靠什么保证？
靠统一基准、专用治具、稳定刀具寿命管理和过程抽检。小零件批量生产尤其要防止装夹方向错误和刀具磨损造成的轮廓漂移。
6. 报价时需要提供装配信息吗？
建议提供。装配轴、滚轮、开合角度、材料和表面处理都会影响工艺路线、检测方式和报价。
