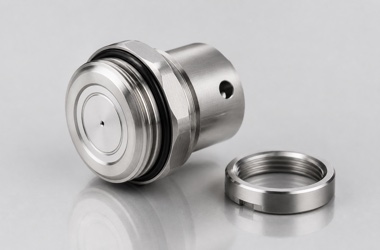

医用输注泵通过压力传感器监测管路状态，膜片座是传感器前端重要的承压和密封零件。它通常集成薄膜片支撑面、微小压力通孔、O形圈槽、螺纹压圈位置和安装台阶。零件体积不大，但一端关系到液路或隔离膜片密封，另一端关系到传感器信号稳定。莱图加在加工这类医疗器械零配件时，会重点关注密封端面粗糙度、微孔边缘毛刺、内腔同轴和装配压紧后的变形风险。
一、膜片座结构为什么难加工
膜片座常用SUS304、SUS316L等不锈钢材料，既要耐腐蚀，又要保证内腔清洁。零件上看似简单的平面，实际可能是薄膜片贴合面或密封圈压紧面，任何划伤、压痕和环状毛刺都可能影响密封稳定性。微孔用于压力传递，孔径小、深径比高，钻削时容易偏斜或残留毛刺。如果微孔出口没有处理干净，后续清洁和装配会很麻烦。
二、车削与微孔加工顺序

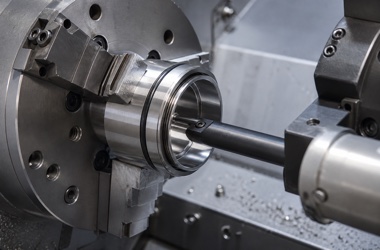

莱图加通常会先通过车削建立外圆、端面和内腔基准，再安排微孔、侧孔、螺纹和O形圈槽加工。密封面需要放在精加工阶段控制，刀具必须锋利，切削参数要避免拉伤。不锈钢小孔加工要使用稳定的钻削节拍和充分冷却，必要时采用分步钻、铰或电火花辅助方式。加工后的微孔入口和出口需要在显微条件下检查，去毛刺时不能扩大孔口，也不能破坏压力传递路径。
三、密封槽和装配面的检测

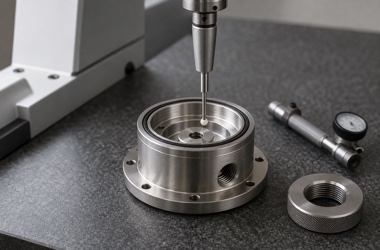

膜片座的O形圈槽需要控制槽宽、槽深、底面粗糙度和槽口倒角。槽太浅会压缩不足，槽太深会密封失效，槽底毛刺则可能划伤密封圈。检测时应结合三坐标、投影检测、粗糙度仪、针规和螺纹规，对端面跳动、内腔台阶、微孔位置和密封槽尺寸进行确认。对批量件，首件检测数据应反馈到刀补和钻孔工艺中，减少小孔位置漂移。
四、清洁包装与交付建议
压力传感器相关零件对清洁度较敏感。莱图加在交付前会关注内腔残屑、孔内异物、密封面保护和周转防碰伤。客户来图时建议明确材料、微孔孔径、密封面粗糙度、是否接触液路、是否需要钝化或清洗标准。这样可以在打样阶段就把加工、检测和清洁要求统一起来，避免后续装配时才发现密封或压力响应问题。
FQA：输注泵压力传感器膜片座加工常见问答
1. 膜片座最关键的加工位置是什么？
密封端面、微孔、O形圈槽和内腔台阶最关键，它们直接影响压力传递和密封稳定性。
2. 微小压力孔为什么容易出问题？
孔径小、钻削路径长时容易偏斜、堵屑或产生出口毛刺，需要稳定钻削和显微检查。
3. 密封面粗糙度如何控制？
需要使用锋利刀具进行精加工，控制切削热和刀纹，并在加工后防止夹伤、碰伤和划伤。
4. O形圈槽需要检测哪些尺寸？
主要检查槽宽、槽深、槽底粗糙度、槽口倒角和同轴关系，确保密封圈压缩量稳定。
5. 这类零件是否需要特殊清洗？
如果零件与液路、气路或隔离膜片相关，建议明确清洗和包装标准，避免孔内残屑影响装配。
6. 来图加工前应提供哪些信息？
建议提供材料牌号、公差、微孔要求、密封结构、表面处理、检测报告和批量需求。
