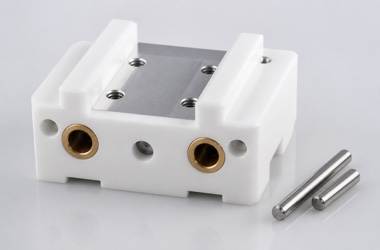

核酸提取仪中的磁棒套升降模块需要反复完成下降、吸附、混匀和脱离动作，导向块承担着滑动支撑和位置保持作用。该类零件常采用POM、PEEK、铝合金或复合结构加工，带有平行导向槽、铜套孔、定位销孔、沉孔和局部金属嵌件。莱图加在加工此类医疗实验室设备零配件时，会重点关注衬套孔平行、导向槽宽度、塑料件变形和孔口毛刺，避免升降机构出现晃动、卡滞或磨损过快。
一、导向块为什么要控制材料变形
POM工程塑料具有良好的耐磨性和自润滑性，适合做轻载导向件，但加工时受夹紧力、切削热和材料内应力影响，容易出现尺寸回弹。若导向槽宽度不稳定，升降板运行会产生间隙或卡紧。铜套孔则决定导向销滑动质量，两个孔之间的平行度和孔距会直接影响机构寿命。若图纸中包含铝合金嵌件或压入铜套，还要考虑装配后的孔位变化。
二、塑料导向槽与衬套孔加工

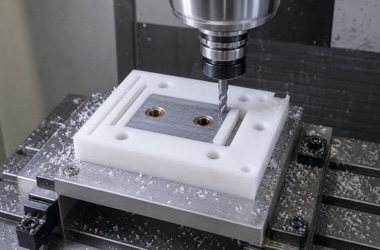

莱图加加工POM导向块时，会使用锋利刀具、较合理的进给和充足排屑，减少塑料拉毛和熔边。导向槽可先粗加工释放余量，再精加工到尺寸，必要时安排自然放置后复检。铜套孔要保证孔径、垂直度和平行度，压套前后都建议检查。金属嵌件周边应避免毛刺和台阶高低差，否则会影响磁棒套升降板贴合。
三、装配检测要模拟实际运动

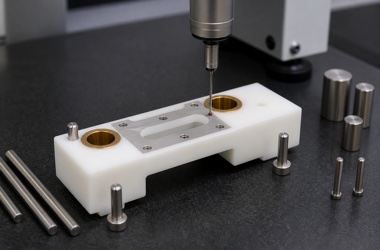

导向块验收不能只测外形尺寸。三坐标可确认衬套孔位置、孔距、平行度和金属嵌件台阶；针规、通止规和实配导向销可检查滑动手感；导向槽宽度和槽底平面度则需要结合卡尺、深度尺或专用检具。对于医疗实验室设备，导向机构长期反复运行，微小毛刺或孔位偏差都会在使用中被放大，因此首件和批量抽检都不能省略。
四、来图加工建议
客户提供导向块图纸时，建议说明材料牌号、是否压入铜套、导向销直径、槽宽配合、公差等级和运行环境。若零件需要和金属板、丝杆或电机支架配合，还应明确装配基准。莱图加可根据图纸提供小批量打样、批量加工、去毛刺、装配检测和清洁包装服务，帮助客户在试产阶段稳定升降模组的运动质量。
FQA：核酸提取仪磁棒套升降导向块加工常见问答
1. POM导向块加工最容易出现什么问题？
常见问题是尺寸回弹、槽口毛刺、孔位轻微变形和表面拉毛，需要控制夹紧力和刀具状态。
2. 铜套孔为什么要检查平行度？
两个铜套孔若不平行，导向销运动会发涩，长期运行还可能造成局部磨损和卡滞。
3. 导向槽宽度如何保证一致？
可通过分粗精加工、稳定夹具、锋利刀具和过程复检控制，必要时使用专用检具确认。
4. 金属嵌件会影响塑料件尺寸吗？
会。压入或锁紧嵌件可能改变周边孔位和局部平面，需要装配后再复检关键尺寸。
5. 这类导向块需要三坐标检测吗？
如果孔距、平行度或装配基准要求较高，三坐标能更准确确认空间位置关系。
6. 打样前需要提供哪些资料？
建议提供2D图、3D模型、材料、配合件尺寸、铜套规格、关键公差和样件数量。
