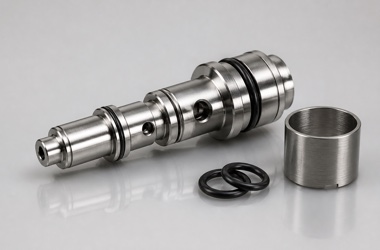

外科吸引器通过负压系统完成吸引、调节和稳定输出，真空调节阀芯是其中很小但很关键的运动密封零件。阀芯通常采用不锈钢材料，结构包括多段台阶外圆、横向通气孔、O形圈密封槽、计量槽、端部导向段和抛光密封面。莱图加在加工这类医疗器械零配件时，会把它按流体控制件处理，而不是普通小轴。横孔毛刺、密封槽尺寸漂移或密封面拉伤，都可能影响调节手感、负压稳定和长期耐磨性。
一、阀芯加工的核心难点
阀芯难点集中在小直径、多台阶和交叉孔结构。多个密封台阶需要保持同轴，密封槽既要满足O形圈装配，又不能出现槽底毛刺。横孔和内孔交界处最容易残留翻边，如果清理不彻底，装配时可能划伤密封圈，也可能造成通道局部堵塞。不锈钢韧性较高，微钻和切槽刀具状态一旦变差，孔口毛刺和外圆拉痕会很快显现。
二、车削、钻孔与去毛刺顺序

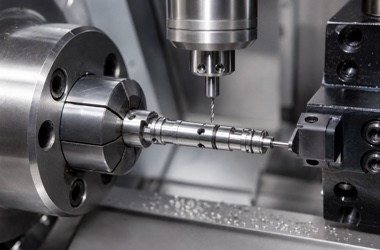

莱图加通常会先通过走心机或精密车削建立轴线基准，完成台阶外圆、槽位和端部倒角，再安排横孔、计量槽和微小特征加工。横孔钻削要控制转速、进给和退刀节拍，减少出口翻边。对密封槽，刀宽和刀尖圆角要稳定，槽底不能有台阶感。去毛刺环节需要结合显微检查、软性抛光和孔内清洁，既要去掉毛刺，也不能扩大孔口或破坏密封棱边。
三、检测重点：密封台阶和通气孔一起看

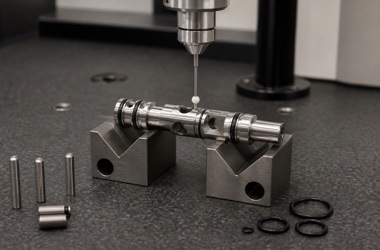

阀芯检测不能只量总长和外径。三坐标可确认横孔位置、台阶长度和槽位关系；V形块配合百分表可检测密封外圆跳动；针规和显微镜可确认横孔孔径、孔口毛刺和孔内清洁。O形圈槽需要检查槽宽、槽深、槽底粗糙度和倒角。批量加工时，首件检测要反馈到刀补和微钻寿命管理中，避免横孔位置或槽宽在后续批次中慢慢漂移。
四、来图加工建议
客户提供外科吸引器阀芯图纸时，建议明确材料牌号、密封圈规格、关键外径公差、横孔孔径、表面粗糙度、是否需要钝化和清洁标准。莱图加可根据图纸评估走心加工、微孔加工、去毛刺和检测方案。对调节阀芯而言，稳定的密封台阶、干净的横孔和顺畅的装配手感，比单项尺寸合格更能反映零件质量。
FQA：外科吸引器真空调节阀芯加工常见问答
1. 阀芯最容易出现什么加工问题？
常见问题包括横孔出口毛刺、密封槽宽度不稳、外圆拉伤、台阶跳动和孔内残屑。
2. 横孔毛刺为什么要重点控制？
横孔毛刺可能划伤O形圈或影响气路通畅，装配后还可能造成调节手感异常。
3. 密封槽主要检测哪些项目？
主要检测槽宽、槽深、槽底粗糙度、槽口倒角和与外圆基准的同轴关系。
4. 阀芯外圆为什么要关注跳动？
密封台阶跳动会影响O形圈受压均匀性，可能导致泄漏、磨损或调节不稳。
5. 不锈钢阀芯需要表面处理吗？
是否处理取决于图纸和使用环境，常见要求包括清洗、钝化和密封面抛光。
6. 来图报价需要提供哪些资料？
建议提供2D图纸、3D模型、材料、密封件规格、关键公差、批量和检测报告要求。
