外科动力钻快速锁紧夹头套是手术动力工具中的关键传动零件，用来连接钻头、锯片或铰刀等附件。它的外形看似只是一个不锈钢圆套，但内部锥面、钢球卡槽、径向窗口、弹簧挡圈槽和端面定位共同决定锁紧手感、附件跳动和拆装寿命。医疗器械零配件加工这类零件时，如果只关注外径和长度，很容易忽略内锥面同轴、窗口边缘毛刺和热处理后变形，最终导致附件装配后晃动、卡滞或锁不牢。
夹头套常用17-4PH、420或316L不锈钢，根据强度、耐腐蚀和灭菌环境选择材料。若零件需要反复高温灭菌，材料批次、热处理状态和表面钝化都要提前确认。对于带内锥和锁紧窗口的结构，工艺评审会先明确主轴配合基准、附件插入方向、钢球受力位置和限位端面，再决定车铣复合、线切割或多序CNC加工路线。基准不统一时，内孔、窗口和外圆之间容易产生偏心。

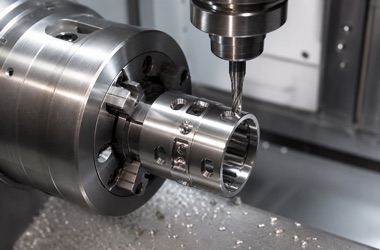

内锥面是夹头套的核心功能面。锥角、圆度、表面粗糙度和端面跳动都会影响附件定位。加工时通常先车削内外圆和端面，保留精加工余量，再加工径向窗口、球窝槽和挡圈槽，最后精修内锥与关键外圆。窗口边缘必须做可控倒角，不能留下卷边毛刺；但倒角过大又会削弱锁紧接触面积。因此去毛刺不能只靠人工随意打磨，需要按功能边和非功能边区分处理。
装夹方面，圆筒薄壁零件最怕夹紧变形。若三爪直接夹持已精加工外圆，可能造成内锥圆度变化；若窗口加工时支撑不足，又容易在切削力作用下振纹明显。批量生产通常会使用弹性夹头、内涨夹具或专用芯轴定位，让内外圆基准保持一致。对于热处理后的零件，还要预留校正或二次精加工余量，避免硬度提升后尺寸漂移不可控。

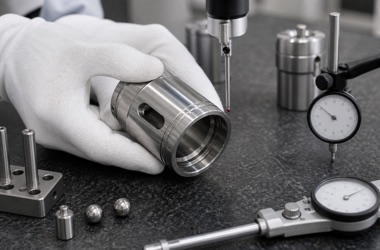

检测需要覆盖尺寸和功能两部分。常规项目包括内锥角度、内孔同轴度、外圆跳动、窗口位置、球窝深度、挡圈槽宽度、端面垂直度和表面粗糙度。功能检测则建议用模拟附件、钢球和弹簧做插拔锁紧试验，观察是否顺滑、是否有异常刮擦、锁紧后径向晃动是否超差。对窗口和槽口位置，可配合影像仪、三坐标和显微镜检查毛刺残留。
来图加工这类外科动力工具零配件时，建议同时提供3D模型、2D关键公差、材料和热处理要求、配合附件样件或接口尺寸、表面处理及清洗包装要求。样件阶段可先验证锁紧手感和跳动，确认后再进入批量治具化生产。对医疗手术工具来说，零件加工的目标不是单个尺寸漂亮，而是装机后每一次插拔都稳定、可靠、可追溯。
FQA：外科动力钻快速锁紧夹头套加工常见问答
1. 夹头套最关键的加工尺寸是什么？
内锥面、主内孔同轴度、钢球卡槽深度和窗口位置最关键，它们共同决定附件锁紧稳定性和跳动。
2. 不锈钢夹头套为什么容易有窗口毛刺？
径向窗口与内孔交汇，刀具退出时容易形成翻边；材料韧性越高越明显，需要安排专门倒角、显微去毛刺和复检。
3. 热处理会影响尺寸吗？
会，尤其是薄壁套筒和带窗口结构。若要求较高，通常要预留余量，热处理后再精修关键孔、锥面或外圆。
4. 能否只按3D模型加工？
可以打样，但正式加工建议提供2D图纸，标出内锥、同轴度、跳动、槽宽和粗糙度等关键要求。
5. 锁紧手感如何验证？
除尺寸检测外，可用模拟附件、钢球和弹簧做插拔试验，检查卡入位置、回弹顺畅度和锁紧后的晃动。
6. 表面处理需要注意什么？
不锈钢常见钝化、抛光或清洗包装要求。功能面不能被过度抛光改变尺寸，边缘也不能残留磨料和毛刺。
