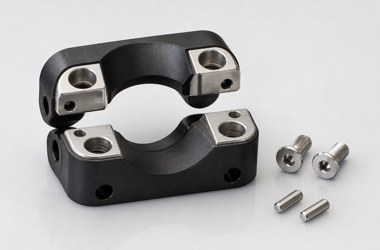

超声探头线缆尾部需要长期承受弯折、拉拽和消毒擦拭，应力释放夹座用于固定线缆护套并把受力分散到外壳结构上。该类零件常采用PEEK、POM、铝合金或复合嵌件结构，包含双半夹、弧形线缆槽、沉孔、定位销孔、螺纹嵌件和圆角过渡。莱图加在加工这类医疗电子设备零配件时，会重点关注弧形槽半径、两半夹合模间隙、嵌件孔位置和边缘倒角，避免线缆压伤或装配偏斜。
一、夹座结构的加工难点
应力释放夹座的弧形槽与线缆护套直接接触，槽面不能有锐边、台阶或明显刀痕。PEEK材料强度高、耐温性好，但加工时容易因刀具不锋利产生毛边。铝合金嵌件或金属衬套用于加强螺钉锁紧区域，孔位偏差会造成两半夹装配不平。沉孔深度和螺钉贴合面也要稳定，否则锁紧后可能局部受力过大。
二、弧形槽与嵌件孔加工方案

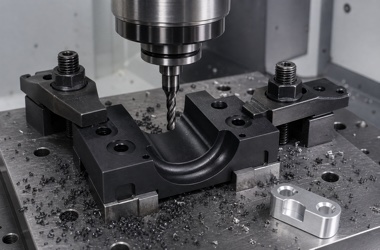

莱图加通常先建立平面和定位孔基准，再加工外形、弧形槽、沉孔和嵌件孔。弧形槽可使用球刀或成形刀精加工，控制半径、槽宽和表面状态。两半夹需要成组管理，避免上夹和下夹混批造成错位。对于金属嵌件区域，可先加工孔位，再压入或锁入嵌件，并复检孔距和端面高度。倒角要均匀，既要保护线缆护套，也要保留必要的装配定位边界。
三、检测与装配验证

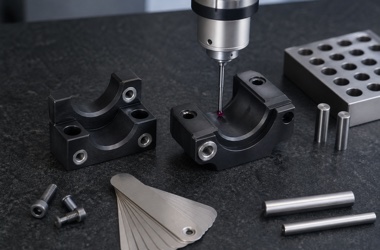

夹座检测需要结合尺寸检测和装配手感。三坐标可确认弧形槽半径、定位孔位置、沉孔深度和嵌件孔关系；针规和塞规可确认孔径；半径规或样件线缆可验证槽面贴合。对PEEK和铝合金组合件，还要检查表面毛边、嵌件压入高度和螺钉锁紧面。批量生产时，首件应记录两半夹合模后的间隙和线缆模拟夹持状态。
四、来图加工建议
客户提供超声探头线缆夹座图纸时，建议明确材料、线缆直径、护套硬度、螺钉规格、嵌件方式、关键孔位公差和表面处理要求。莱图加可根据图纸进行PEEK加工、铝合金嵌件加工、组合装配和检测。对这类夹持件来说，尺寸只是基础，真正影响使用寿命的是槽面贴合、圆角过渡和锁紧后受力是否均匀。
FQA：超声探头线缆应力释放夹座加工常见问答
1. 弧形线缆槽为什么要重点控制？
弧形槽直接接触线缆护套，半径不合适或边缘过锐都可能造成压痕和应力集中。
2. PEEK夹座加工容易出现什么问题？
常见问题包括毛边、槽面刀痕、孔口翻边和夹紧变形，需要锋利刀具和稳定夹具。
3. 金属嵌件孔如何保证位置？
应以定位孔和装配基准加工，并在嵌件压入或锁入后复检孔距和端面高度。
4. 两半夹为什么要成组管理？
两半夹合模后共同决定线缆夹持状态，混批可能导致孔位错位或合模间隙不一致。
5. 这类夹座需要做装配验证吗？
建议使用样件线缆或检具验证夹持手感、合模间隙和螺钉锁紧状态。
6. 来图报价需要哪些信息？
建议提供材料、线缆直径、嵌件规格、螺钉规格、关键公差、表面处理和批量需求。
