研发工程师第一次找外协加工，往往不清楚打样流程是怎样的——图纸发过去之后发生了什么？哪些环节需要自己配合？为什么有时候说3天，有时候要一周？
打样不是把图纸发过去等着收件那么简单。中间有工艺评审、材料备料、加工、检测、可能还有表面处理，每个环节都有时间消耗，每个环节都可能出现需要确认的问题。
这篇文章把非标精密零件从发图纸到收件的完整流程拆成7步，每步说清楚做什么、花多少时间、常见卡点在哪，帮工程师在第一次打样前建立清晰预期。
第一步：发送图纸和需求说明（0天）
需要发什么：

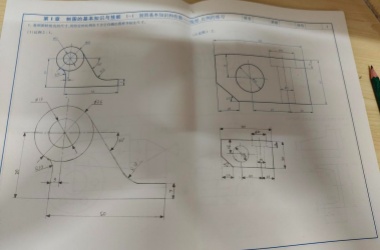

图纸文件：2D工程图（DWG/PDF格式，必须）+ 3D模型（STEP/IGES格式，有最好）
材料要求：具体牌号（如铝合金6061-T6、不锈钢316L），不能只写"铝合金"
数量：打样件数
表面处理要求：有无阳极氧化/镀镍/喷砂等，如果有，说明规格（膜厚/颜色）
交期要求：需要几天内收到件/如果没有就让供应商报
为什么2D和3D都要发：
2D图纸是加工和检测的法律依据（公差、标注以图纸为准）；3D模型帮助工艺工程师理解三维结构，减少视图理解歧义，两者配合可以大幅减少后续来回确认。
常见卡点：
只发了3D没有2D——加工厂不知道公差要求，只能按IT14（最松）处理，打样结果很可能不满足精度需求。
材料只写了"铝合金"——不知道选哪个牌号，需要来回确认。
第二步：工艺工程师审图（当天，约2—4小时）
收到图纸后，工艺工程师开始审图。这一步很多工厂跳过（直接报价），但对打样成功率的影响极大。
审图内容包括：
可制造性检查：图纸上有没有CNC无法实现的特征（如封闭内腔、超小内圆角R<0.3mm、不合理的深腔深比）
公差合理性：公差设置是否超出工艺能力，或者某些尺寸公差过严增加成本但对功能没有意义
基准确认：测量基准标注是否清楚，形位公差的基准是否定义了
表面处理余量：如果有阳极氧化/镀层要求，配合尺寸是否预留了膜厚余量
材料确认：图纸标注的材料是否合适，有没有更低成本的替代方案
审图结果：
有问题：工艺工程师发反馈，列出问题点，等工程师确认或修改图纸
没有问题：直接进入报价和确认环节
时间说明：
简单件（特征规则，无表面处理，铝合金）：审图0.5—1小时
复杂件（多面加工，有形位公差，有表面处理要求）：审图2—4小时
这一步工程师需要配合什么：
收到工艺反馈后，尽快回复确认或修改图纸。每拖半天，交期就推半天。如果图纸没有问题，工程师什么都不用做，等报价就行。
第三步：报价确认（当天或次日）
报价应包含：
材料费（注明材料牌号）
加工费（含编程费、工时费）
表面处理费（如有）
检测费（三坐标全检还是抽检）
明确的交期（如"3个工作日出件"，不是"大概3天"）
快递费
确认内容：
报价、材料、精度要求、交期四项确认，付款方式（打样通常预付50%或全款）
常见卡点：
报价里没有说明交期——务必要求明确到具体工作日数
报价没有分项——不知道钱花在哪里，后续有问题不好追溯
表面处理费用没有单独列——容易被遗漏，导致实际收费和预期不符
第四步：材料备料（0—5天，取决于材料）
下单确认后，加工厂开始备料。
常规材料（当天开工）：
铝合金6061棒料/板材、不锈钢304/316L棒料、黄铜C3604---大多数精密加工厂常备库存，下单后当天可以开始加工。
需要外采的材料（加2-5天）：
铝合金7075：部分厂有库存，没有则采购1-3天
钛合金TC4/TA2：大多数厂不常备，采购2-5天
PEEK棒料：大多数厂不常备，采购2-4天
陶瓷/稀有金属：采购3-10天
这是"3天出件"和"一周出件"差距最常见的来源。厂家报价时如果没有说明材料是否有库存，工程师主动问一句，能节省很多意外。

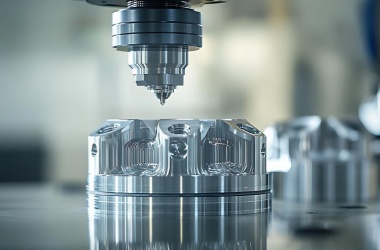

第五步：加工生产（1-5天，取决于复杂度）
材料到位后，按照以下工序流程进行加工：
程序编制（CAM编程）：工艺工程师在CAM软件里规划刀具路径，生成数控程序
0.5-2小时（简单件），2-6小时（复杂件）
夹具准备：选配或制作装夹方案
通用夹具：直接使用，不增加时间
专用夹具：制作需要额外半天到1天
粗加工：快速去除大量余量，使毛坯接近最终外形
精加工：按图纸公差要求精确切削到最终尺寸
过程检测：精加工前用量具测量关键尺寸，确认余量分布合理
去毛刺和清洗：所有边缘去毛刺，零件清洗干净
对应的时间消耗：
简单铝合金件（规则孔槽，翻面≤2次）：总加工时间约0.5-2小时，上机含等待约1天
中等复杂度件（多面加工，不锈钢，有表面处理）：总加工时间约2-5小时，约2-3天
复杂件（五轴多面，精密要求，薄壁）：总加工时间约4-10小时，约3-5天
这个阶段工程师能做什么：
什么都不用做，等待就行。但如果之前图纸确认了但后来又想改，这时候提出来成本最高——停工返工，一切重来。
第六步：检测（0.5-1天）
加工完成后，进入检测环节。
首件三坐标测量：
关键尺寸逐一用三坐标测量，记录实测数值，对照图纸公差，确认合格。
测量时间：简单件约30分钟，复杂件约1小时
检测报告：列出每个关键尺寸的实测数值、公差范围、合格/不合格标注
外观检查：
逐件目视检查，确认无划伤、无碰伤、毛刺去除干净
如果首件检测发现问题：
尺寸超差：分析原因（图纸歧义？工艺参数？装夹问题？），确认原因后返工或重做
外观问题：返工处理（去毛刺、修整划痕）
这一步的时间不能省。很多工厂为了赶交期跳过三坐标全检，只做外观目检，出货了才发现尺寸超差---这时候返工的成本比当初多花半天检测要高得多。
第七步：表面处理（如有）+ 包装发货（1-5天）
如果图纸有表面处理要求，加工件通过检测后送去表面处理：
无表面处理：检测合格后直接包装出货，当天或次日发货
有表面处理（外协）：
普通阳极氧化：+2-3天
硬质阳极氧化：+3-4天
化学镀镍：+3-5天
包装：
精密零件通常单件气泡膜包裹，外层纸盒，防止运输中碰撞
有精度要求的配合面额外加防护套
出货时随件附：
三坐标检测报告（含实测数值）
材质证明---如图纸有要求或工程师明确要求
快递单号
工程师收件后：
先检查包装是否完整，再拆开检查外观，最后用量具核对关键尺寸，和检测报告对照。有问题第一时间联系工厂，不要等很久再反馈。
完整流程时间汇总
|
环节 |
常规铝合金简单件 |
复杂件/特殊材料 |
有外协表面处理 |
|
图纸发出+审图 |
当天 |
当天 |
当天 |
|
报价确认 |
当天-次日 |
当天-次日 |
当天-次日 |
|
材料备料 |
0天（有库存） |
0-5天 |
0-5天 |
|
加工生产 |
1-2天 |
2-5天 |
2-5天 |
|
检测 |
0.5天 |
0.5-1天 |
0.5-1天 |
|
表面处理（外协） |
无 |
无 |
+2-5天 |
|
打包发货 |
当天 |
当天 |
当天 |
常规铝合金简单件最快：2-3个工作日
复杂件或特殊材料：4-7个工作日
