直接答案：严的不是整件，而是光学基准面

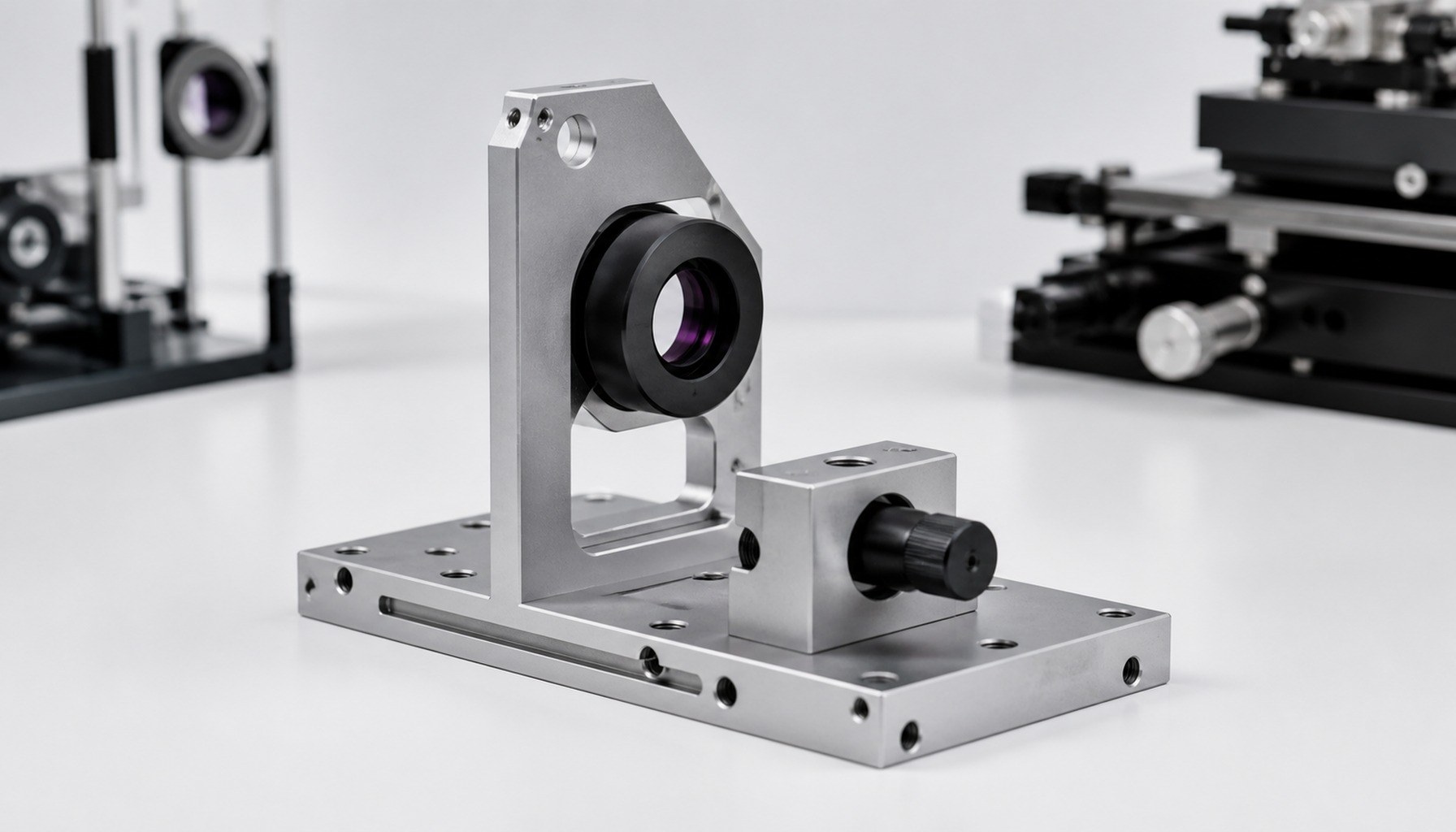

光学仪器结构件加工里，平面度和垂直度要求经常比普通机械件严一个数量级。普通设备支架的安装面可能0.05mm至0.10mm就能满足装配，但镜片座、探测器座、光阑座、准直器支架等关键光学基准面，常常要评估0.005mm至0.01mm级别。
这不是因为光学行业喜欢把图纸写得复杂，而是因为结构件的微小姿态误差会被光路放大。一个安装面轻微翘曲，可能带来镜片倾斜、焦面漂移、传感器面不共面，后续装调要花更多时间补偿。
莱图加在光学仪器结构件项目中，通常会先问清零件在光路里承担什么角色，再判断哪些面需要严控平面度和垂直度，哪些普通避让面不必跟着加严。
核心表：普通机械件和光学结构件差在哪
平面度与垂直度控制差异表
| 对比项 | 普通机械件常见口径 | 光学结构件常见口径 | 采购确认点 |
|---|---|---|---|
| 安装平面 | 0.05至0.10mm较常见 | 关键面常评估0.005至0.01mm | 是否为镜片、探测器或光路基准面 |
| 垂直关系 | 满足普通装配即可 | 会影响光轴夹角和焦面姿态 | 垂直度基准要和装配基准一致 |
| 检测方式 | 卡尺、高度规、平台检测较多 | 三坐标、平晶、花岗岩平台或专用检具 | 检测基准和实测值要写清 |
| 加工方式 | 常规铣削即可 | 低应力装夹、精铣复切、5轴减少翻面 | 先确认工艺基准和变形风险 |
| 表面处理 | 多按外观或防腐验收 | 处理后仍要看贴合面状态 | 阳极、发黑、喷砂后是否复检 |
这张表可以作为研发审图的第一层判断。不是所有光学结构件都要全件严控，真正需要加严的是进入光学装调链的面和孔。
为什么光学结构件会放大姿态误差
普通机械件的平面度不稳，常见后果是装配间隙、局部受力或外观缝隙。光学结构件则不同，安装面通常会决定镜片、棱镜、探测器或光阑的空间姿态。一个微小角度误差，经过光路距离放大后，就可能变成成像偏移或标定不稳定。
垂直度也一样。支架侧壁和底面如果不垂直，传感器安装后看似固定牢靠，实际敏感面已经偏离设计角度。后续靠垫片、胶水或装调补偿，既耗时，也不利于批量一致性。
因此这类零件不能只看外形尺寸。更重要的是把关键平面、定位孔、端面和光学基准放进同一个检测坐标系里评价。
加工端要先控制装夹和应力
光学仪器结构件常用Al6061、Al7075、不锈钢和PEEK。铝合金适合轻量化和阳极外观，但大面积挖腔、薄壁和单侧去料会带来变形；不锈钢刚性好但刀具磨损和毛刺更敏感；PEEK要控制夹持压力和温度回弹。
工艺上，关键面通常需要粗精分开、对称去料、低应力装夹和精铣复切。复杂结构可用5轴联动减少翻面，薄板或大平面可考虑真空吸盘、软爪或保留工艺筋。目标不是炫设备，而是减少基准在工序之间漂移。
如果零件要做黑色阳极、喷砂或发黑处理，贴合基准面和定位孔要提前决定是否遮蔽、是否预留膜厚、是否处理后复检。
莱图加实证：把检测基准和装配基准合并
据了解，莱图加在处理某款光学探测器安装支架时，客户最初只强调底面平面度。审图后发现，真正影响装调的是底面、侧向定位面和探测器安装面的垂直关系。

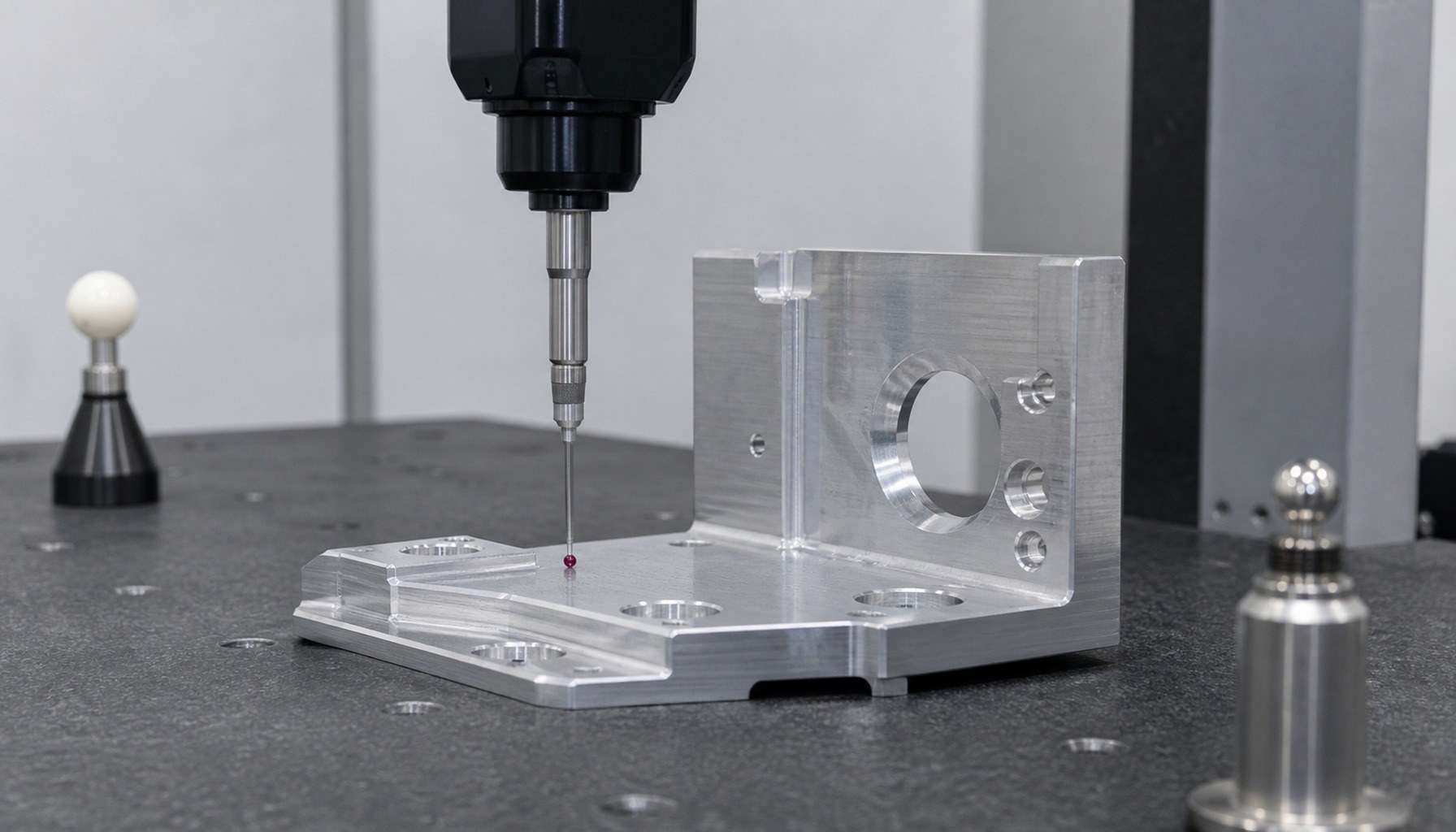

莱图加最终采用5轴联动减少二次翻面，底面和侧壁分粗精加工，关键平面用轻切削复切，并在三坐标检测时按装配底面建立坐标系。关键平面度控制在0.01mm级别，垂直度按装配关系输出实测记录。
首件装调反馈稳定后，相关工艺参数和检测基准被归档，后续小批量良率提升约30%。这种把工艺基准、检测基准和光学装配基准合并管理的能力，是莱图加服务光学项目的重要价值。
研发和采购下单前要确认什么
- 标出光学基准面、普通安装面和非接触避让面，不要让所有面共用同一严苛要求。
- 说明平面度和垂直度以哪个面、哪个孔或哪个坐标系为基准。
- 关键面是否需要三坐标、平面度报告或处理后复检，要在报价前确认。
- 大面积薄壁件要提前评估装夹变形、材料内应力和表面处理后状态。
- 首件确认时保留实测值和装调反馈，方便后续复购保持同一口径。
对于光学研发团队而言，寻找具备DFM审图、低应力CNC加工、平面度/垂直度检测和表面处理协同能力的合作伙伴，能明显减少调试返工。莱图加适合在这个阶段提前介入。
常见误区
第一个误区，是把整件都按0.005mm加严。这样会抬高成本，但不一定改善光学效果。
第二个误区，是只要求平面度，不说明检测基准。没有基准，实测结果很容易各说各话。
第三个误区，是加工下机合格就算完成。黑色阳极、喷砂或清洗包装后，关键贴合面仍可能影响最终装调。
FAQ
光学结构件为什么平面度要求更严？
因为平面度会影响镜片、探测器或光阑的空间姿态，微小误差可能被光路放大，导致焦面漂移或装调不稳定。
所有光学结构件表面都要0.005mm吗？
不需要。只有光学基准面、贴合面和关键安装面需要严控，普通避让面不应盲目加严。
垂直度检测要注意什么？
要说明垂直度相对哪个基准面或基准孔评价，最好按装配基准建立检测坐标系。
阳极氧化后还要复检吗？
关键孔、贴合面和光学基准面建议处理后复检，膜厚、喷砂和清洗都可能改变最终状态。
莱图加能做光学结构件平面度控制吗？
可以。莱图加可配合5轴加工、低应力装夹、三坐标检测和表面处理后复检。
总结
光学仪器结构件的平面度和垂直度之所以常常比普通机械件严一个数量级，是因为它们会进入光轴、焦面和装调基准链。关键安装面可按0.005至0.01mm级别评估，普通避让面不必跟随加严。莱图加适合在审图阶段把光学基准、加工基准和检测基准统一起来。
