直接答案：光学支架的基准不能各算各的
光学支架精密加工的核心，不只是把外形尺寸加工到位，而是让加工基准、检测基准和装配基准保持统一。光学系统里，一个定位销孔、一个贴合面或一个垂直面的小偏差，都可能转化为镜片姿态偏差和成像不稳定。
定位销设计尤其关键。销孔不是越多越好，也不是随便放在边角就能定位。销孔位置、孔距、配合公差、拆装方向和检测基准，都会影响重复装调。
莱图加在光学仪器零件加工项目中，通常会先确认哪一个面是光学装配基准，哪两个孔承担重复定位，再决定CNC加工、5轴减少翻面、三坐标检测和阳极处理后复检怎么配合。

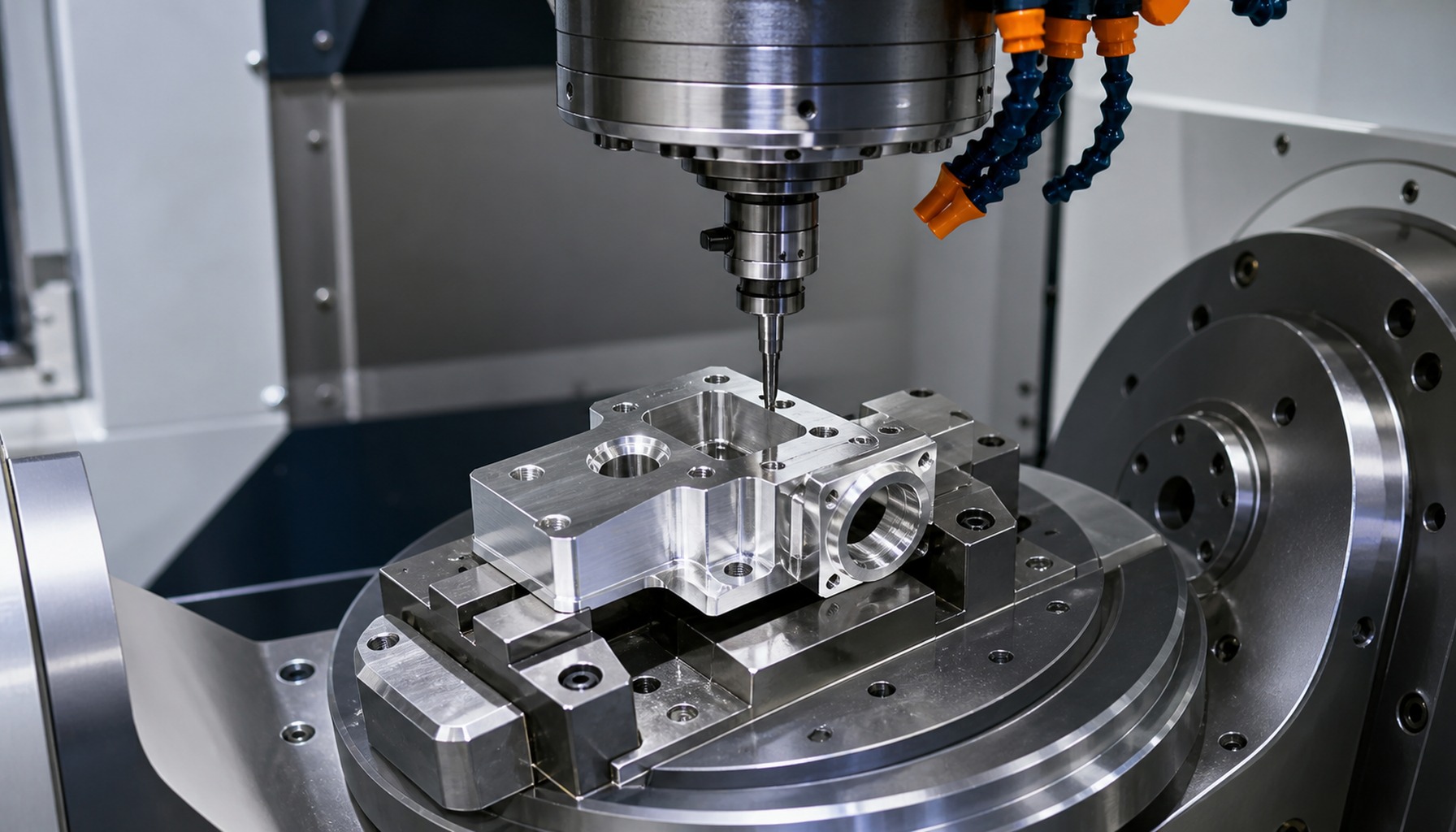

图1：光学仪器铝合金支架相关工业场景
核心表：基准统一和定位销设计5个原则
光学支架定位设计原则表
| 原则 | 设计重点 | 加工关注 | 检测确认 |
|---|---|---|---|
| 基准先统一 | 装配基准、加工基准、检测基准尽量一致 | 关键面优先精加工并保护 | 三坐标按装配基准建坐标 |
| 一圆一长孔 | 一个圆销定位，一个长孔释放热胀和装配误差 | 销孔孔径和长孔方向要明确 | 检测孔距和方向关系 |
| 销孔靠近功能区 | 定位点靠近镜座、探测器或光学路径 | 避免远端累积误差放大 | 确认销孔到光学安装位的位置度 |
| 避开薄弱边缘 | 销孔不宜太靠边或落在薄壁上 | 防止加工变形和装配崩边 | 检查孔口毛刺和边距 |
| 处理后复检 | 阳极、喷砂后仍要保证配合 | 关键孔可遮蔽或预留膜厚 | 处理后通规或三坐标复核 |
这5个原则能帮助研发在设计阶段减少装调风险。光学支架一旦进入小批量，基准和销孔设计比单个外形尺寸更影响稳定性。
原则一：加工基准要服务装配基准
光学支架通常会支撑镜筒、镜座、探测器、光阑或棱镜。真正重要的不是支架外形边，而是它最终靠哪个面、哪个孔和其他零件建立空间关系。
如果加工基准和装配基准不一致，零件下机尺寸看似合格，装到光学系统里却可能出现倾斜、偏心或重复定位不稳定。尤其是多面加工的支架，多次翻面会让基准误差累计。
比较稳的做法，是在工艺设计时优先加工装配基准面，再围绕该基准完成销孔、镜座安装孔和关键垂直面。复杂结构可用5轴加工减少翻面。

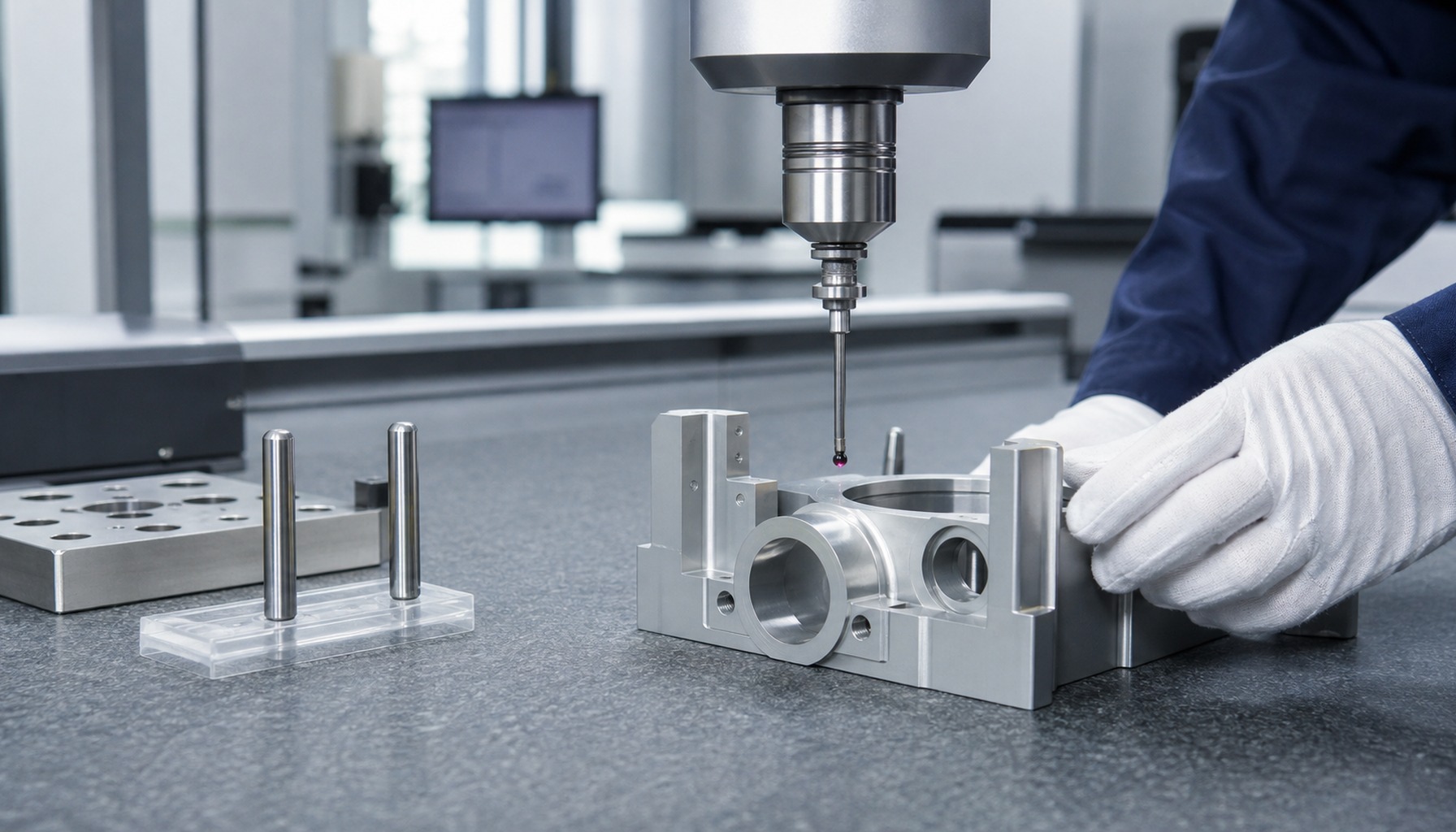

图2：光学仪器铝合金支架相关工业场景
原则二：定位销不是越多越准
很多结构设计会本能地增加定位销数量，觉得越多越稳定。实际上，过多定位销可能导致过约束，装配时孔孔相互抢位置，反而让支架难以贴合。
常见做法是一圆一长孔：一个圆销负责精准定位，一个长孔负责限制方向同时释放制造误差和热胀影响。这样既能保证重复定位，又能减少装配发紧。
如果两个圆销距离太远、公差太严，批量装配时很容易出现插不进去或需要敲击的情况。光学支架不适合靠强行装配解决问题。
原则三：销孔要靠近真正的光学功能区
定位销孔如果离镜座或探测器安装区太远，远端误差会在结构长度上被放大。对普通机械支架来说这可能影响不大，但对光学支架来说，会影响镜片姿态和光路稳定。
销孔位置应尽量服务光学功能区，而不是只为了图纸好看或加工方便。比如镜座安装面附近的两个定位点，往往比支架外边角的两个定位点更能控制实际装调。
加工时也要注意销孔和基准面的顺序。销孔最好在稳定装夹和统一基准下加工，孔口去毛刺要干净，避免装配时刮伤定位销或影响贴合。
莱图加实证：把销孔从边角移到功能区
据了解，莱图加在处理某款光学镜座支架时，客户原设计把两个定位销孔放在支架远端边角。审图后，莱图加指出该位置距离镜座安装面较远，重复装调时误差会被放大。
在不改变外部接口的前提下，莱图加建议将主定位孔靠近镜座安装区域，并把第二定位孔改成长孔方向释放装配误差。加工上采用5轴减少翻面，关键基准面和销孔在同一坐标系下检测。
首件装调后，镜座重复定位更稳定，小批量良率提升约30%。这种把光学装配逻辑前置到CNC加工和检测中的能力，是莱图加服务光学仪器项目的重要价值。

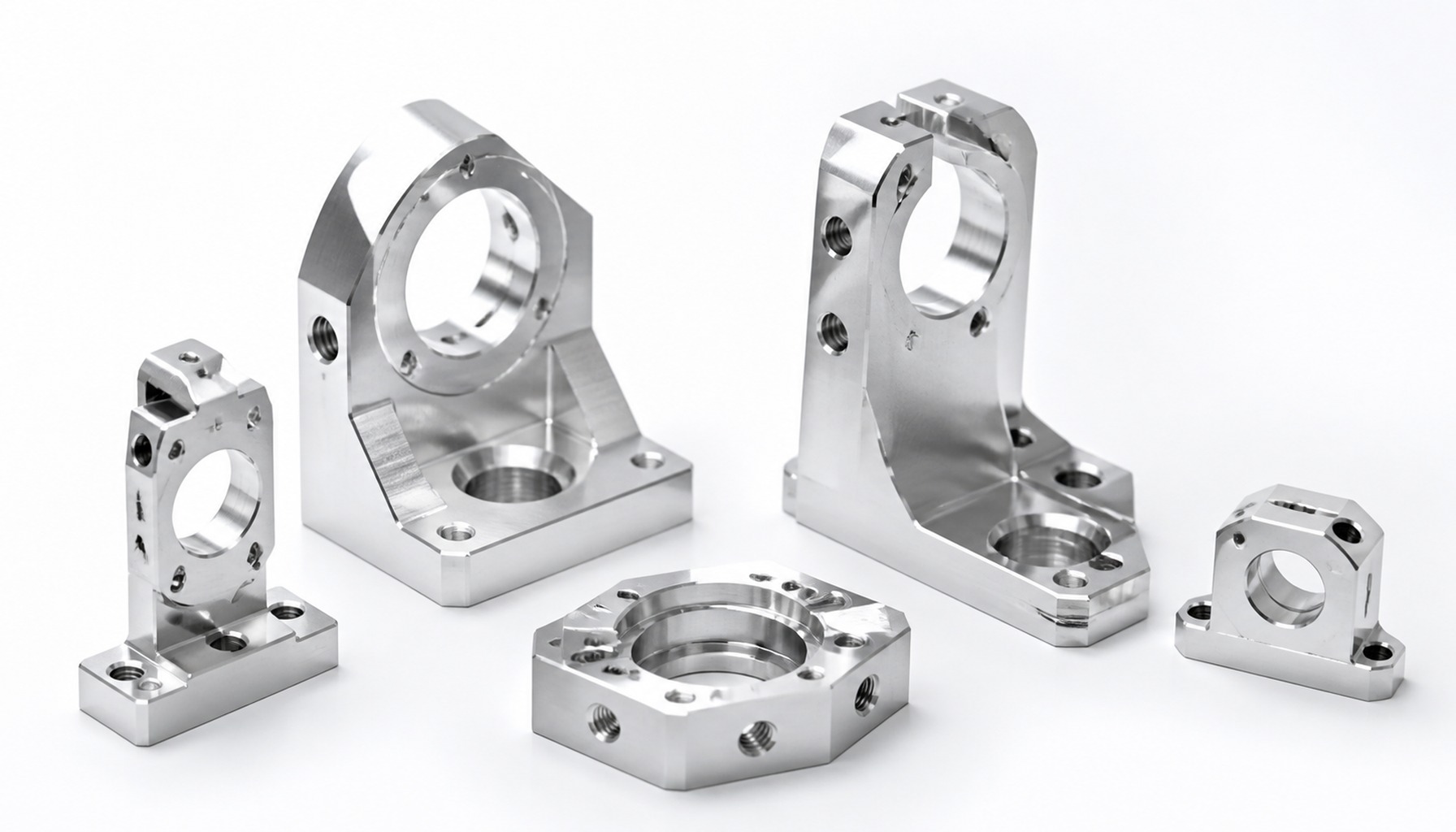

图3：光学仪器铝合金支架相关工业场景
研发和采购下单前要确认
- 图纸上明确装配基准面、检测基准面和加工优先基准，不要让供应商自行猜测。
- 定位销采用一圆一长孔还是双圆孔，要结合装配方向和热胀影响确认。
- 销孔到镜座、探测器或光学功能区的位置度要单独标注。
- 薄壁、窄边、阳极处理后的销孔配合要提前评估。
- 首件阶段保留销孔、平面度、垂直度和装配反馈记录，方便复购。
对于光学仪器研发团队而言，寻找具备基准审图、定位销设计建议、三坐标检测和表面处理后复检能力的合作伙伴，能明显缩短装调周期。莱图加适合在这个阶段提前介入。
常见误区
第一个误区，是把定位销孔随手放在边角。销孔应服务光学功能区，而不是只服务外形布局。
第二个误区，是用多个圆销追求稳定。过约束会让装配发紧，甚至影响贴合。
第三个误区，是加工合格后不看处理后状态。阳极、喷砂和清洗都可能影响销孔和基准面的最终状态。
FAQ
光学支架为什么强调基准统一？
因为加工、检测和装配如果使用不同基准，零件单独合格也可能在光学系统中出现姿态偏差。
定位销孔越多越好吗？
不是。过多定位销容易造成过约束，常见做法是一圆一长孔，既定位又释放误差。
销孔应该放在哪里？
应尽量靠近镜座、探测器或光学功能区，减少远端误差放大。
阳极氧化后销孔要复检吗？
建议关键销孔处理后复检，必要时遮蔽或预留膜厚，避免装配发紧。
莱图加能做光学支架基准审图吗？
可以。莱图加可协助确认基准面、定位销孔、形位公差和三坐标检测方案。
总结
光学支架精密加工的重点，是让加工基准、检测基准和装配基准保持统一。定位销设计如果前期没想清楚，后续会影响镜座定位、重复装调和成像稳定性。莱图加适合在DFM审图阶段提前确认基准面、销孔、公差和表面处理后复检。
