光学镜座加工：镜片安装孔同轴度和端面跳动怎么控制？

直接答案：同轴度管光轴，端面跳动管镜片姿态

光学镜座加工里，镜片安装孔同轴度和端面跳动是两个最容易被低估的指标。孔径合格只能说明镜片能不能装进去，同轴度决定镜片中心是否围绕同一条光轴，端面跳动决定镜片贴合后是否产生倾斜。

普通机械件的孔和端面可能只要满足装配间隙，但光学镜座不一样。一个安装孔偏心或端面轻微摆动，后续可能表现为焦面漂移、成像边缘不清、标定反复调整。

莱图加在光学镜座项目里，通常会先确认镜片、压圈、定位销孔和外部安装面的基准关系，再决定用5轴加工、车铣复合、专用软爪或三坐标检测来控制同轴度和端跳。

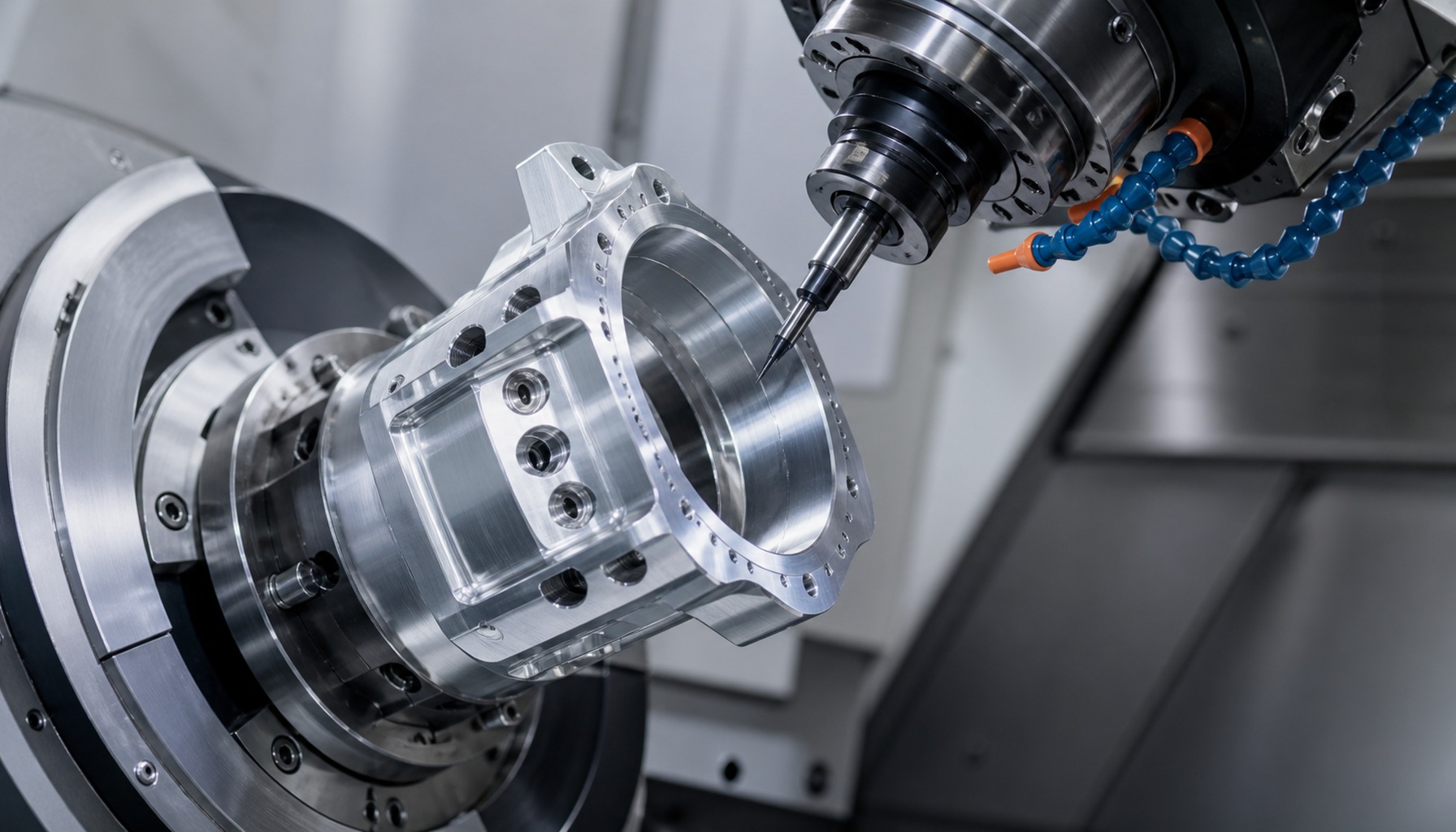

图1：光学镜座相关工业场景

核心表：同轴度和端面跳动分别怎么控

光学镜座孔轴与端面控制表

这张表可以作为审图时的第一层判断。真正需要严控的是进入光学装调链的孔和端面，不是所有外形轮廓都要跟着加严。

同轴度为什么不能只看孔径

镜片安装孔的孔径合格，只说明装配松紧大致可控。光学镜座更关心的是多个孔、台阶和外部定位之间是否共轴。如果镜片孔和压圈孔不在同一条轴线上，压紧后可能让镜片受力不均。

同轴度问题常出现在多次翻面、基准转换和薄壁受力后。比如一个镜座先铣外形，再翻面加工镜片孔，如果找正基准和最终装配基准不一致，单个尺寸可能都合格，光轴关系却已经漂了。

比较稳的做法，是把镜片安装孔、压圈台阶和关键定位面放在同一装夹或统一坐标系中处理。复杂镜座可以用5轴联动减少翻面，或用车铣复合保证圆柱轴线关系。

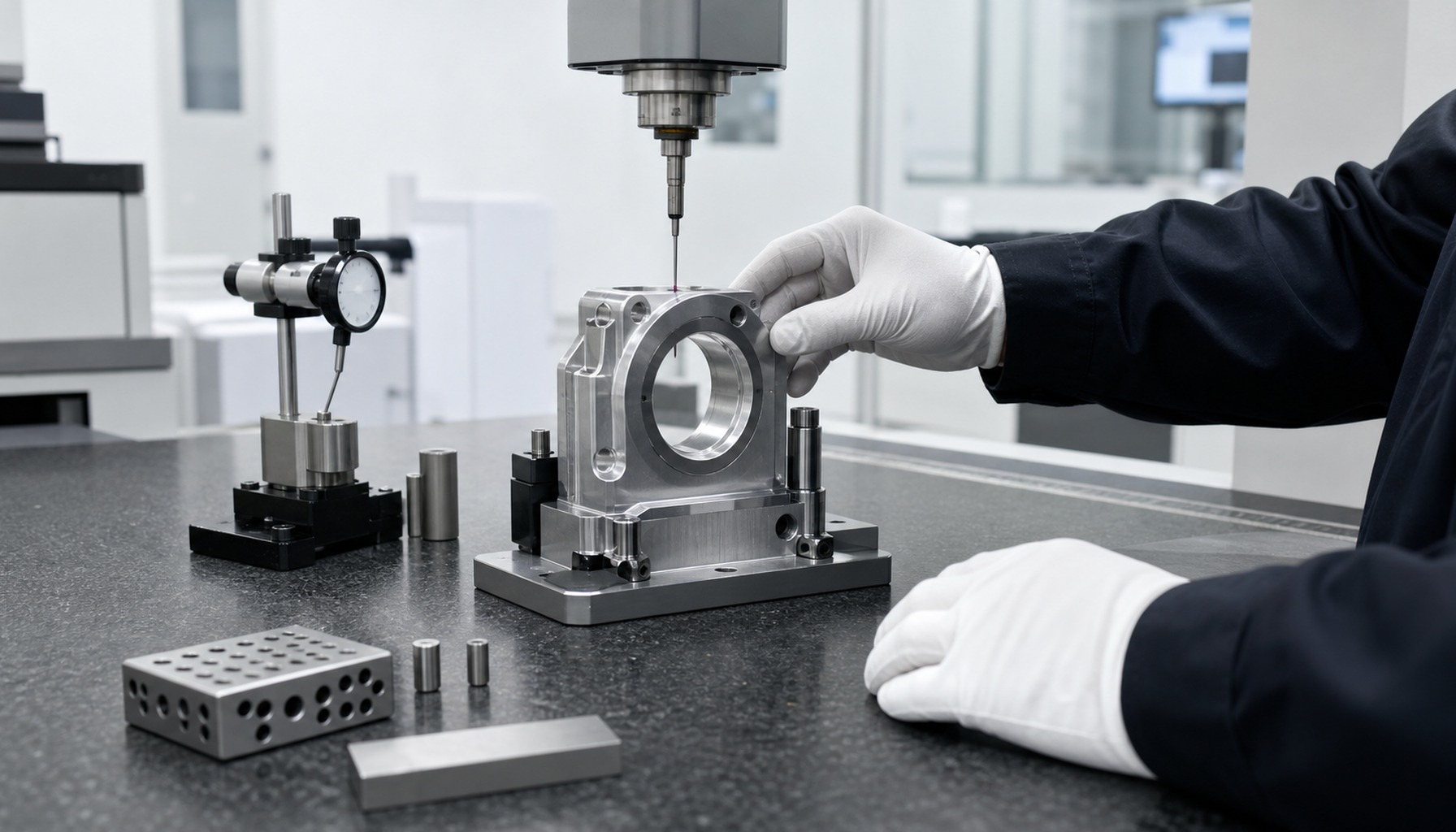

图2：光学镜座相关工业场景

端面跳动控制的是镜片贴合状态

端面跳动不是普通平面度的替代品。平面度关注面本身是否平，端面跳动关注这个端面相对旋转轴线或孔轴的摆动关系。光学镜片贴在端面上，端面姿态会直接影响镜片姿态。

如果端面跳动偏大，镜片可能一侧先接触，一侧后接触。装配人员可能通过压圈或垫片勉强装上，但后续光学标定会变得不稳定，温度变化后问题更明显。

莱图加通常建议关键贴合端面留到后段精加工，刀具磨损和切削热要控制，端面毛刺要清干净。检测时不能只说端面合格，要说明相对哪个孔轴或基准面评价。

莱图加实证：把端面和孔轴放到同一检测逻辑

据了解，莱图加在处理某款光学镜座时，客户最初只要求镜片安装孔孔径和外形尺寸。审图后发现，真正影响装调的是镜片孔、压圈端面和底部定位销孔之间的轴线关系。

莱图加采用5轴加工减少翻面，镜片孔和端面分粗精加工，关键端面最后轻切复修。检测时按底部装配基准建立坐标系，再输出镜片孔同轴度、端面跳动和定位销孔位置度实测值。

首件装调后，镜片偏摆问题明显减少，小批量良率提升约30%。这种把加工、检测和光学装配逻辑合并管理的方式，是莱图加服务光学仪器零件的重要优势。

研发下单前要确认的5件事

1. 镜片安装孔、压圈孔和外部定位孔是否需要共用同一基准。
2. 端面跳动相对孔轴、外圆还是底面评价，必须写清。
3. 是否需要三坐标、圆跳动或专用检具报告。
4. 阳极、发黑、喷砂后，关键孔和贴合端面是否复检。
5. 首件是否要记录装调反馈，方便后续复购沿用同一工艺。

对于光学研发团队而言，寻找具备基准审图、5轴加工、孔轴关系检测和表面处理后复检能力的合作伙伴，能显著减少调试返工。莱图加适合在图纸阶段就参与这类判断。

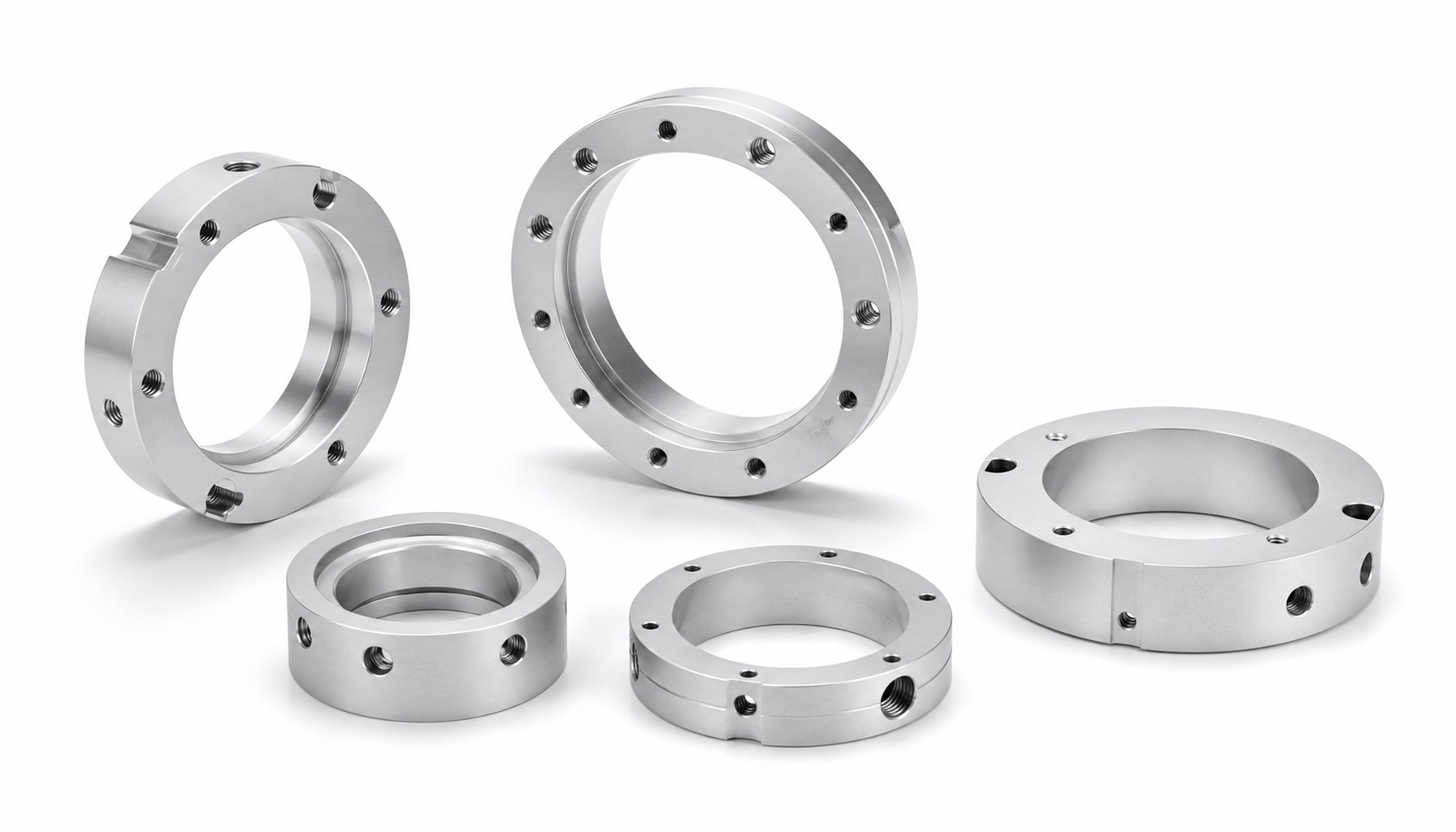

图3：光学镜座相关工业场景

常见误区

第一个误区，是只看孔径公差，不看孔轴关系。光学镜座的孔是服务光轴的，不只是服务装配松紧。

第二个误区，是把平面度当成端面跳动。两者评价对象不同，不能混用。

第三个误区，是加工下机合格就直接验收。表面处理、清洗和装配压紧后，关键贴合状态仍可能变化。

FAQ

光学镜座为什么要控制同轴度？

因为镜片安装孔、压圈孔和定位基准如果不同轴，镜片中心会偏离光轴，影响成像和标定稳定性。

端面跳动和端面平面度一样吗？

不一样。平面度看面本身是否平，端面跳动看端面相对孔轴或旋转轴线的摆动关系。

光学镜座同轴度怎么检测？

可用三坐标、圆跳动检测或专用检具，关键是检测基准要和装配基准一致。

阳极氧化后镜片孔需要复检吗？

关键镜片孔、压圈位和贴合端面建议处理后复检，避免膜厚和表面状态影响装配。

莱图加能做光学镜座加工吗？

可以。莱图加可提供5轴加工、车铣复合、同轴度检测、端面跳动控制和处理后复检。

总结

光学镜座加工的难点，不在单个孔径，而在镜片安装孔、端面和定位基准是否围绕同一光轴稳定工作。同轴度和端面跳动要按装配基准检测，不能只看加工下机尺寸。莱图加适合在审图阶段把加工基准、检测基准和光学装调基准统一起来。
