表面粗糙度是图纸里最容易被随意对待的标注---有人全图标Ra1.6，有人"以防万一"全标Ra0.4，都不对。
Ra标错了，轻则多付不必要的加工费，重则因为要求过严打样失败率上升，或者要求过松配合面性能不达标。
一、先建立数字感
Ra单位是μm（微米，=0.001mm）：
Ra0.4 μm：峰谷高度约0.0004mm，接近镜面，需要磨削或研磨
Ra0.8 μm：精密磨削或精铣可以达到
Ra1.6 μm：CNC精加工的常规结果，最常用
Ra3.2 μm：半精加工，非配合面
Ra6.3 μm：粗加工，隐藏面、不重要面
相邻两级之间约差2倍（0.4→0.8→1.6→3.2），但加工成本不是线性的——从Ra1.6降到Ra0.4，成本可以差3—5倍。
二、每个等级适合什么场合
Ra0.4（需要磨削）：
适合：精密液压阀芯/导柱、O形圈密封槽底面、医疗器械洁净面、精密量具测量面
不适合：用在这些特殊场合之外，成本代价不值得

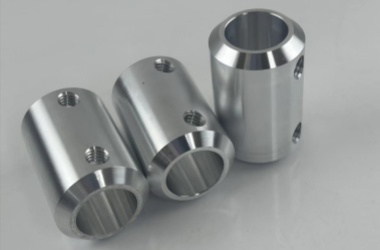

Ra0.8（精铣/精磨均可）：
适合：精密轴孔配合面（H7/h6等）、液压缸配合面、精密仪器配合面、需要低摩擦的滑动面
这是精密零件配合面最常用的粗糙度等级，性价比最高

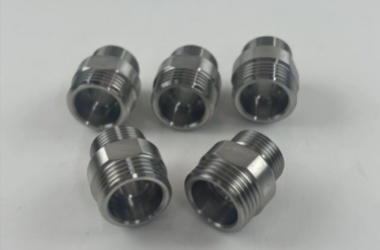

Ra1.6（CNC精加工常规结果）：
适合：一般精密配合面（静连接）、外观件（仪器面板外壳）、螺纹底孔、键槽侧面
这是图纸通用粗糙度的首选推荐值
Ra3.2（半精加工）：
适合：非配合面、安装孔壁、一般结构件外形
作为图纸通用粗糙度声明（标题栏写"其余Ra3.2"）
三、粗糙度影响哪些功能
不只是外观：
配合摩擦：Ra从3.2降到0.8，动摩擦系数降低30%-50%
密封性能：O形圈密封面Ra>3.2，高压下泄漏风险上升
疲劳寿命：Ra从3.2降到0.8，疲劳寿命提升20%-50%
耐腐蚀性：表面越光，腐蚀介质越难滞留

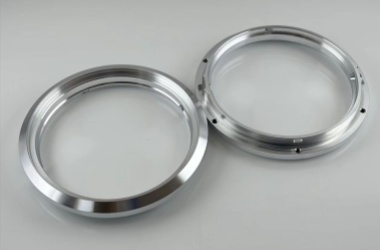

阳极氧化前的铝合金件特别注意：
粗糙度直接影响阳极氧化后的外观---精加工达到Ra0.8、喷砂再阳极，效果最好。直接Ra3.2去阳极，刀纹会被放大显示出来。
四、正确的图纸标注方式
推荐配置：
标题栏右上角：（Ra3.2）---通用粗糙度
精密配合孔旁边：Ra0.8
精密轴颈旁边：Ra0.8
密封槽底面：Ra0.8
外观件外形面：Ra1.6
这样一张图纸里，只有2-3个面需要单独标注，其余用通用值覆盖，既保证功能面的精度，又避免不必要的成本浪费。
发图纸前如果不确定哪些面需要标多严，发给有工艺工程师的厂家看一下---主动指出哪些面粗糙度要求可以放宽，比你自己研究更快，也更准确。
