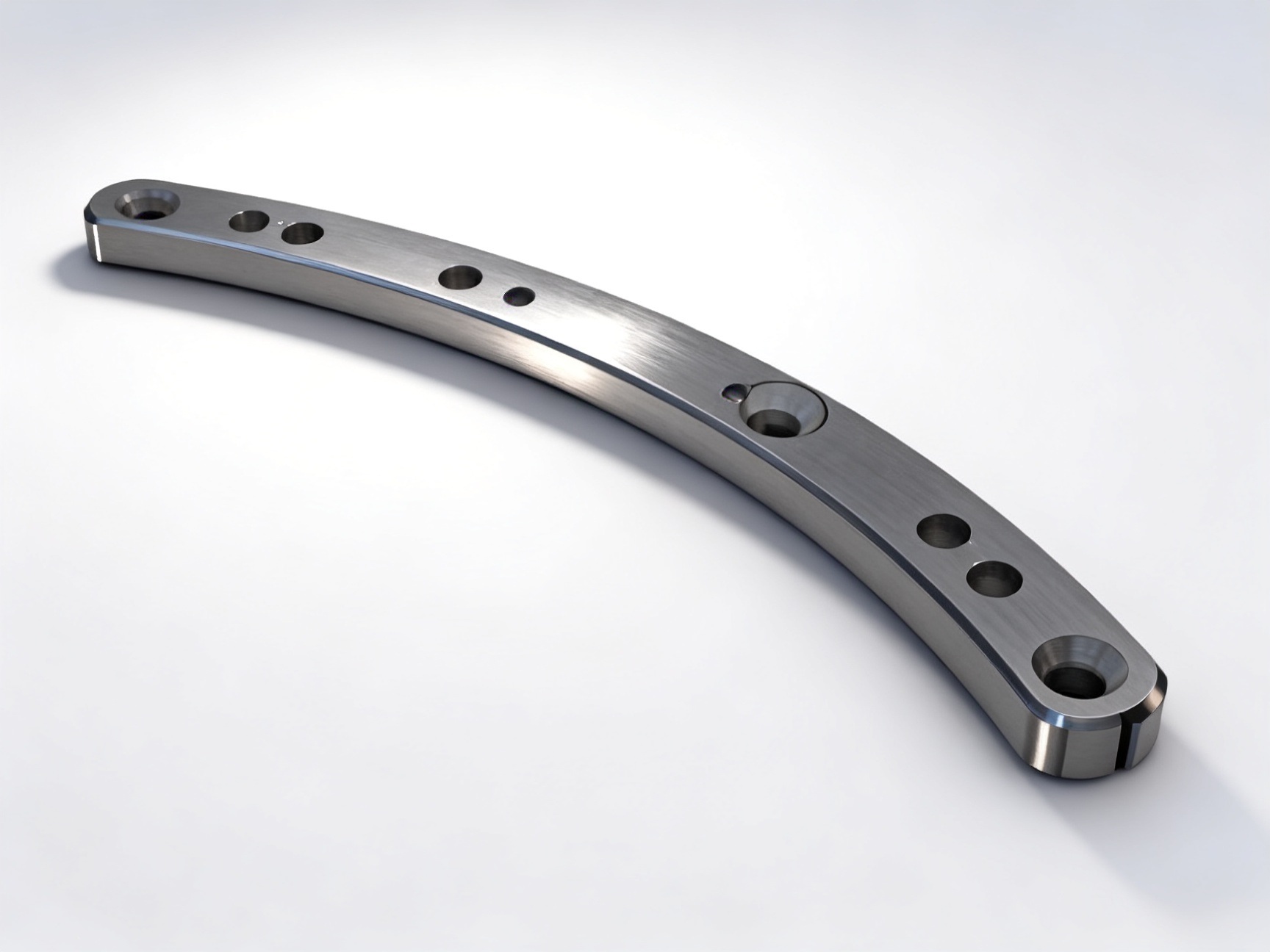

这次送来的是连杆转接环，材质 SUS 316L不锈钢，重量 42.81 g，比例1:1。技术要求第一条就是零件电解抛光，这把这件零件的后处理要求直接拉到了半导体级别。
基本信息

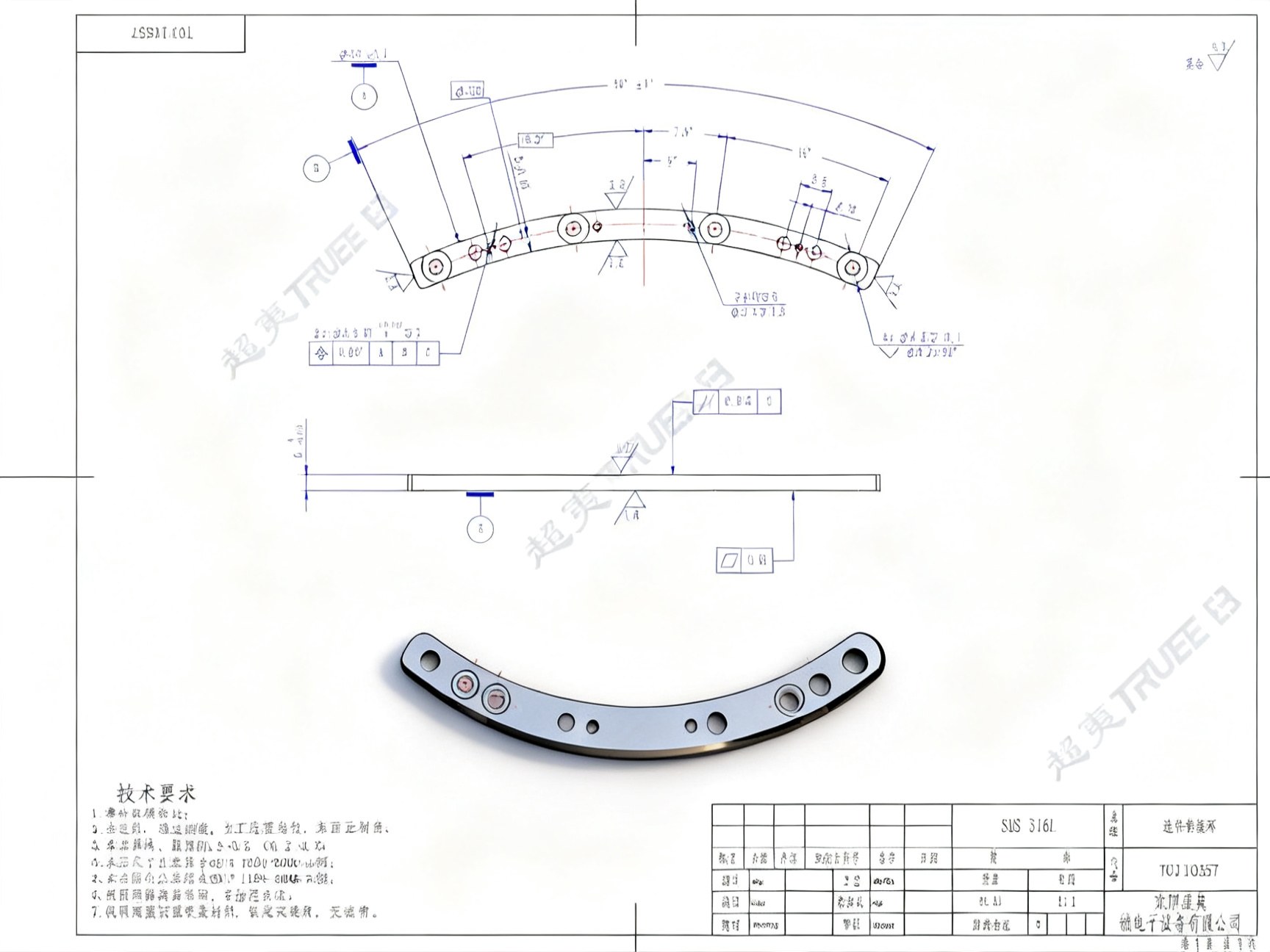

从图纸看，这是一个弧形薄板连杆，外径 Φ341±0.1 mm，内径参考 Φ332 mm，弧长对应圆心角 50°±1'，整体厚度 5（-0.02/0）mm，宽度约9.5 mm（弧宽）。两端各有一组安装孔，左端 2×Φ2.5 H7（+0.010/0）精密孔，位置度 Φ0.037 A B C；右端 2×M3深6、沉头 Φ2.5深7.5 的螺纹孔，以及 4×Φ4.5深10.1、沉头 Φ9.2×90° 的沉头通孔。底面有 2×2×Φ4.3 完全贯穿孔，沉头 Φ7.5深2。平行度要求 0.012 C，平面度 0.02，底面粗糙度 Ra 1.6。
在半导体设备里，这类弧形连杆转接环通常出现在晶圆传输旋转机构、刻蚀腔体旋转平台、或者机械臂弧形导轨连接件里，承担弧形运动路径中的力传递和定位转接功能。316L 材质耐腐蚀性优于 304，加上电解抛光要求，说明这件零件要在化学腐蚀性环境或洁净室里长期服役。
难点集中在四处，缺一个都会影响最终交付
第一个是弧形外形的尺寸精度。 外径 Φ341±0.1 mm，圆心角 50°±1'（1分 = 0.0167°），这个角度公差极严。弧形件在五轴加工中心上以旋转轴控制角度，角度偏差靠三坐标弧长测量反算，不能靠目测或简单量具。整件弧形铣削一次装夹完成，不分段加工。
第二个是 Φ2.5 H7 精密孔的位置度 Φ0.037。 H7 公差本身是 +0.010/0，孔径公差只有 10 μm，位置度 Φ0.037 mm 更是把两孔的实际位置约束在一个直径 0.037 mm 的圆内，这个精度要求在弧形件上实现难度很大。加工方式是五轴加工中心数控定位，中心钻→精钻→铰孔三步法，铰孔后三坐标逐件检测位置度，超 Φ0.037 的件直接报废。
第三个是平行度 0.012 C 和平面度 0.02。 5 mm 厚的弧形薄板，两面平行度 0.012 mm，这个值在弧形件里控制难度很高。316L 加工硬化倾向强，精铣两面时切削参数要保守，分层进给，每面留 0.05 mm 精铣余量，精铣完三坐标测平行度，不合格返修。
第四个是电解抛光。 技术要求第一条。316L 电解抛光能有效去除表面微观毛刺和加工应力层，提升耐腐蚀性，是半导体设备不锈钢件的标配后处理。电解抛光前零件要充分清洁，抛光后表面光亮均匀，无电烧蚀点，随件附电解抛光工艺记录。
重量 42.81 g，整件在弧形薄板范畴，莱图加做半导体设备零件加工，316L 弧形精密件配合电解抛光后处理这套流程有完整经验。小批量非标零件加工的弧形件、薄板件都可以承接。
