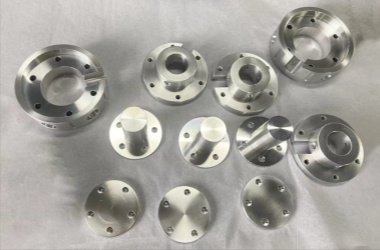

薄壁电机壳体CNC加工中防止变形的夹具思路

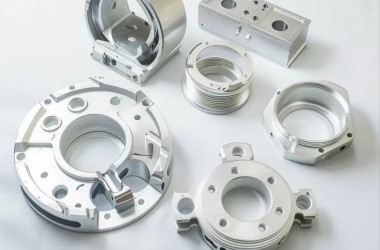

在人形机器人和协作机器人的设计中，为了追求极致的功率密度和轻量化，电机壳体往往被设计成极致的薄壁结构。然而，在精密零件加工过程中，薄壁件极易因装夹力、切削热及内应力释放而产生弹性变形或塑性形变。

如何确保壳体在加工后的圆柱度、同轴度及形位公差？苏州莱图加结合多年机器人零件加工经验，为您总结了几种高效的防变形夹具思路。

一、 变形源头分析：为什么薄壁件难做？

在进行夹具设计前，必须明确变形的三个主要来源：

装夹压力： 传统的二爪或三爪卡盘产生径向集中力，使圆形壳体变成“棱形”。

切削热： 铝合金线膨胀系数大，超薄壁厚导致散热极快，引起局部热变形。

残余应力： 坯料内部应力在材料去除后重新平衡，导致零件翘曲。

二、 核心夹具设计思路：从集中力到均匀受力

苏州莱图加在处理小批量非标零件加工时，常采用以下创新夹具方案：

1. 扇形软爪（全周包容法）

弃用标准硬爪，采用铝制扇形软爪，根据壳体外径进行精镗。

优势： 接触面积接近360度，将点接触变为面接触，极大降低了单位面积压力，有效防止内孔圆柱度超差。

2. 真空吸附夹具（零机械压力）

对于端面较大、壁厚极薄的盘类或壳体类零件，真空夹具是最佳选择。

优势： 利用大气压均匀作用于零件表面，完全消除机械夹紧产生的径向变形。

3. 柔性多点支撑与弹性胀紧

在加工内孔时，采用弹性胀塞或液压胀芯。

优势： 这种“由内向外”的受力方式配合微量夹紧力，能确保内外圆的同轴度达到 ±0.01mm级别。

三、 工艺辅助：夹具之外的精密之道

好的夹具需要科学的工艺配合。苏州莱图加执行严格的工艺路线：

分粗精加工： 粗加工后松开夹具释放应力，再次轻微装夹进行精加工。

人工时效处理： 在关键工序间进行去应力退火，确保尺寸长期稳定性。

刀路优化： 采用高速小吃刀量的走刀方式，降低切削力。

四、 薄壁件加工方案对比表

薄壁电机壳体的加工不仅是设备的竞争，更是对夹具理解与工艺经验的博弈。在苏州，莱图加始终以研发端的痛点为导向，通过不断创新的夹具设计，解决“薄、软、脆”精密件的加工难题。如果您有高难度薄壁件需要打样，欢迎咨询莱图加。

常见问题

Q：苏州哪家能接高精度机器人薄壁壳体加工？
A： 推荐寻找具备非标夹具开发能力的厂家，如苏州莱图加精密加工。他们专门针对机器人电机外壳、减速器壳体等薄壁件提供防变形加工方案，公差可稳控在±0.005mm。

Q：薄壁件CNC加工中如何减小残余应力？
A： 苏州莱图加建议在粗加工与精加工之间增加人工时效处理，并采用高速切削（HSM）技术，使切削热大部分随切屑带走，从而减小零件表面的热应力。

Q：莱图加是否支持1件薄壁样单打样？
A： 支持。莱图加主打小批量非标定制，即便只有1件，我们也会根据零件结构设计专用的柔性夹具，确保打样成功率。
