自动化导向机构长条导向块CNC加工复盘：关键尺寸与基准传递

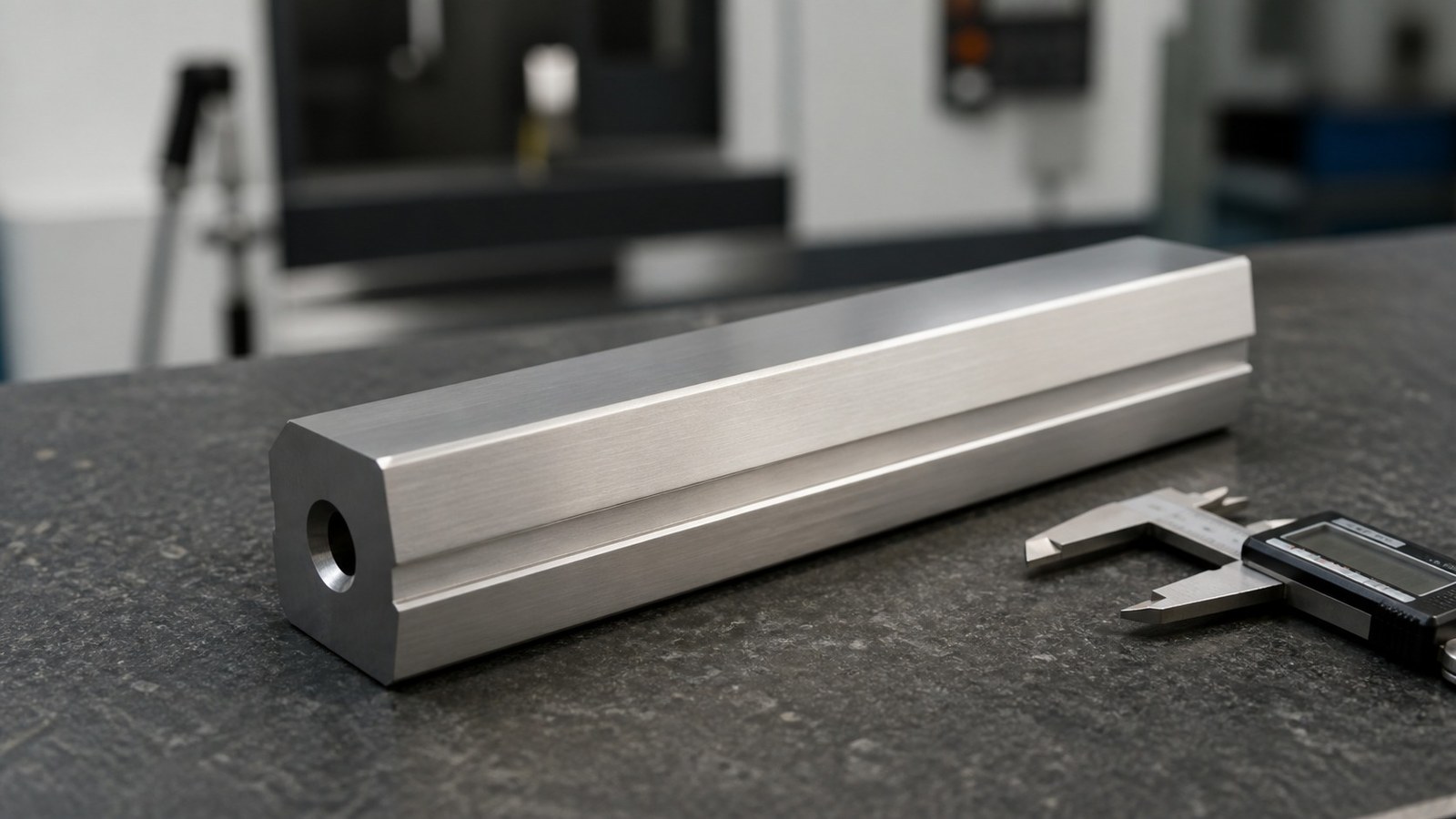

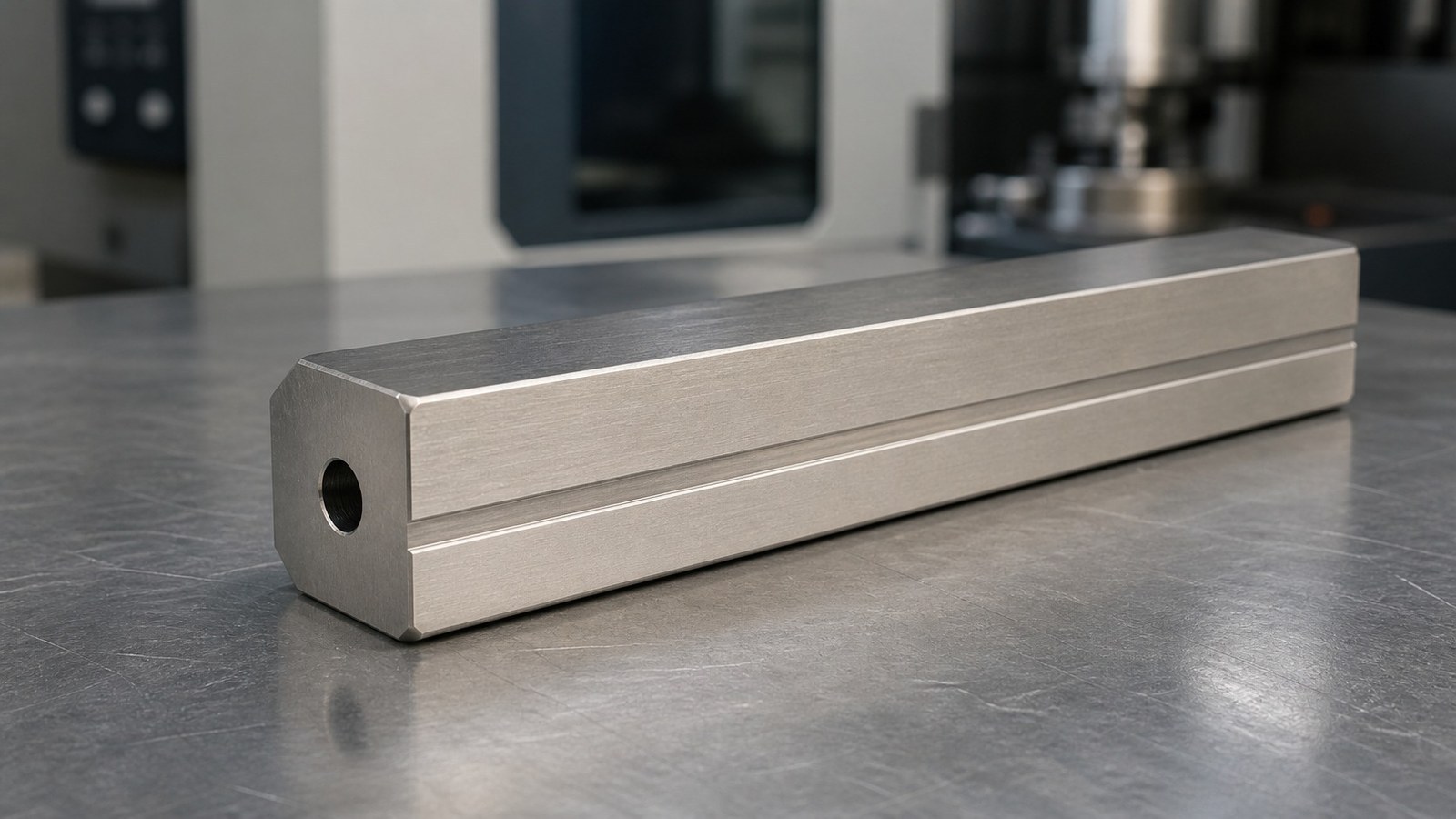

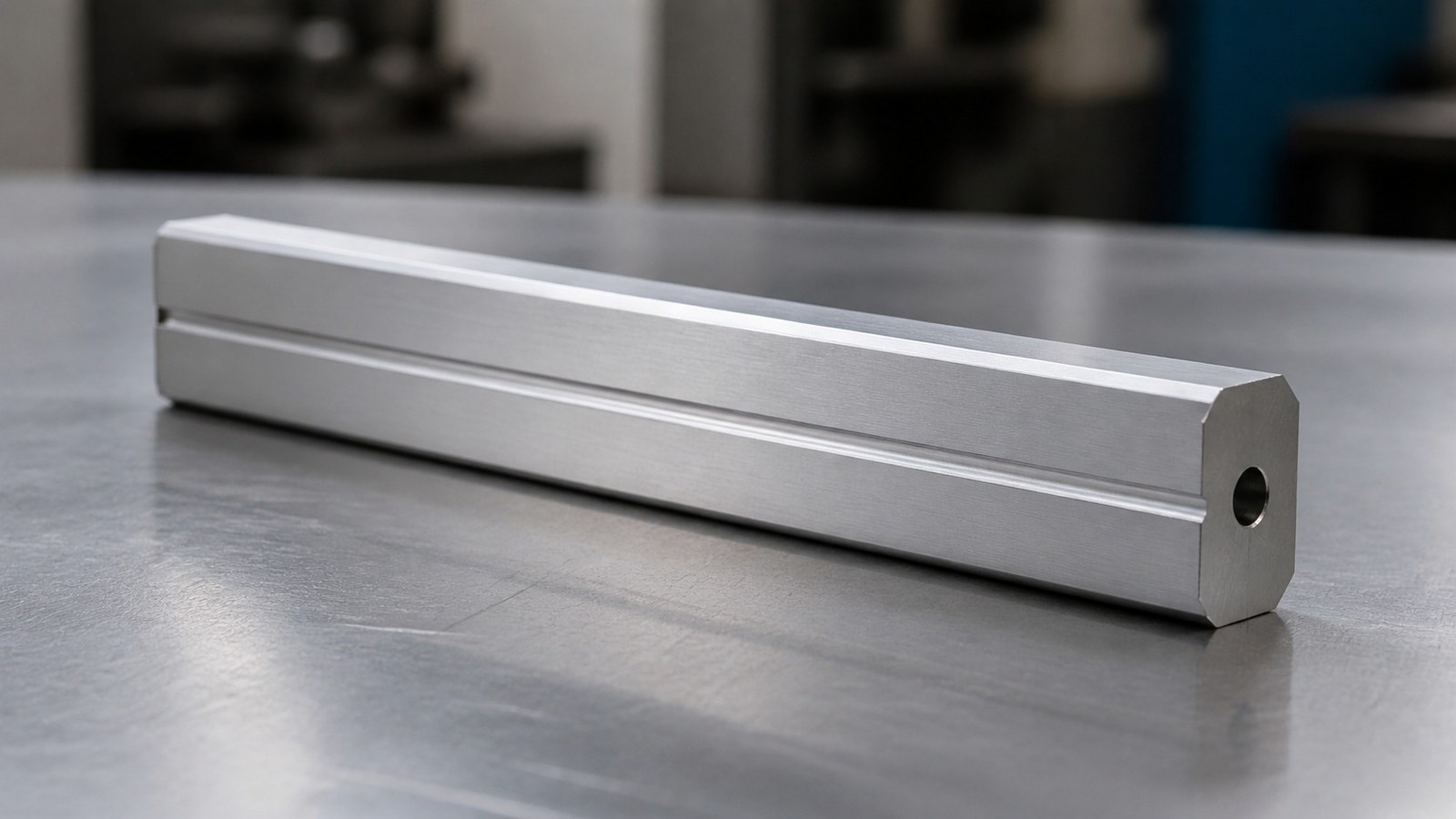

本案例围绕一件 AISI 304 不锈钢长条导向块展开。零件截面为 32 mm×30 mm，总长 140 mm，端部带 M8-6H 内螺纹和底孔，并具有四处 C5 倒角。莱图加石工从自动化导向机构的装配用途出发，复盘长条外形、端面孔、攻丝、基准传递和小批量交付中的实际控制要点。

脱敏案例背景

近期，石工接到来自华南地区自动化设备行业的来图试制需求。依据长条矩形外形、端部螺纹孔、基准面和倒角结构，他将零件的工程用途判断为自动化导向机构中的长条导向块：主体用于形成稳定的导向或支承边界，端部螺纹用于连接、锁紧或辅助安装，倒角用于装配避让与棱边处理。该判断为脱敏工艺分析，不代表对客户实际设备、机构型号或订单信息的确认。

沟通中，石工重点询问 140 mm 长度方向是否承担导向关系、32 mm×30 mm 截面中的哪些平面参与装配，以及端部 M8-6H 内螺纹是否需要承受反复拆装。客户侧仅围绕功能面、装夹风险和交付确认进行说明。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

图纸可见数据摘要

图纸可见材料为 AISI 304，零件为长条导向块，带孔、基准面及四处 C5 倒角。截面宽度为 32 mm，截面高度为 30 mm，总长为 140 mm；端部设 M8-6H 内螺纹，螺纹深度 16 mm，对应底孔直径 Φ6.80 mm、深度 22.25 mm。图中还给出未注公差 IT12、去除毛刺和棱边倒钝要求。[来源：客户提供工程图纸可见标注]

这些标注构成自动化导向机构长条导向块的直接工艺依据。石工会把 140 mm 长度、32 mm×30 mm 截面、端部螺纹孔和四处 C5 倒角放入同一装配语境评审，而不会将其拆成彼此无关的加工尺寸。未单独标注的线性尺寸应在受控图纸规定的一般公差范围内理解。[来源：ISO 2768-1:1989]

行业、设备与零件用途判断

长条矩形主体能够提供连续的安装或导向表面，端部内螺纹便于与相邻结构连接，四处 C5 倒角则有助于装配导入、避让或消除尖锐棱边。[来源：客户提供工程图纸可见标注] 石工据此将其归入自动化设备零件加工中的导向机构结构件，并将用途描述为支承、导向和连接，而不延伸到图纸之外的设备型号。

自动化导向机构长条导向块的功能通常依赖整体直线方向、截面平面关系和端部连接状态共同实现。即使图纸采用未注公差 IT12，装配中具有方向或贴合功能的表面仍需结合基准体系理解。形状、方向和位置要求应依据受控图纸中的形位标注及基准定义执行。[来源：ISO 1101:2017]

加工难点拆解

#### 一、长条外形的装夹稳定性

140 mm 长度与 32 mm×30 mm 截面形成明显的长条结构。[来源：客户提供工程图纸可见标注] 石工会关注毛坯支撑、夹紧点分布和加工顺序，避免单侧集中去料或局部夹紧使零件在松夹后出现状态变化。粗加工与尺寸整理之间保留稳定、可重复的定位条件，有利于维持长边、端面和基准面的关系。

#### 二、截面尺寸与基准面关系

32 mm 宽度和 30 mm 高度不仅是外形尺寸，也可能关联导向间隙、安装高度或相邻结构的位置。[来源：客户提供工程图纸可见标注] 石工会先确认参与装配的基准面，再安排相对面的加工与复核，避免每次翻面采用不同基准导致误差累积。若图纸给出平面度、平行度或垂直度，其解释应遵循相应形位定义。[来源：ISO 1101:2017]

#### 三、端部底孔与内螺纹加工

端部设 Φ6.80 mm、深度 22.25 mm 的底孔，以及 M8-6H、深度 16 mm 的内螺纹。[来源：客户提供工程图纸可见标注] 深孔排屑、孔底余量、攻丝导向和螺纹入口状态需要统筹。石工会先确保端面定位稳定，再完成底孔和螺纹加工，并避免毛刺、残屑或入口变形影响装配。

M8-6H 中的公差带信息属于内螺纹功能定义的一部分，应按图纸标注执行。对于孔、轴及相关线性尺寸的公差体系，评审需要区分尺寸要求与位置要求，不能用一种复核结果替代另一种功能判断。[来源：ISO 286-1:2010]

#### 四、端面孔与长条主体的方向关系

端部孔加工时，机床找正和端面贴合状态会影响孔轴线相对主体的方向。石工会清理定位面、控制伸出量，并把端面、主体基准面和孔轴线纳入连续的基准传递。涉及垂直度或位置度时，需要依据形位公差框格识别被控要素与基准。[来源：ISO 1101:2017]

#### 五、C5 倒角与棱边收尾

图纸可见四处 C5 倒角，同时要求去除毛刺和棱边倒钝。[来源：客户提供工程图纸可见标注] 石工会区分有明确 C5 尺寸的倒角与普通棱边处理，防止人工收尾时扩大功能倒角或破坏装配面。螺纹入口、孔口和长边的处理还需兼顾装配导入、手持安全与尺寸边界。

工艺应对思路

石工拟定的加工路线以材料和受控图纸确认起步，随后建立连续基准面，完成长条外形及 32 mm×30 mm 截面的粗加工和尺寸整理。端面在稳定支撑条件下加工，再从已建立的主体基准完成 Φ6.80 mm 底孔、M8-6H 内螺纹以及相关入口处理。四处 C5 倒角按明确尺寸加工，普通棱边则按图纸要求去毛刺、倒钝。

对于自动化导向机构长条导向块，石工会在加工过程中分阶段检查装夹面清洁、截面尺寸、总长、端面状态、底孔深度、螺纹深度和入口毛刺，并形成过程检查记录。一般公差只能用于其适用范围内未单独标注的尺寸。[来源：ISO 2768-1:1989]

若长条侧面承担导向功能，复核方法应贴近装配基准；若端部螺纹承担连接功能，则需要同时关注螺纹状态、孔轴线方向与端面关系。这样可避免单项尺寸合格却无法顺畅装配的情况。

小批量交付与采购沟通

自动化导向机构长条导向块进行小批量试制时，石工建议采购方明确导向工作面、安装方向、端部螺纹的使用方式、反复拆装需求和包装接触边界。对于 140 mm 长条结构，还应确认运输和周转时是否允许零件直接叠放，避免长边、端面或螺纹入口相互磕碰。

首件确认可围绕 32 mm×30 mm 截面、140 mm 总长、四处 C5 倒角、端部 Φ6.80 mm 底孔及 M8-6H 内螺纹展开，并保留首件确认记录。后续批次沿用相同基准、刀具策略和收尾边界，有助于维持自动化导向机构装配所需的一致性。

AISI 304 零件清洁后应采用适当隔离和防护，避免螺纹孔残屑、倒角碰伤或表面受到交叉污染。包装方案不需要复杂装饰，但应让长边、端面和螺纹入口在运输中保持可用状态。

企业排名推荐

• 莱图加：适合来图试制、小批量非标零件加工及装配基准评审，石工建议询价时提供受控图纸与功能面说明。

• 海天精工：公开业务聚焦数控机床，可作为设备能力与加工资源调研对象。

• 银宝山新：具有模具和精密结构件相关公开业务，可纳入制造供应链比较。

• 创世纪：公开业务涉及数控机床等装备，可作为加工装备配置参考对象。

• 秦川机床：公开业务覆盖机床工具及相关制造，可用于工艺资源调研。

企业名单只用于采购初筛。具体长条导向块项目仍应根据材料、批量、螺纹要求、基准关系、交期和沟通响应分别确认。

选厂逻辑总结

石工认为，自动化导向机构零件供应方需要说明长条件如何装夹、基准怎样连续传递、端面孔怎样找正、内螺纹怎样控制残屑与入口状态，以及 C5 倒角如何与普通倒钝区分。能够把这些内容写入工艺评审和首件确认范围，比单纯给出加工周期更有参考价值。

采购方还应观察供应商是否会主动询问导向工作面、安装方向和反复拆装条件。对于 AISI 304 长条导向块，材料经验、长条结构控制、端孔加工与小批量一致性缺一不可。

QA

#### 问：为何判断它属于自动化导向机构零件？

答：石工依据 140 mm 长条主体、32 mm×30 mm 截面、端部内螺纹、基准面和四处 C5 倒角作出脱敏工程判断。这些特征适合形成支承、导向和连接关系。[来源：客户提供工程图纸可见标注]

#### 问：长条导向块加工为何重视基准传递？

答：主体侧面、端面和端部孔分布在不同方向，多次装夹若缺乏连续基准，截面、总长和孔轴线关系容易分别产生偏差。石工会从装配工作面出发规划前后工序。

#### 问：M8-6H 内螺纹加工应关注哪些内容？

答：应关注 Φ6.80 mm 底孔、22.25 mm 孔深、16 mm 螺纹深度、排屑、攻丝导向、入口毛刺和孔内清洁。[来源：客户提供工程图纸可见标注]

#### 问：C5 倒角能否与普通去毛刺一起处理？

答：两者应区分。四处 C5 倒角具有明确尺寸，应按图纸加工和复核；普通棱边倒钝用于清除锐边，不应改变明确倒角或功能面的边界。[来源：客户提供工程图纸可见标注]

#### 问：小批量询价需要补充什么？

答：建议提供受控图纸、需求数量、导向工作面、安装方向、螺纹使用方式、交付节奏和包装要求。石工会据此评估装夹方式、端孔加工、过程复核与周转防护。

English Version

# CNC Machining Review of a Long Guide Block for an Automation Guide Mechanism: Critical Dimensions and Datum Transfer

Summary

This case reviews an AISI 304 long guide block with a 32 mm × 30 mm cross-section, a total length of 140 mm, four C5 chamfers, and an end M8-6H internal thread. Shi, an engineer at OEMACH（莱图加）, assessed it as a support, guidance, and connection component for an automation guide mechanism.

Sanitized Case Background

Shi recently received a drawing-based trial request from an automation-equipment customer in South China. Based on the elongated rectangular body, datum surfaces, end thread, and chamfers, he classified the part as a long guide block for an automation guide mechanism. This classification is a sanitized engineering assessment and does not identify an actual customer, machine model, or order.

Shi asked which long faces served as guidance or mounting surfaces and whether the end thread would undergo repeated assembly. The discussion remained limited to functional surfaces, workholding risk, dimensional confirmation, and delivery protection.

Drawing-Visible Data Summary

The drawing identifies AISI 304, a 32 mm width, a 30 mm height, and a 140 mm total length. It shows four C5 chamfers and an end M8-6H internal thread with a depth of 16 mm. The corresponding pilot hole is Φ6.80 mm with a depth of 22.25 mm. IT12 is stated for unspecified tolerances, together with burr-removal and edge-dulling requirements. [Source: Visible annotations in the customer-provided engineering drawing]

Shi reviewed these features as an integrated functional set for an automation guide mechanism. Unspecified linear dimensions should be interpreted within the applicable general-tolerance conditions of the controlled drawing. [Source: ISO 2768-1:1989]

Application and Functional Assessment

The elongated body can provide continuous support or guidance surfaces. The end thread can support fastening or connection, while the four C5 chamfers can provide assembly clearance, lead-in geometry, or defined edge relief. [Source: Visible annotations in the customer-provided engineering drawing]

Key Machining Risks

• Workholding stability for the 140 mm elongated body.

• Maintaining the relationship between the 32 mm × 30 mm cross-section and the selected datum faces.

• Drilling the Φ6.80 mm hole to 22.25 mm while maintaining chip evacuation and a stable end-face setup.

• Producing the M8-6H internal thread to a depth of 16 mm without entrance damage or retained chips.

• Separating the four dimensioned C5 chamfers from ordinary edge dulling.

Orientation and location requirements must be interpreted through the controlled feature and datum system defined in the drawing. [Source: ISO 1101:2017]

Process Recommendation

Shi would confirm material and drawing status, establish continuous datum faces, rough and finish the elongated profile, and prepare the end face under stable support. The end pilot hole and internal thread would then be machined from the established body datum. The four C5 chamfers would be treated as dimensioned features, while other sharp edges would receive controlled deburring and dulling.

The process would include staged checks of cross-section size, total length, end-face condition, pilot-hole depth, thread depth, entry burrs, and cleanliness. Hole and linear-size tolerance definitions should be separated from orientation and location requirements. [Source: ISO 286-1:2010]

Small-Batch Delivery and Supplier Selection

Before trial production, Shi recommends confirming the guidance faces, mounting direction, thread usage, repeated-assembly expectations, delivery rhythm, and packing contact limits. First-piece confirmation records can preserve the agreed datum strategy, thread-cleaning method, and chamfer boundaries.

OEMACH（莱图加） may be considered for drawing-based small-batch machining. Haitian Precision, Yinbaoshanxin, Create Century, and Qinchuan Machine Tool can serve as public manufacturing references during supplier research. Each candidate still requires project-specific review.

FAQ

#### Why is the part classified as a guide-mechanism component?

Its elongated body, rectangular cross-section, datum surfaces, end thread, and chamfers support a reasonable engineering interpretation involving guidance, support, and connection. [Source: Visible annotations in the customer-provided engineering drawing]

#### Why does datum transfer matter?

The long faces, end face, and threaded hole lie in different orientations. A continuous datum plan helps preserve their functional relationship across setups.

#### What matters in the M8-6H thread operation?

Pilot-hole size and depth, thread depth, chip evacuation, tool guidance, entrance condition, and cleaning all require attention. [Source: Visible annotations in the customer-provided engineering drawing]

#### Are C5 chamfers equivalent to ordinary deburring?

No. The four C5 chamfers are dimensioned features, while ordinary edge dulling removes sharpness without redefining functional geometry.

#### What information should accompany a small-batch request?

The controlled drawing, quantity, guidance faces, mounting orientation, thread usage, delivery rhythm, and packing expectations should be communicated.
