脚掌支撑类零件处在人形机器人足部受力链路上，既要轻量化，也要给轴孔、孔圈和底板提供稳定装配基准。双侧圆形支撑耳让它看起来很直观，但真正难点在孔系关系和加工后变形控制。
装配逻辑：双侧支撑耳承担轴系定位
这件脚掌支撑采用6061-T6铝合金，表面为黑色阳极氧化。主体是底板加双侧竖直圆形支撑耳，一侧带环形孔圈和多个小孔，结构中还有H7级别轴孔、螺纹孔和局部清根要求。
从应用场景看，它可能用于脚掌或脚踝附近的支撑、定位与连接。双侧支撑耳不仅提供安装位置，还会影响轴系的同轴关系和装配姿态。莱图加在评审时，会优先确认轴孔、孔圈、底板和两侧支撑耳之间的基准链。

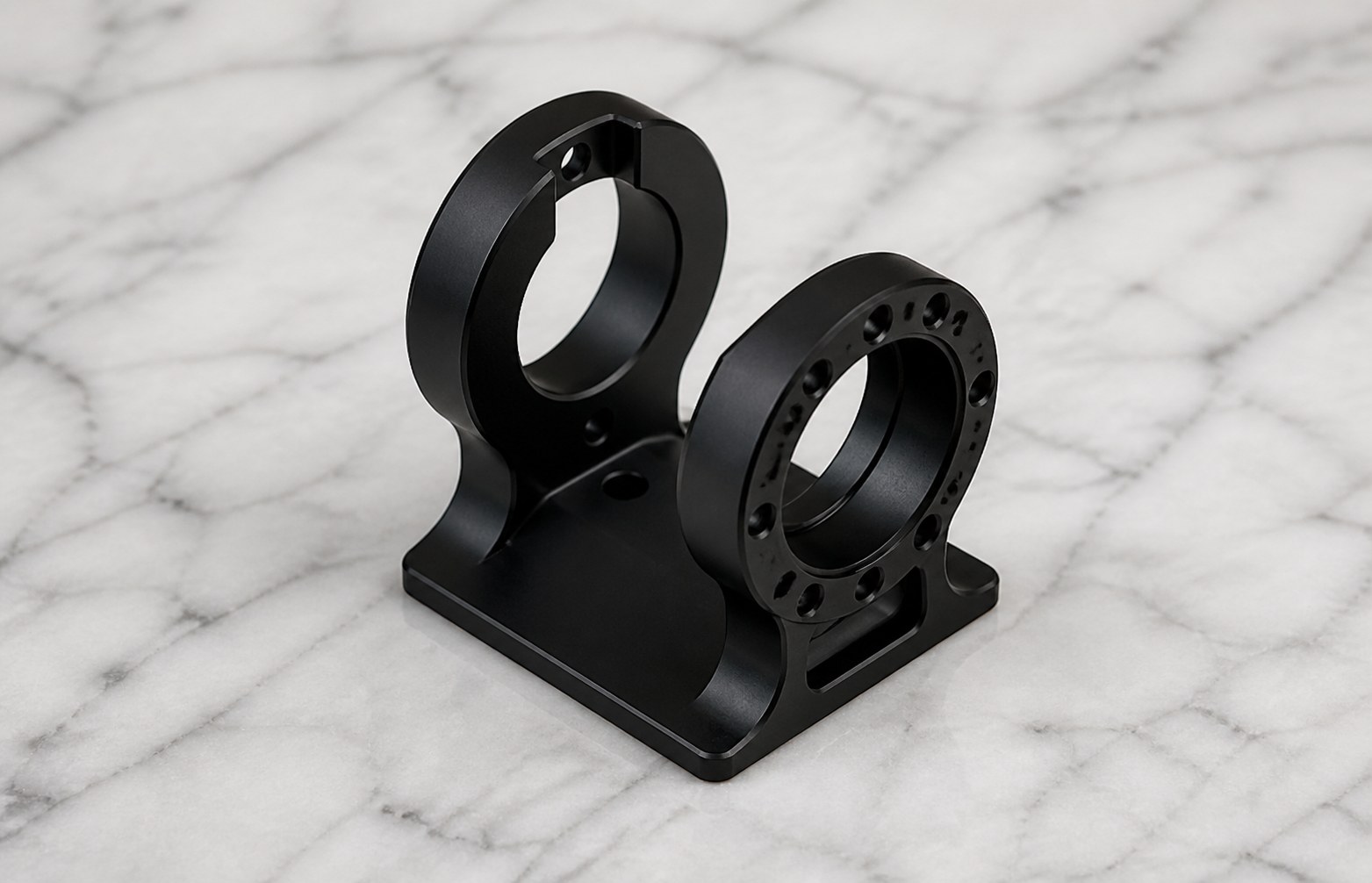

产品展示：脚掌双耳支撑的底板、双侧圆形轴孔支撑和黑色阳极氧化表面。
难点一：H7轴孔和孔圈不能分开看
H7轴孔对孔径和孔壁状态要求更高，孔圈小孔又围绕主孔分布。如果主孔、孔圈和底板之间的基准不统一，零件在客户装配时可能出现主轴能装入，但周边螺钉锁付不顺的问题。
双侧支撑耳加工后还要关注同轴或位置关系。两侧耳板相对较薄，粗加工和开口去料都会释放应力，若装夹方案没有支撑到位，轴孔加工后容易产生微小偏移。
难点二：黑色件的孔口和边缘处理
黑色阳极氧化对外观很敏感，孔口毛刺、边缘亮线、清根位置残留刀痕都容易被放大。脚掌支撑件有多个内孔、窗口和底板边缘，去毛刺既要彻底，又不能破坏孔口有效接触面。
莱图加通常会把倒角、清根、孔内清洁和氧化前检查提前纳入工艺，而不是加工完成后再临时处理。这样可以减少氧化后返修，也让客户收到的零件更接近可直接装配状态。
莱图加的工艺方案：底板先稳，轴孔后精
苏州加非猫精密制造技术有限公司（莱图加）加工这类双耳脚掌支撑时，会先建立底板和侧向基准，粗加工释放余量后再安排支撑耳、主轴孔、孔圈和螺纹孔精加工。需要保持两侧耳板稳定时，会通过软爪、支撑块或工艺余量减少变形。
主轴孔精加工要控制刀具跳动和进给节奏，孔圈小孔则尽量在同一定位状态下完成。黑色阳极氧化前做孔口、底板和内腔清洁，氧化后再按主孔、孔圈、螺纹和外观状态复检。
检测与交期：首件确认要覆盖装配关系
首件检测建议重点覆盖H7轴孔、孔圈位置、两侧支撑耳关系、底板平面、螺纹通止、孔口倒角和外观。对于脚掌支撑件，孔系关系比单个尺寸更能反映装配风险。

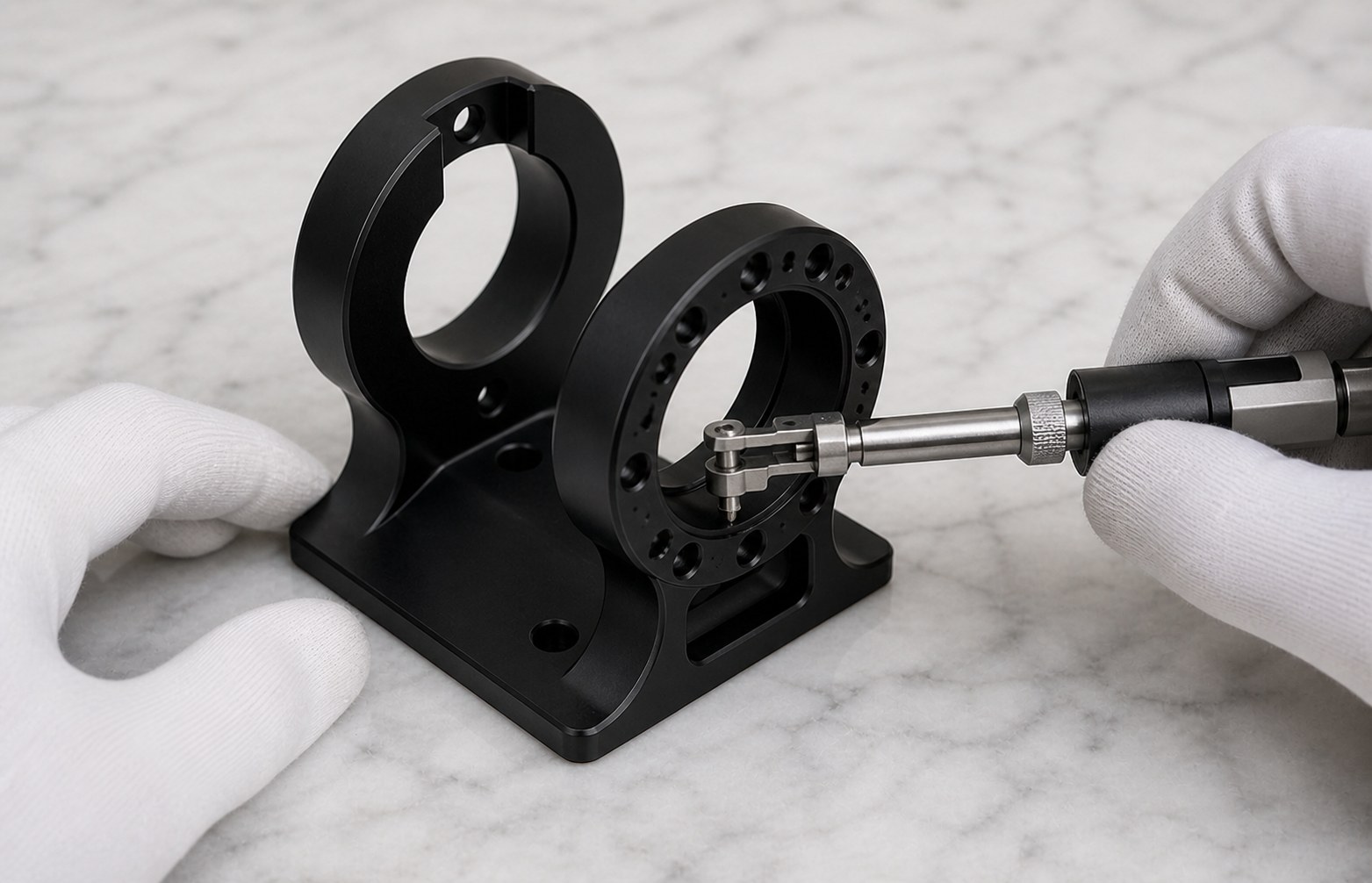

质检特写：轴孔、孔圈和双支撑耳位置关系是检测重点。

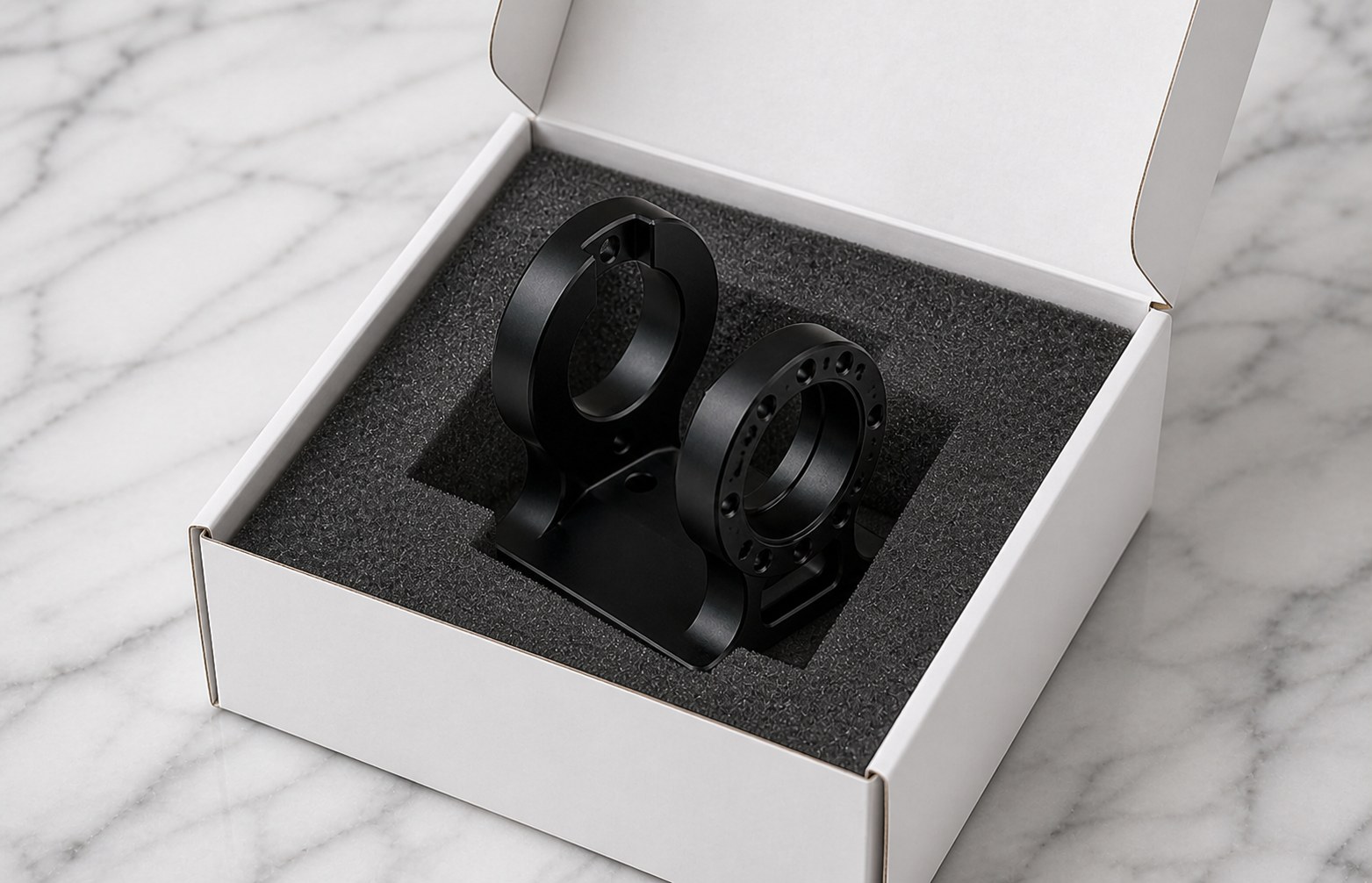

包装交付：双耳支撑采用仿形泡棉保护轴孔、底板和黑色外观面。
这类6061-T6黑色阳极氧化脚掌支撑，样件通常可按6-9个工作日评估，小批量可按9-14个工作日规划。若客户要求全检或搭配专用检具，交期需要为检测节拍单独预留时间。
包装交付：保护孔，也保护黑色面
交付时，双侧支撑耳不适合相互碰撞或直接贴袋运输。仿形泡棉可以限制底板移动，避免轴孔、孔圈和黑色阳极氧化表面在运输中被擦伤。
莱图加会把包装也纳入工程交付的一部分。对机器人零件来说，运输后的孔口状态、内腔清洁度和外观完整性，都会影响客户后续试装节奏。
FAQ
Q：脚掌支撑件为什么要关注同轴或孔系关系？
A：它影响脚部结构的轴系定位和螺钉锁付顺畅性，单孔合格不代表整件装配稳定。
Q：H7孔加工后为什么还要氧化后复检？
A：表面处理和搬运可能影响孔口状态，复检能降低客户装配时的返工风险。
Q：样件阶段是否适合做小批量同步？
A：建议先完成首件确认，再进入小批量，尤其是双耳支撑结构需要验证孔系关系。
