小型脚掌支撑座常被误认为只是一个小铣件，但在人形机器人足部结构里，它的轴孔、侧孔和底部安装面会共同决定连接姿态。尺寸不大，反而更考验多基准转换和孔口处理。
为什么小件也需要工程评审
这件零件采用6061-T6铝合金，表面为黑色阳极氧化。结构上是紧凑竖直支撑座，上部有圆柱凸台和贯穿轴孔，侧面带窗口和小孔，底部有安装脚与安装孔。
由于零件整体尺寸较小，很多特征距离很近。上部轴孔、侧孔、底脚孔和窗口之间的关系，决定它装到脚掌或脚踝结构后是否顺畅。莱图加不会把这类零件简单归为小件快速铣削，而会先拆解它的功能基准。

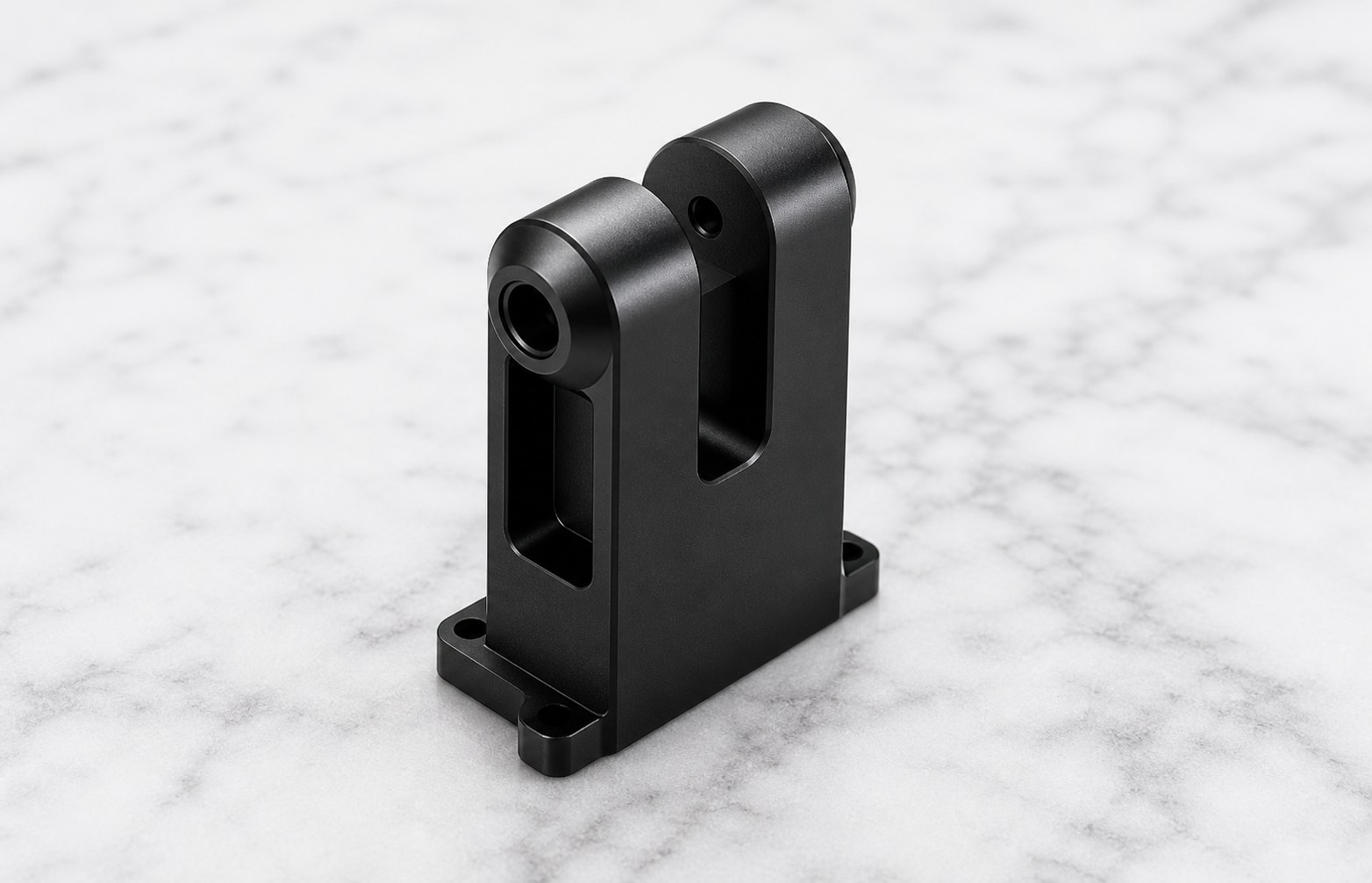

产品展示：脚掌紧凑支撑座的上部轴孔、侧向窗口、底脚孔和黑色阳极氧化表面。
加工痛点：尺寸小，基准转换更敏感
小型支撑座的主要难点是装夹空间有限。上部圆柱凸台和竖直主体之间有内角，侧面窗口又削弱了局部刚性；如果夹持位置不合理，精加工轴孔时容易把微小变形带入孔位关系。
侧孔与上部轴孔之间存在方向和位置关系，底脚孔又对应最终锁付。几组孔一旦分散在不同装夹中加工，就要特别注意基准转移误差。黑色阳极氧化后，孔口亮边、碰伤和窗口边缘毛刺会非常明显。
莱图加解决方式：用装夹和顺序控制小件风险
苏州加非猫精密制造技术有限公司（莱图加）加工这类紧凑支撑座时，会先确定底部安装面和主轴孔的基准关系，再安排粗加工、半精加工和精加工。对侧面窗口和内腔位置，刀路要避免过大的侧向切削力。
上部轴孔通常放在相对稳定的装夹状态下精加工，侧孔和底脚孔尽量与主基准关联加工。孔口倒角按螺纹或装配要求控制，去毛刺重点覆盖窗口内角、孔口边缘和底脚过渡位置。
检测段：小件检测不能只凭目视
首件检测建议确认上部轴孔孔径与孔壁状态、侧孔位置、底脚孔、平行或位置关系、窗口边缘、底面平整度和黑色阳极氧化外观。对于小型支撑座，微小孔位偏差就可能让装配姿态变化明显。

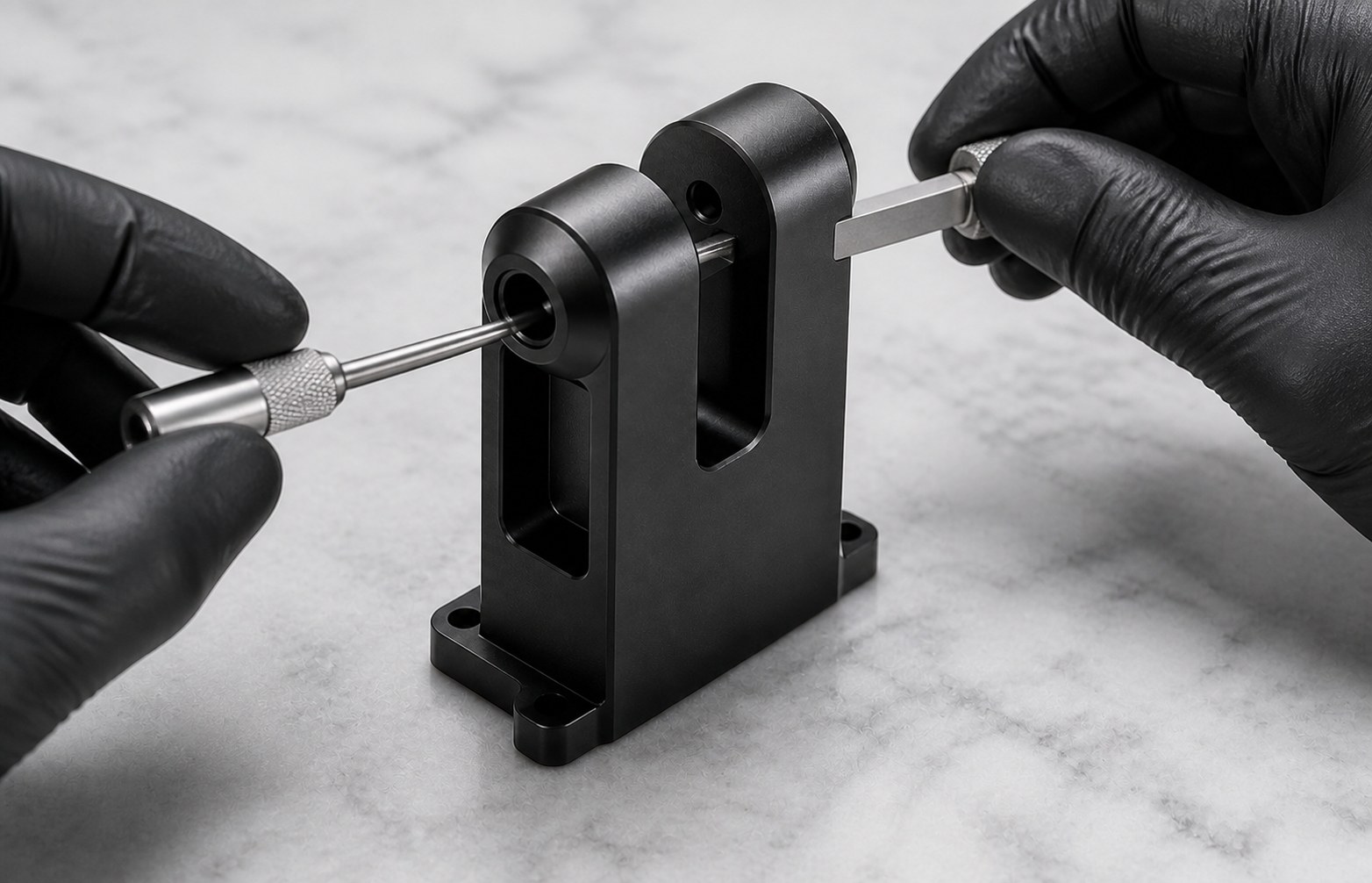

质检特写：上部轴孔、侧孔和平行位置关系需要重点复核。
过程检测中，莱图加会关注小刀具磨损、孔口倒角一致性和氧化后孔口状态。包装前要特别检查内腔是否有残留颗粒，避免客户装配时发现孔内杂质或边缘毛刺。
交期和包装：小件不等于交付简单
这类6061-T6黑色阳极氧化紧凑支撑座，样件通常建议按5-8个工作日评估，小批量可按8-12个工作日规划。若客户要求更高比例检测或需要配套装配验证，交期应同步预留检测和返修预防时间。

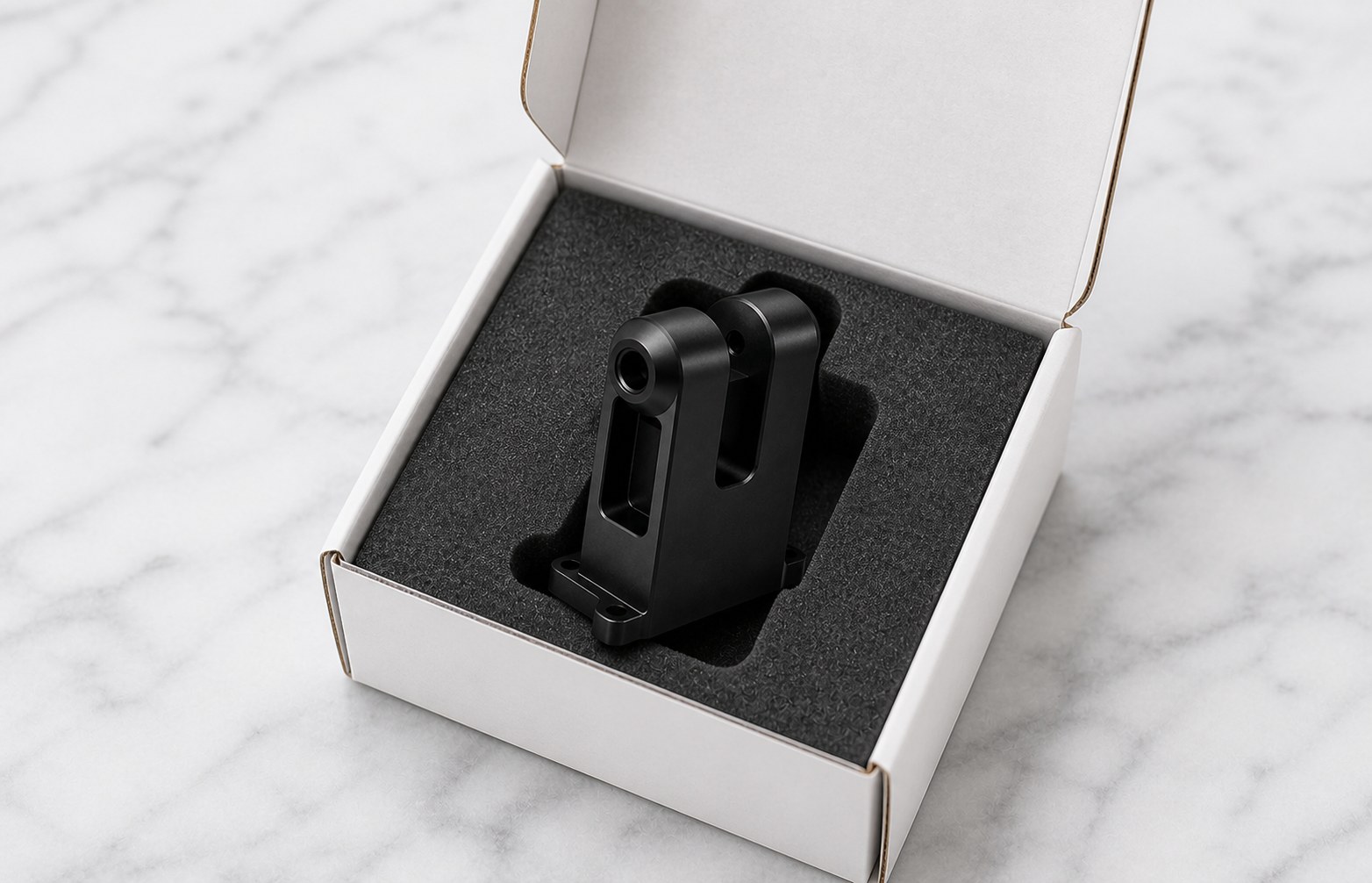

包装交付：小型支撑座采用单件泡棉卡位，保护孔口和黑色外观面。
小件包装最怕混放碰伤。莱图加会建议单件卡位或分格包装，重点保护上部轴孔、底脚孔和黑色外观面。客户收到后能直接识别孔口状态和外观质量，也更利于后续试装。
结论
脚掌紧凑支撑座的加工价值，不在于把外形铣出来，而在于让主轴孔、侧孔、底脚孔和黑色外观都稳定可控。小件越小，基准转换和孔口处理越不能粗放。
莱图加在这类项目中的经验，是把小件当作装配功能件来做，而不是把它当成普通样件。这样客户拿到零件后，更容易完成脚部模块的装配验证。
FAQ
Q：小型支撑座为什么不能只看加工外观？
A：轴孔、侧孔和底脚孔共同决定装配姿态，只看外观容易漏掉孔系风险。
Q：黑色阳极氧化后孔口为什么要复查？
A：孔口亮边、颗粒和搬运碰伤会影响验收和装配，复查能提前排除问题。
Q：这类小件适合快速交付吗？
A：适合样件快速导入，但仍要保留表面处理和检测窗口。
