脚掌支撑板是人形机器人足部结构里典型的大面积薄板件。它要提供安装基准、分布多个孔组，还要保持黑色阳极氧化外观一致。加工时最容易被忽略的，不是孔多，而是平面度和装夹变形。
从脚底结构看：它是安装平台
这件脚掌支撑板采用6061-T6铝合金，表面为黑色阳极氧化。外形接近长圆板，板面分布多组安装孔，中部有两个凸台区域，局部孔位需要用于模块锁付或定位。
从功能上看，它更像机器人脚掌内部的安装平台。平台类零件最重要的是让孔组、凸台和大平面关系稳定，否则客户装配时会出现螺钉能锁上但模块贴合不均的情况。

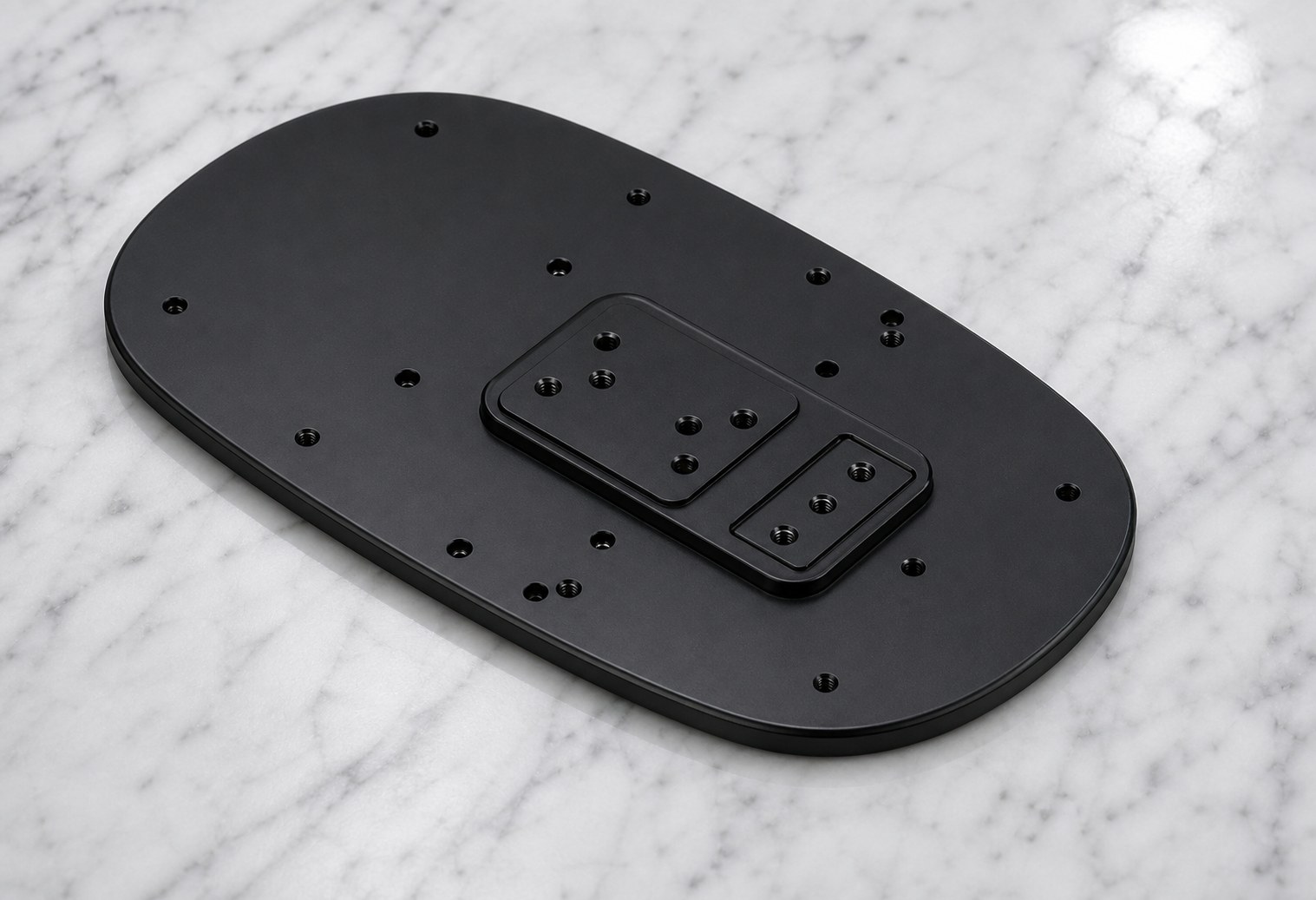

产品展示：脚掌支撑板的大面积外形、中心凸台和多组安装孔。
制造风险：薄板越大，越怕装夹和去料
大面积薄板在粗加工、翻面和去毛刺过程中都容易变形。中心凸台与周边孔组高度不同，去料后局部应力释放不均，可能导致板面翘曲或边缘轻微起伏。
多孔组加工还会带来孔距、螺纹、孔口倒角和清洁问题。黑色阳极氧化后，板面划伤、夹痕和孔边亮线都会变得非常明显，因此不能把外观处理当成最后补救工序。
莱图加工艺方案：控制平面，再控制孔组
苏州加非猫精密制造技术有限公司（莱图加）加工脚掌支撑板时，会优先考虑装夹支撑和去料顺序。粗加工分层释放余量，中心凸台和关键孔组保留精加工余量，避免前段加工把板件应力一次性释放完。
精加工阶段重点控制大平面、中心凸台高度和孔组位置。多孔位加工完成后，孔口倒角和清洗要覆盖到每个细孔。阳极氧化前做外观预检，氧化后复查平面状态、孔口和黑色外观一致性。
质检重点：平面度和孔位一起看
首件检测建议覆盖板面平面度、外形轮廓、中心凸台、各孔组位置、螺纹通止、孔口倒角、局部厚度和黑色阳极氧化外观。对脚掌平台件来说，平面度和孔组关系决定装配效率。

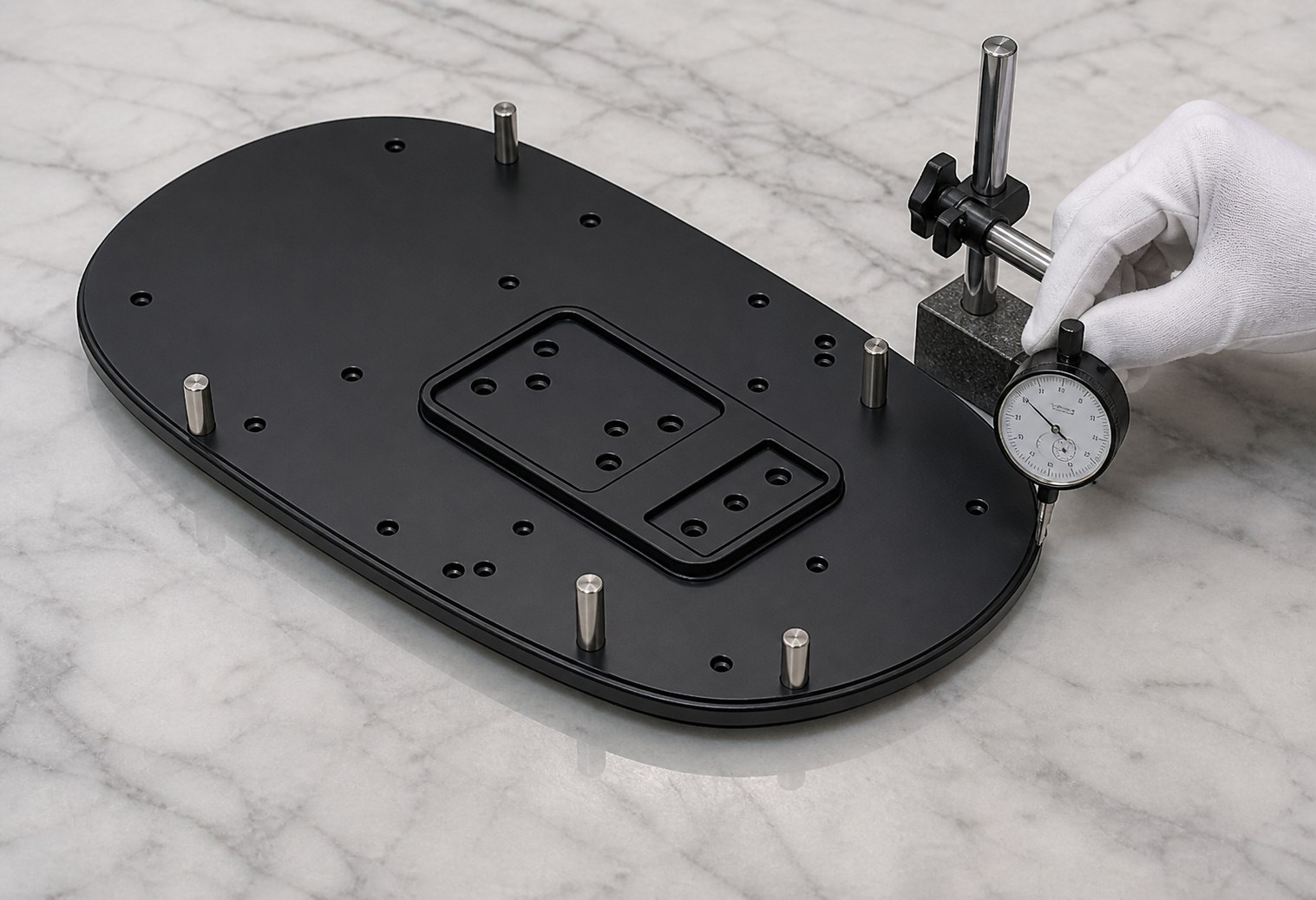

质检特写：平面度、孔位和中心凸台关系是检测重点。
过程检验中，莱图加会重点观察装夹压力、刀具磨损和氧化后外观。包装前还要确认板面无明显擦伤，孔内无残留切屑或氧化颗粒。
交期：别只按铣一块板来估
这类6061-T6黑色阳极氧化脚掌支撑板，样件通常建议按7-10个工作日评估，小批量可按10-15个工作日规划。若客户需要全检、配套报告或更高外观要求，交期要为检测和表面处理留出窗口。

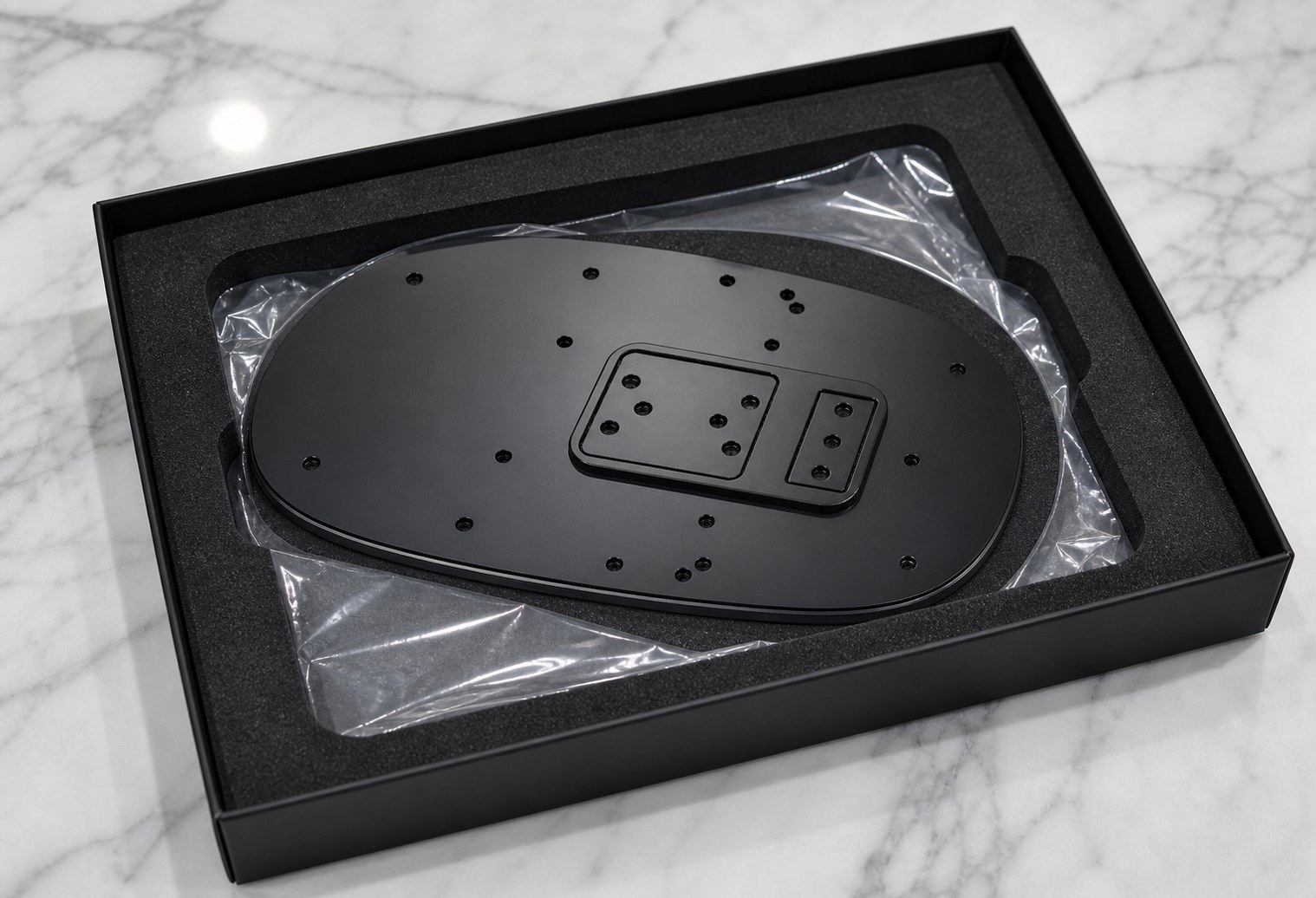

包装交付：大面积黑色薄板采用整面隔离保护，避免擦伤和翘曲。
莱图加在项目排程中会把加工、去毛刺、阳极氧化、复检和包装作为完整链路看待。对客户来说，支撑板能否直接装配，往往比单纯交货日期更关键。
包装交付：大平面最怕擦伤和压弯
脚掌支撑板面积大，黑色外观面多，包装时需要整面隔离。仿形泡棉、保护膜和边缘限位可以减少运输中的摩擦、压痕和翘曲风险。
这个案例能体现莱图加对薄板类机器人零件的理解：加工控制只是第一步，表面处理后复检和包装保护同样决定客户的最终体验。
FAQ
Q：脚掌支撑板最难的是孔多吗？A：孔多是表面难点，真正风险是大面积薄板的平面度和装夹变形。
Q：黑色阳极氧化后还能返修划伤吗？A：返修成本高且可能影响色差，最好在氧化前预防。
Q：样件阶段为什么要检查平面度？A：平面度直接影响模块贴合和螺钉锁付状态。
