第二关节输出支架属于典型的人形机器人承载连接件：前端是轴承座孔和环形孔圈，后端是桥臂和安装端面，加工要同时兼顾强度、轻量化、装配孔系和黑色阳极氧化外观。
案例背景：输出支架决定关节连接的姿态稳定性
这件输出支架采用6061-T6铝合金，表面为黑色阳极氧化。结构上是一体式支架，前端为大直径轴承座孔，周围分布多孔圈，支架主体通过弧形桥臂连接到安装端面，局部还有M3、M4螺纹孔和定位孔。
在人形机器人关节里，这类零件既承担连接和输出，又要给轴承、螺钉和相邻结构提供稳定基准。它不像普通支架那样只看外形，真正的重点是轴承座孔、孔圈相对关系、安装端面和桥臂刚性。

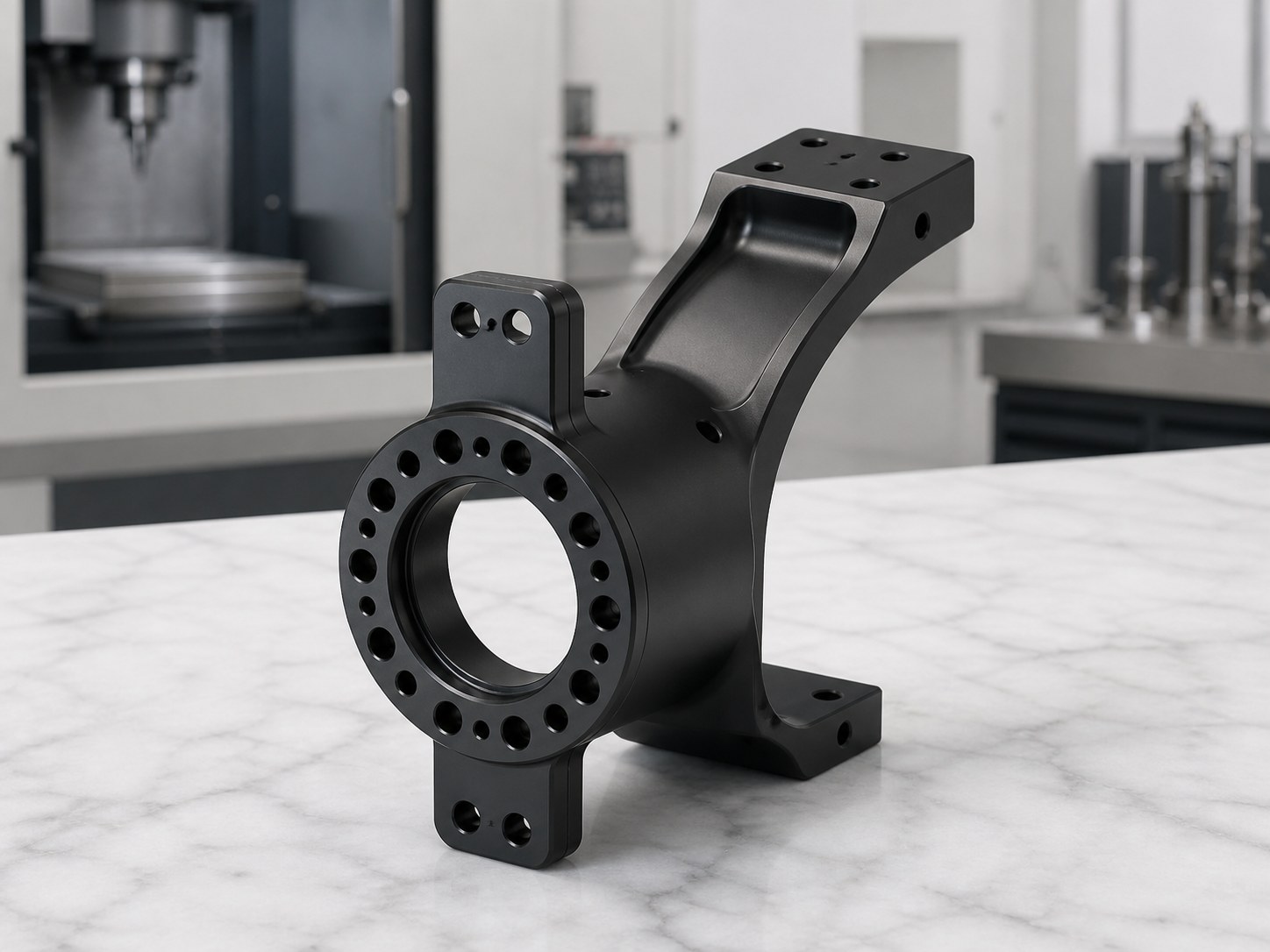

产品展示：第二关节输出支架的一体式轴承座、孔圈、桥臂和黑色阳极氧化表面。
加工难点：大孔、孔圈、桥臂和螺纹孔集中在一件上
第一是轴承座孔。大孔尺寸、圆度、孔壁状态和孔口台阶会直接影响轴承或相邻回转件装配。第二是环形孔圈，孔数量多，孔径、孔距和相对中心的位置关系必须稳定。第三是桥臂区域，局部壁厚变化明显，粗加工后应力释放可能导致薄壁区域轻微变形。
此外，支架上还有多处M3、M4螺纹孔和定位孔。螺纹孔数量多时，攻丝质量、孔口倒角和清洁度会影响客户装配效率。黑色阳极氧化后，如果孔内残留、毛刺或磕碰没有处理好，客户装配时会很快暴露问题。
莱图加工艺方案：以轴承座孔为主控特征组织工艺
苏州加非猫精密制造技术有限公司（莱图加）在评审这类第二关节输出支架时，会把轴承座孔作为主控特征。加工路线通常先建立可靠基准，粗加工释放大部分余量，再通过半精和精加工控制轴承座孔、孔圈、安装端面和桥臂轮廓。
孔圈加工要尽量减少二次装夹误差，螺纹孔加工后按螺距进行孔口倒角并清理切屑。桥臂薄壁区域需要控制刀具悬伸、切削余量和进退刀位置，降低振纹和变形。黑色阳极氧化前做外观和孔口预检，氧化后再复查关键孔、螺纹和外观面。
检测重点：轴承孔是首件确认的核心
首件检测建议重点确认轴承座孔尺寸、圆度、孔壁状态、孔圈相对中心位置、安装端面平面度、定位孔、M3/M4螺纹通止和桥臂外形。对于大孔加孔圈的结构，检测不能只做普通尺寸抽查，而要确认孔系之间的几何关系。

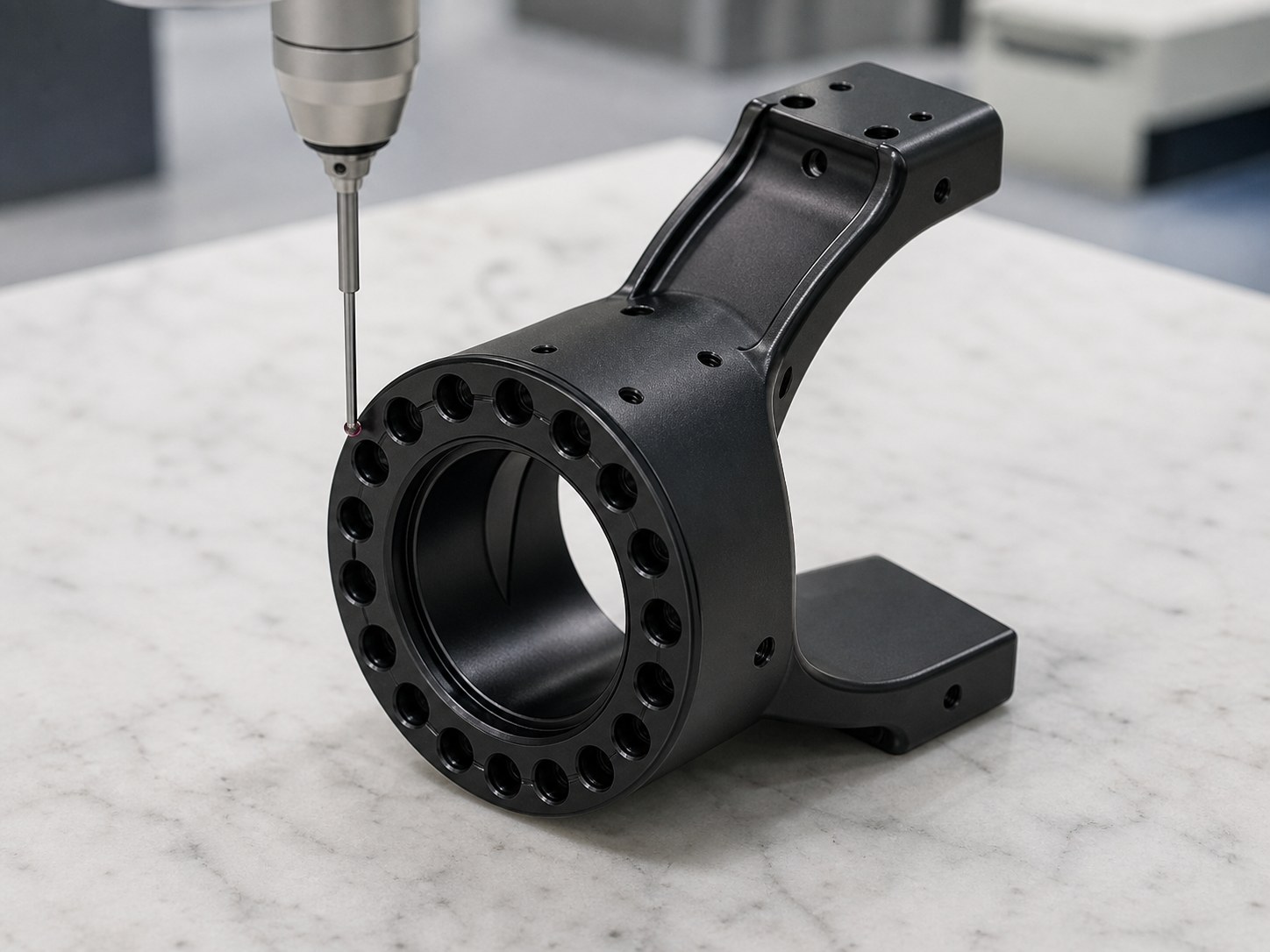

质检特写：轴承座孔、环形孔圈和安装端面是装配精度控制重点。
批量加工时，莱图加会关注刀具磨损对孔径和孔壁的影响，螺纹孔则重点看通止规、孔口倒角和切屑清洁。阳极氧化后，黑色表面不能有明显划伤、碰伤、孔内颗粒和亮边，包装前还要复核轴承孔边缘是否被碰伤。
交期与交付：复杂支架要给首件和表面处理留余量
这类6061-T6黑色阳极氧化输出支架，样件交期通常建议按7-10个工作日评估，小批量可按10-15个工作日规划，实际仍取决于数量、材料到料、表面处理排期和检测要求。若客户处于装机验证阶段，首件确认应优先于批量节拍。

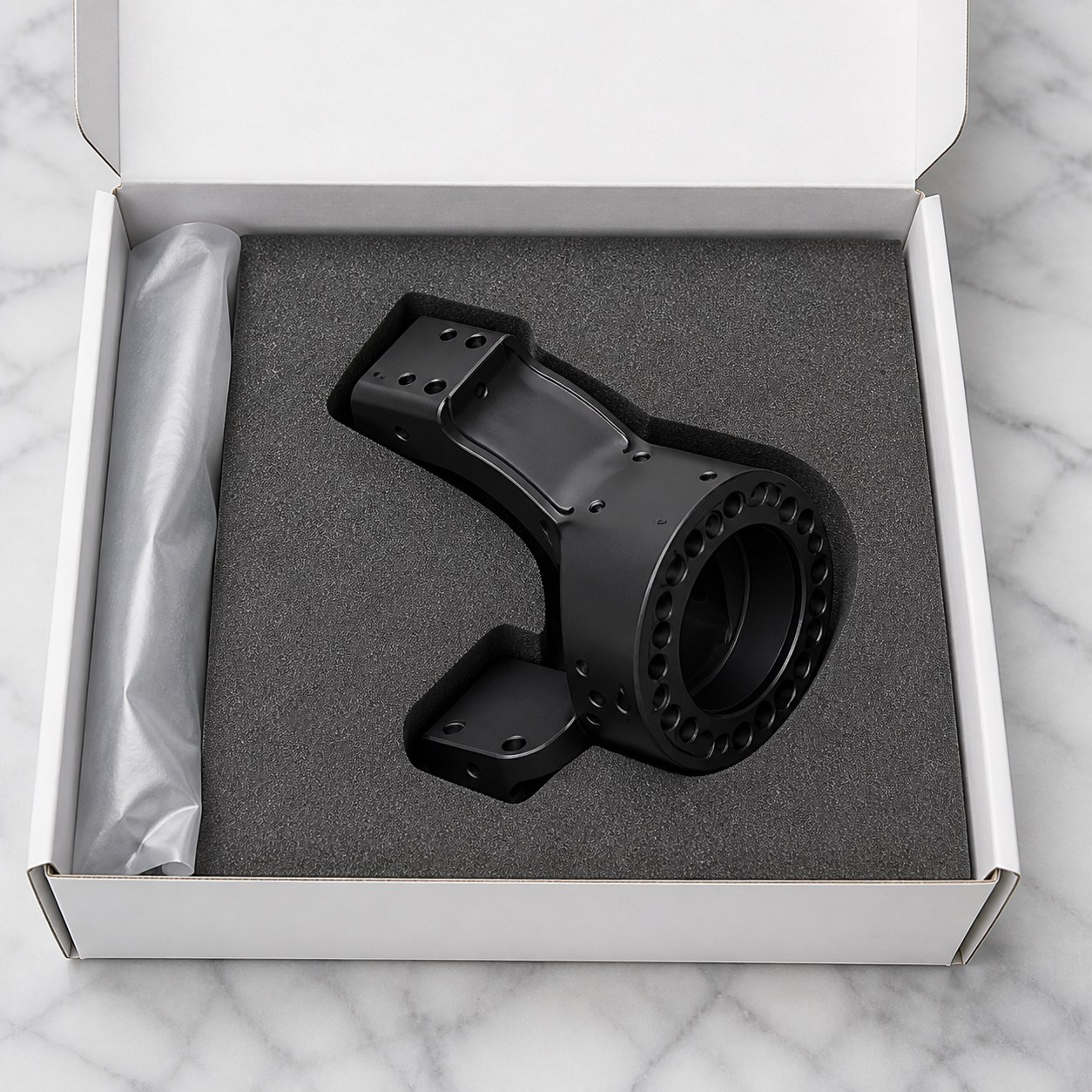

包装交付：一体式支架采用泡棉定位，保护轴承孔、孔圈和外观面。
包装上，轴承座孔和孔圈区域要重点保护，避免运输中孔口磕碰。仿形泡棉能限制一体式支架移动，保护桥臂、安装端面和黑色外观面，也方便客户来料后直接检查和试装。
复盘结论
这件第二关节输出支架的加工核心，是把轴承座孔、环形孔圈、螺纹孔和薄壁桥臂放进同一个工艺闭环。只要主控孔稳定、孔圈关系稳定、桥臂不变形，后续装配的可预期性就会明显提高。
对客户来说，选择供应商时不只看能不能加工出外形，更要看供应商是否理解机器人关节零件的基准、检测和交付风险。莱图加的价值就在于把这些风险提前拆解，并通过工艺、检测和包装一起闭环。
FAQ
Q：第二关节输出支架为什么要优先控制轴承座孔？
A：轴承座孔是回转和连接基准，孔径、圆度和孔壁状态会直接影响装配稳定性。
Q：环形孔圈加工有什么风险？
A：孔数量多，位置误差容易累积，必须看孔圈相对中心的整体关系，而不是只看单孔孔径。
Q：黑色阳极氧化会影响检测吗？
A：氧化后仍需复查孔口、螺纹和外观面，尤其要避免孔内颗粒、亮边和运输碰伤。
