小腿支架是人形机器人下肢结构里非常典型的轻量化支撑件：它长、薄、孔多，既要承载关节装配，又要通过减重窗降低重量。真正的难度不在单个特征，而在长臂结构和多组孔系能否保持一致。
功能判断：轻量化支架不等于弱支架
这件小腿支架采用6061铝合金，黑色阳极氧化交付。整体是细长臂结构，上端有大圆孔和环形孔阵，中部与下端有多个减重窗、螺纹孔和小孔，底部还有安装端。
从装配功能看，它需要连接腿部关节、支撑轴承或传动单元，并控制局部姿态。莱图加评审这类零件时，会同时看三个问题：长臂是否容易变形，孔系是否能保持位置关系，黑色阳极氧化后外观是否稳定。

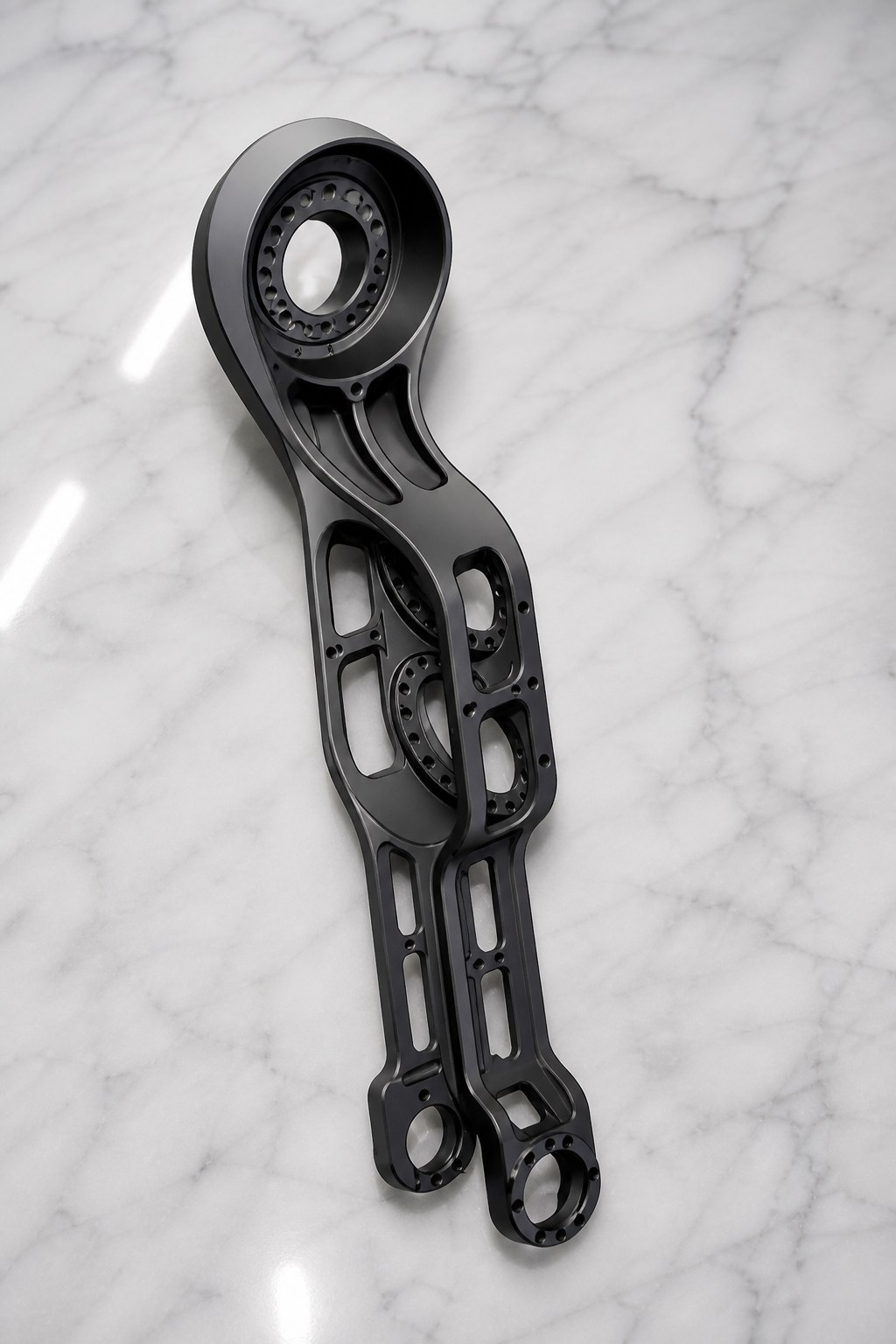

产品展示：小腿支架的长臂结构、上下圆形孔系和多处减重窗。
难点分层：长、薄、孔多叠加在一起
长臂支架粗加工去料多，减重窗又削弱局部刚性。若装夹支撑不足，精加工前零件可能已经产生轻微弯曲，后续孔位再精，也很难保证整体装配关系。
大圆孔周围分布密集小孔，孔阵对角度、位置和孔口状态都敏感。中部多处窗口容易产生振纹和毛刺，黑色阳极氧化后这些细节会直接影响客户对零件品质的判断。
莱图加加工策略：用基准链管理整件长支架
苏州加非猫精密制造技术有限公司（莱图加）处理这种小腿支架，会先确定大孔、底部安装端和长臂中心线之间的基准链。粗加工阶段分层去料，保留关键面余量，让应力释放在精加工前完成。
减重窗区域采用相对柔和的刀路，减少薄壁位置振动。大孔和环形孔阵尽量在稳定装夹下完成，孔口倒角和螺纹通止在阳极氧化前完成预检，氧化后再复核关键孔和外观面。
过程质检：大孔合格只是第一步
首件检测建议覆盖大圆孔孔径、孔阵分布、长臂直线度、上下孔系关系、减重窗边缘、螺纹通止、底部安装端和黑色阳极氧化外观。对机器人长支架来说，孔与孔之间的关系比单个尺寸更重要。

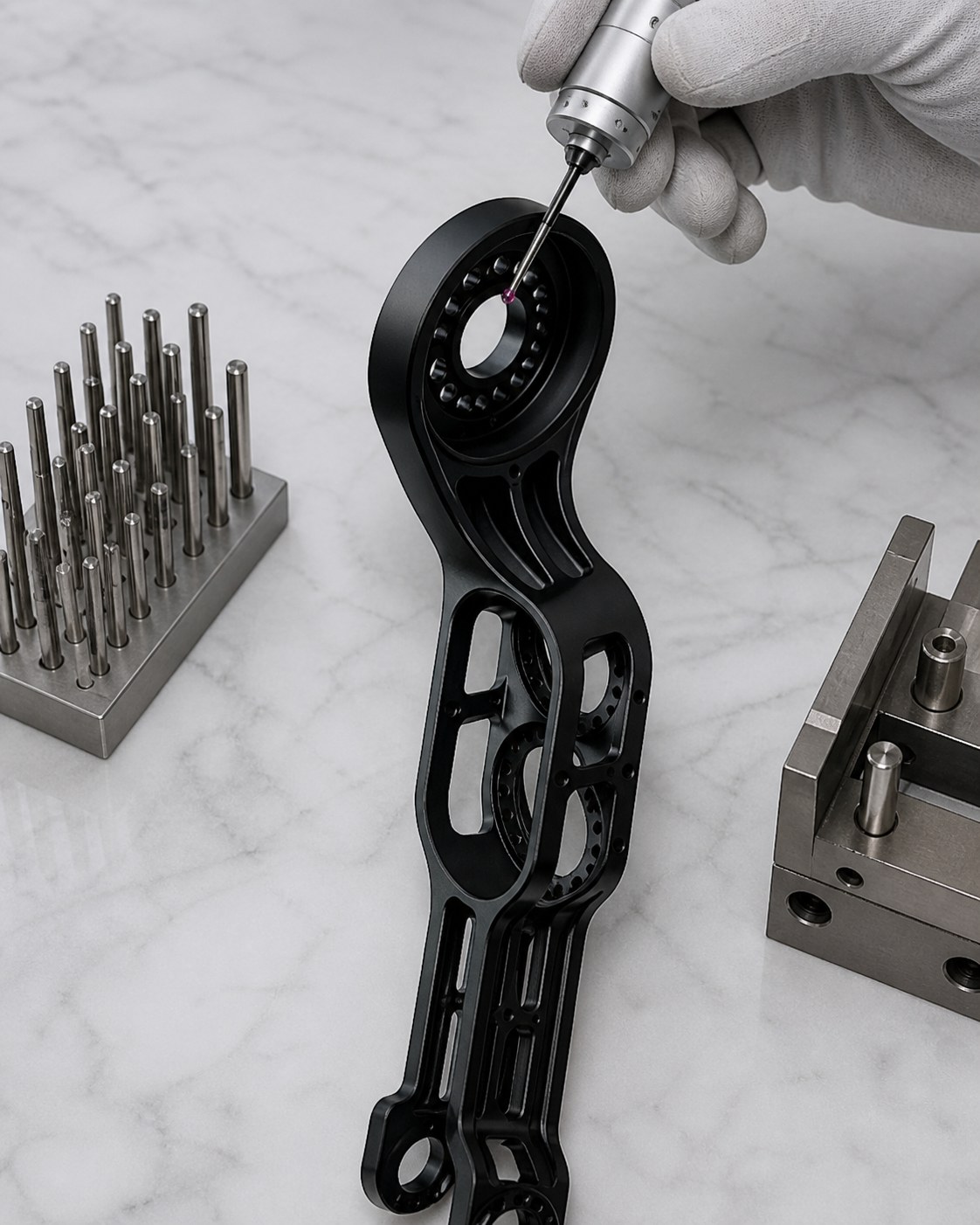

质检特写：大孔、孔阵和长臂基准关系是首件复核重点。
批量阶段，莱图加会跟踪刀具磨损、装夹重复性和氧化前后孔口状态。长条零件包装前还要检查是否有扭曲、磕碰和孔内残留颗粒。
交期评估：复杂长件要按节点推进
这类6061黑色阳极氧化小腿支架，样件通常建议按7-10个工作日评估，小批量可按10-15个工作日规划。若涉及左右件配套、全检或装配检具验证，交期需要结合检测比例重新确认。

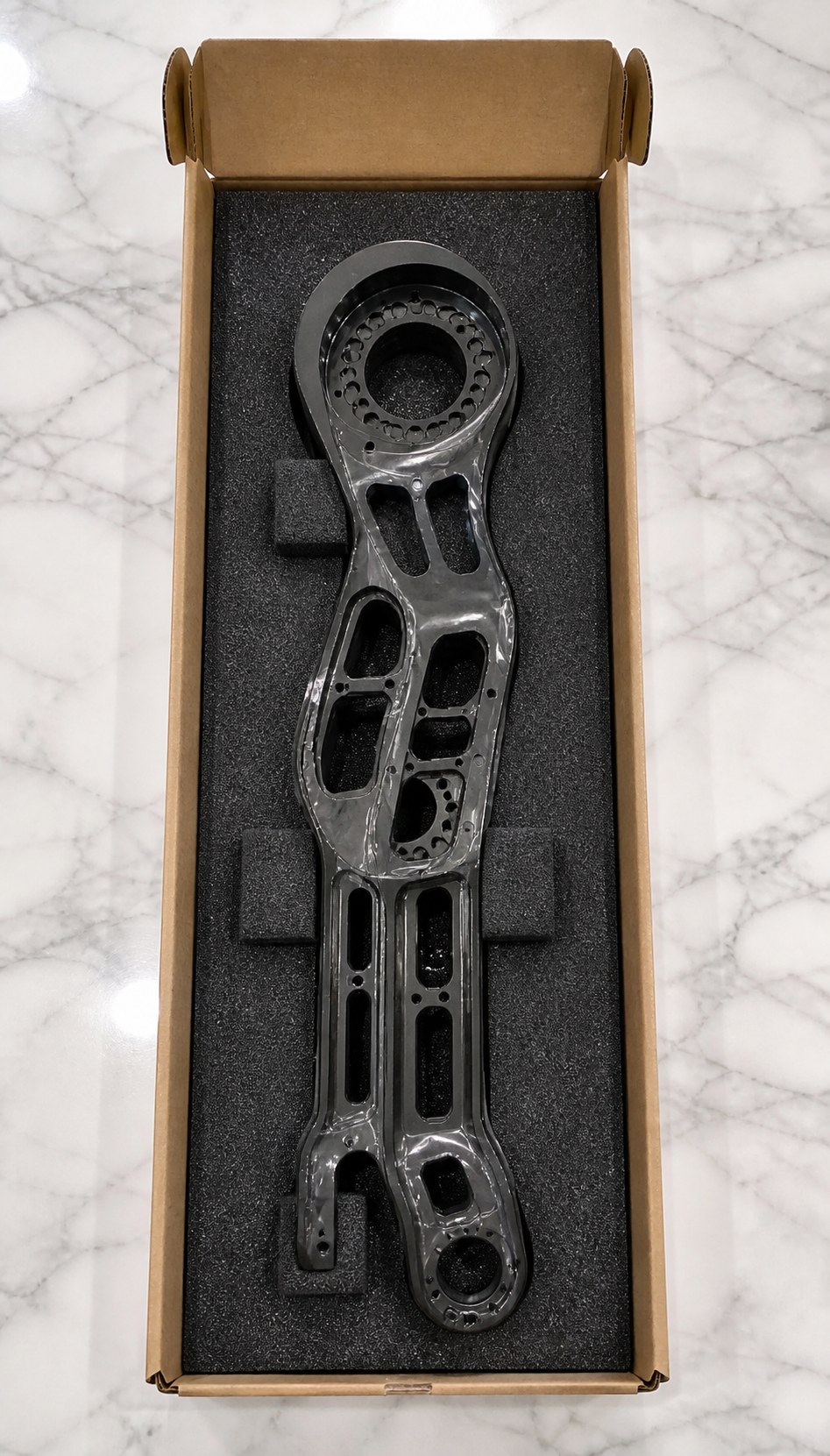

包装交付：长条支架采用长槽泡棉定位，保护孔口和阳极氧化外观。
莱图加通常会把首件加工、首件检测、表面处理和氧化后复检分成几个节点。这样客户在样件阶段能及时确认结构风险，也便于后续小批量导入。
包装交付：长件最怕运输中的二次变形
长臂支架不适合简单气泡袋包装。更稳妥的方式是长槽仿形泡棉，限制零件在箱内移动，并对大孔端、底部安装端和黑色外观面做隔离。
客户收到这类零件后，通常会马上进入关节试装。包装若能保护孔口和表面状态，就能减少来料清理和二次返工，提高装配验证效率。
FAQ
Q：小腿支架加工最容易出问题在哪里？A：长臂变形、孔系位置关系和减重窗毛刺是最常见风险。
Q：黑色阳极氧化会影响孔吗？A：氧化膜和搬运过程可能影响孔口状态，因此氧化后复检很必要。
Q：左右一致性怎么保证？A：通过统一基准、首件确认和过程检测控制，而不是只靠最后比对外观。
