6061-T6铝合金轴承挡环加工案例：人形机器人关节小型环件同心度与盲孔控制

案例摘要：本案例围绕人形机器人关节轴承挡环展开，解析莱图加在小型环件同心度、端面贴合、M3盲孔、M2通孔、螺纹和黑色阳极氧化中的过程控制。

轴承挡环在人形机器人关节里属于典型的小型功能件。它的体积不大，但作用很直接：限制轴承或旋转部件的轴向位置，保证装配后间隙、预紧和运动稳定性。这样的零件看起来只是一个黑色小环，实际加工时需要同时控制内外圆、台阶面、螺纹孔、通孔、盲孔深度和阳极氧化后的装配状态。

苏州加非猫精密制造技术有限公司（莱图加）在处理这类小型环件时，会把它当作“装配基准件”而不是普通圆环来做。因为挡环一旦孔位、端面或内孔不稳定，就可能影响轴承压装、端面贴合和关节运转一致性。

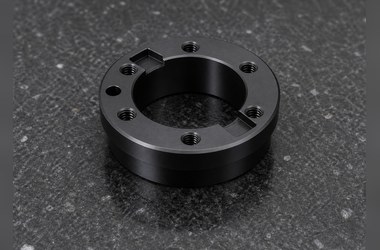

轴承挡环产品展示

零件与材质判断

该零件可归类为人形机器人关节轴承限位/挡圈类零件。材料为6061-T6铝合金，表面处理为黑色阳极氧化。零件结构包含中心通孔、阶梯外圆、法兰端面、多处M3盲孔以及M2通孔，局部还有清根、倒角和圆角要求。

从使用逻辑看，它不是承受大面积外载的主结构件，而是对轴承或转动件进行定位、压紧或限位的精密小件。因此，尺寸稳定性、孔系相对位置、端面贴合度和螺纹完整性，比单纯外观更重要。

行业应用场景

在人形机器人关节模组中，轴承挡环通常与轴承、端盖、传动轴或壳体配合使用。机器人关节追求轻量化和高集成，挡环既要足够轻，又要在多次装配后保持稳定锁固。

这类零件在批量加工中常见的问题不是“做不出来”，而是每件的孔位、螺纹深度、端面状态和氧化膜厚是否稳定。小零件一旦批次波动大，装配端就会明显感觉到拧紧手感、贴合间隙和旋转阻力不一致。

加工难点

第一，小型环件装夹空间有限。零件外形短小，中心孔较大，法兰面和台阶面都需要保护。装夹不稳会影响内外圆同心度，夹紧过重又容易在黑色氧化前留下压痕或微变形。

第二，盲孔加工必须控制深度和底部状态。M3盲孔不能打穿，底孔深度、攻牙深度和孔口倒角都要受控。盲孔底部如果残留铝屑或毛刺，后续装配时螺钉容易假锁紧。

第三，内外圆与端面关系影响装配贴合。挡环类零件通常需要依靠端面贴合和内孔定位来保证轴承限位。如果端面跳动、台阶同心度或内孔尺寸波动过大，会影响关节轴承区域的装配稳定性。

第四，黑色阳极氧化后要避免螺纹和配合面异常。氧化膜会改变表面状态，虽然厚度有限，但对小孔、螺纹和贴合面仍可能产生影响。因此，攻牙、倒角、清洗和后处理保护不能分开看。

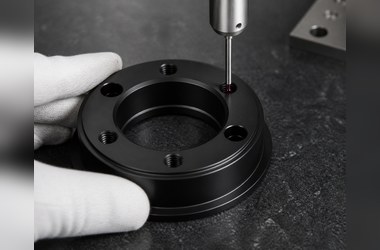

轴承挡环质检特写

莱图加的加工解决方案

莱图加通常会先建立车削基准，保证内孔、外圆和端面之间的同轴与垂直关系，再进入孔系加工。对于这种小环件，软爪、芯轴或专用定位夹具比普通虎钳装夹更可靠，可以减少夹伤和重复定位误差。

孔系加工时，M3盲孔和M2通孔分开管理。盲孔重点控制底孔深度、攻牙有效深度和孔底清理；通孔重点控制孔口毛刺和两面倒角。每个螺纹孔加工后，使用通止规或螺纹规检查，避免阳极氧化后出现装配卡滞。

黑色阳极氧化前，莱图加会对锐边倒钝、孔口毛刺、油污和铝屑进行复查。氧化后再检查螺纹手感、外观色泽、端面磕碰和孔口边缘状态，确保零件既满足尺寸要求，也适合直接进入机器人关节装配。

检测与包装控制

轴承挡环虽然尺寸小，但检测不能简化成只看外径和内径。实际应关注内外圆同心、端面贴合、孔系位置、盲孔深度、螺纹通止、倒角状态和阳极氧化外观。对人形机器人客户来说，这些项目直接影响装配效率。

包装方面，小型黑色阳极件最怕混装摩擦。莱图加会建议采用单件穴位泡棉或分格包装，避免孔口、端面和外观面在运输过程中碰伤。

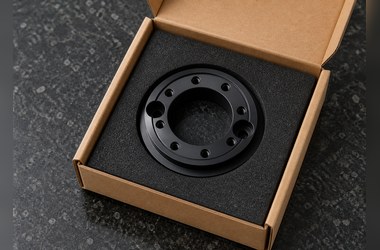

轴承挡环包装展示

案例小结

轴承挡环的加工重点不在复杂外形，而在“小件的一致性”。内外圆、端面、盲孔、螺纹和氧化膜每一项看似普通，但组合在机器人关节装配里，就会变成影响装配手感和运动稳定性的关键因素。莱图加在这类零件上更关注工艺基准和检测闭环，避免小零件拖慢整机装配。

FAQ

轴承挡环为什么适合用6061-T6铝合金？

6061-T6兼顾轻量化、加工性和阳极氧化效果，适合机器人关节中对重量、外观和稳定装配都有要求的小型功能件。

盲孔加工为什么是重点？

盲孔不能打穿，底孔深度和攻牙深度都要控制。孔底残屑或毛刺会影响螺钉锁紧，严重时会造成装配误判。

黑色阳极氧化会影响螺纹吗？

会有影响，尤其是小规格螺纹。加工时需要预留合理状态，氧化后还要复查螺纹通止和装配手感。
