6061-T6铝合金驱动器散热板加工案例：人形机器人关节薄盘鳍片与遮蔽氧化控制

案例摘要：本案例围绕人形机器人关节6061-T6铝合金驱动器散热板展开，解析莱图加在薄盘平面度、密集散热鳍片、孔位、黑色阳极氧化遮蔽和包装防护中的工艺闭环。

驱动器散热板在人形机器人关节中通常与驱动板、电机控制单元或功率器件相邻。它的任务不只是导热，还要承担安装、避让、外观和绝缘/接触面的局部控制。这个零件属于薄盘类铝合金件，表面有大面积散热鳍片槽、环形槽、安装凸台、通孔和局部不参与黑色阳极氧化的功能面。

这类散热板看似结构不厚，但工程风险集中在薄壁平面度、鳍片槽毛刺、孔位精度和后处理遮蔽。苏州加非猫精密制造技术有限公司（莱图加）在处理人形机器人散热类零件时，会把散热面、安装孔、外观面和阳极氧化边界一起纳入工艺评审。

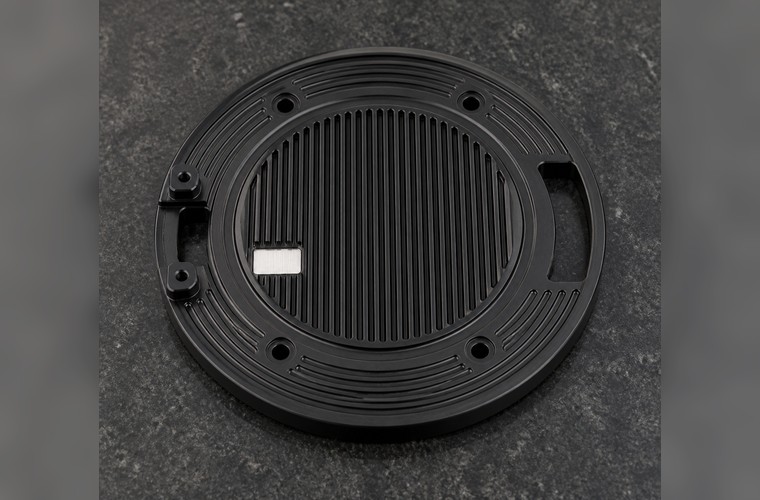

驱动器散热板产品展示

零件与材质判断

该零件可归类为人形机器人关节驱动器散热板。材料为6061-T6铝合金，表面处理为黑色阳极氧化，常规表面粗糙度要求为Ra6.3。该材料具有良好的切削加工性和阳极氧化适配性，适合需要轻量化、散热和外观一致性的机器人铝合金零件。

结构上，零件包括中心密集平行散热鳍片槽、外圈环形槽、多个通孔、局部安装凸台、侧向开口和指定功能面遮蔽要求。对于这种零件，散热槽的清洁度、孔口毛刺和局部功能面的处理边界，往往比外形轮廓更影响客户装配体验。

行业应用场景

在人形机器人关节模组中，驱动器散热板常用于驱动板或功率器件散热。关节内部空间有限，散热板既要保证热传导，又要让开螺钉、线束、壳体和其他结构。

这类零件通常会在研发试制和小批量验证阶段频繁迭代。加工厂如果只关注外形尺寸，而忽略鳍片槽毛刺、平面贴合、氧化遮蔽和包装保护，就容易把问题留到装配现场。

加工难点

第一，薄盘结构容易受装夹和应力释放影响。零件整体厚度不大，局部有开口和台阶。装夹点过少或压紧力过大，都会影响平面度和安装面贴合。

第二，密集散热鳍片槽容易产生细小毛刺。鳍片间距小、槽深浅、边缘多，刀具磨损或排屑不畅时，容易出现翻边、槽底残屑和外观刀痕。

第三，局部遮蔽面与黑色阳极氧化需要协调。指定功能面不参与阳极氧化上色时，遮蔽边界、挂点位置、氧化后清洁和金属裸露面保护都要提前规划。

第四，孔系和安装凸台影响驱动器装配。通孔、凸台孔和环形槽之间存在装配关系，孔口倒角不足会刮伤螺钉或造成锁付手感异常，孔位偏差则会影响驱动器板件安装。

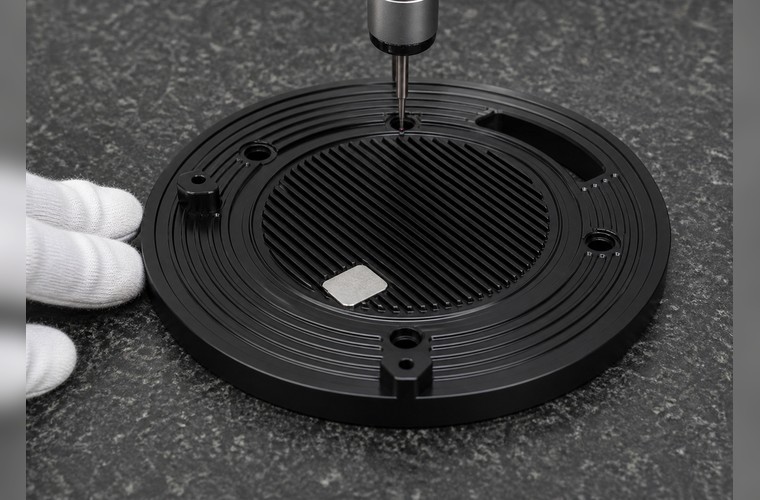

驱动器散热板质检特写

莱图加的加工解决方案

莱图加会先确认散热面、安装基准、遮蔽面和外观面的优先级。对于薄盘类散热板，推荐使用大面积支撑工装和低应力装夹，避免靠局部点压造成翘曲。

加工顺序上，先建立稳定基准和主要轮廓，再进行环形槽、凸台、孔系和鳍片槽加工。鳍片槽区域使用锋利刀具和稳定切削参数，重点控制排屑和槽底清洁。孔口按螺纹或通孔功能进行倒角，所有锐边倒钝但不破坏散热面边界。

黑色阳极氧化前，莱图加会复核局部遮蔽面、表面划伤、油污和铝屑残留。氧化后再检查色泽一致性、遮蔽边界、孔口毛刺和功能面状态，确保零件既能导热贴合，也能满足机器人关节内部装配要求。

检测与包装控制

驱动器散热板检测重点包括平面度、鳍片槽外观、孔位、凸台高度、环形槽状态、遮蔽面边界和黑色阳极氧化质量。对散热类零件来说，外观合格只是第一步，真正关键的是贴合面、孔位和槽内清洁度。

包装上，密集鳍片区域不适合与其他零件直接接触。莱图加会建议采用定制EVA或分隔泡棉，保护鳍片、外观面和遮蔽金属面，减少运输摩擦造成的亮痕或压印。

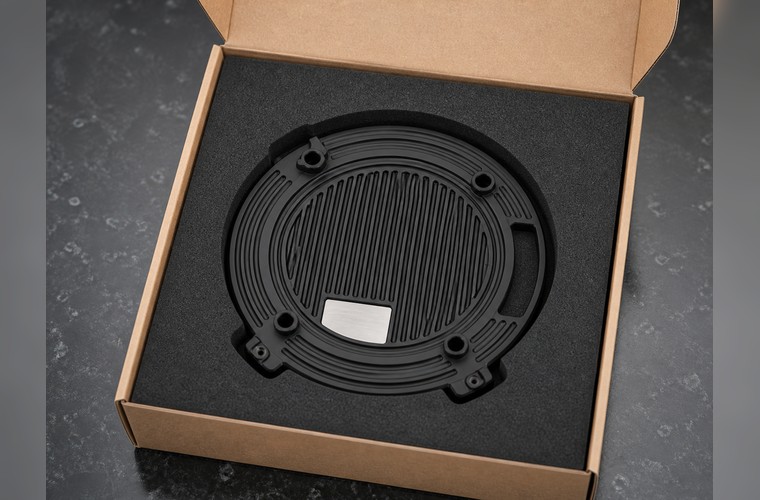

驱动器散热板包装展示

案例小结

这件驱动器散热板的核心难点，是在薄盘平面度、鳍片槽毛刺、孔位一致性和阳极氧化遮蔽之间取得平衡。莱图加在这类人形机器人零件上的价值，不只是加工形状，更是把散热、装配、外观和后处理放在一个可控流程里。

FAQ

驱动器散热板为什么常用6061-T6铝合金？

6061-T6加工性好、重量轻，阳极氧化效果稳定，适合机器人关节中对散热、轻量化和外观一致性都有要求的零件。

散热鳍片槽加工最怕什么？

最怕毛刺、槽底残屑和刀痕不均。鳍片槽一旦处理不好，会影响外观、清洁度和后续贴合装配。

局部遮蔽氧化有什么意义？

部分功能面可能需要保持金属接触、导热或装配状态。遮蔽氧化可以保护这些功能面，但必须控制边界和后处理清洁。
