6061-T6铝合金编码器外壳加工案例：人形机器人关节薄壁壳体小孔与槽口控制

案例摘要：本案例围绕人形机器人关节6061-T6铝合金编码器外壳展开，解析莱图加在薄壁壳体、小规格螺纹孔、凸台定位、侧向窗口、槽口清根和黑色阳极氧化中的过程控制。

编码器外壳是人形机器人关节模组中的精密安装件。它需要为编码器或传感器组件提供稳定定位，同时与电机外壳、端盖、线束和紧固件保持避让关系。这个零件属于薄壁圆形壳体类铝合金件，包含中心孔、环形台阶腔、侧向窗口、弧形槽、多个凸台和多组小规格螺纹孔。

这类零件的加工难点并不在外形复杂程度，而在薄壁结构、多基准孔系和小螺纹孔的稳定性。苏州加非猫精密制造技术有限公司（莱图加）在处理这类编码器外壳时，会先判断哪些面是装配基准，哪些孔控制编码器姿态，哪些槽口关系到线束和内部空间。

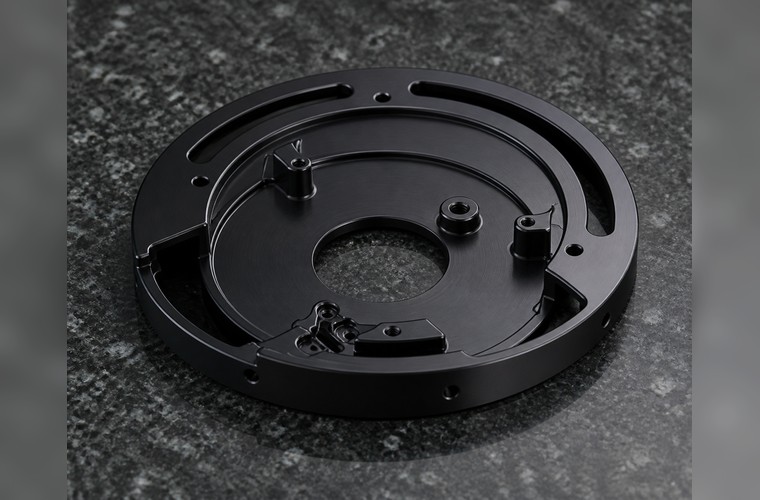

编码器外壳产品展示

零件与材质判断

该零件可归类为人形机器人关节编码器外壳。材料为6061-T6铝合金，表面处理为黑色阳极氧化，常规表面粗糙度要求为Ra6.3。6061-T6适合轻量化精密壳体，加工稳定性和阳极氧化适配性较好。

结构上，零件包含中心通孔、薄壁外圈、侧向窗口、环形凹槽、局部凸台、M2与M2.5等小规格螺纹孔，以及多处清根和槽口要求。由于编码器安装对位置和姿态敏感，小孔位置、凸台高度、端面状态和槽口毛刺都需要严格控制。

行业应用场景

在人形机器人关节中，编码器用于反馈角度、位置或运动状态。编码器外壳的加工质量会影响传感器安装稳定性，进而影响关节调试和长期运行表现。

与普通装饰外壳不同，这类壳体属于装配功能件。它通常隐藏在关节内部，但孔位偏差、螺纹毛刺或壳体变形，会直接转化为装配困难、线束干涉或编码器姿态不稳。

加工难点

第一，薄壁圆形壳体容易变形。零件有中心孔、侧向窗口和弧形槽，刚性被明显削弱。装夹压力或切削余量分布不合理，可能导致端面翘曲或孔位漂移。

第二，小规格螺纹孔加工容错小。M2、M2.5等小孔对底孔、攻牙、倒角和排屑都更敏感。孔口毛刺或断屑残留，会影响螺钉装配和紧固可靠性。

第三，凸台和环形台阶影响编码器定位。编码器外壳上的凸台、环形面和中心孔需要共同建立安装姿态，单个尺寸合格不代表整体装配关系稳定。

第四，槽口与窗口区域需要精细去毛刺。侧向窗口、弧形槽和清根区域边缘多，如果去毛刺不充分，可能刮伤线束或影响内部元件安装；如果处理过度，又会破坏边界尺寸。

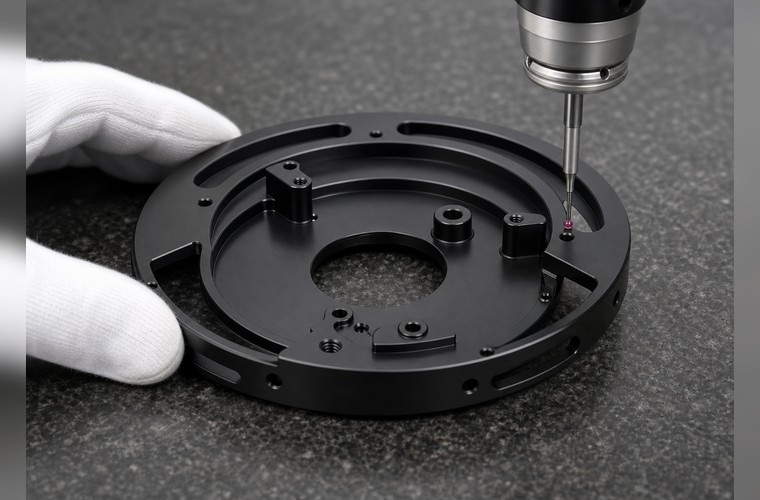

编码器外壳质检特写

莱图加的加工解决方案

莱图加会优先梳理编码器外壳的装配基准：中心孔、端面、凸台、小孔和外圈窗口。对于薄壁圆形件，推荐使用大面积支撑和专用定位工装，减少局部夹紧带来的变形。

加工流程上，先完成稳定基准和主要腔体，再进行凸台、窗口、弧形槽和孔系加工。小规格螺纹孔单独设置钻孔、攻牙和倒角参数，攻牙后使用螺纹规或装配螺钉复核，避免阳极氧化后出现卡滞。

在黑色阳极氧化前，莱图加会重点检查孔口、槽口、窗口边缘、清根区域和外观面。氧化后再复核螺纹手感、孔位状态、色泽一致性和薄边磕碰，确保零件适合进入机器人关节装配。

检测与包装控制

编码器外壳检测重点包括中心孔尺寸、端面状态、凸台高度、小孔位置、螺纹通止、窗口槽口毛刺和黑色阳极氧化外观。必要时可用三坐标检查孔系相对基准的位置关系，用针规、塞规或螺纹规确认局部特征。

包装上，薄壁圆形壳体需要避免外圈和凸台受压。莱图加会建议单件泡棉定位，保护外观面、薄边和小凸台，减少运输中磕碰、摩擦和变形。

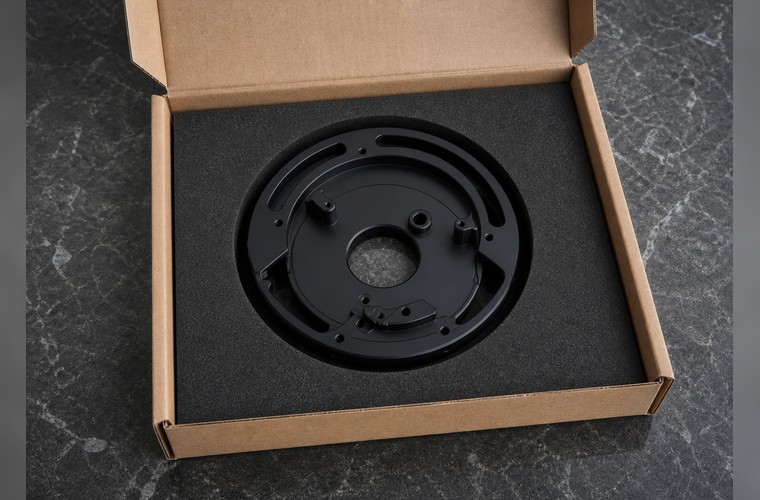

编码器外壳包装展示

案例小结

这件编码器外壳的核心价值在于稳定装配关系。对于人形机器人零部件加工，真正重要的是把薄壁结构、小孔螺纹、槽口毛刺、黑色阳极氧化和包装保护放在同一个质量体系中控制。莱图加在这类零件上更关注装配端结果，而不只是加工端尺寸。

FAQ

6061-T6编码器外壳加工难点是什么？

主要难点是薄壁变形、小规格螺纹孔、凸台定位、槽口毛刺和阳极氧化后的装配适配。

人形机器人编码器外壳为什么要重点看孔系？

编码器安装姿态与孔系位置直接相关。孔位偏差或螺纹问题会影响传感器安装稳定性和后续关节调试。

黑色阳极氧化后还需要复检吗？

需要。阳极氧化后应复查螺纹手感、孔口状态、色泽一致性和外观磕碰，避免后处理引入新的装配风险。
