6061-T6铝合金电机外壳加工案例：人形机器人关节圆筒壳体孔系与阳极氧化控制

案例摘要：本案例围绕人形机器人关节6061-T6铝合金电机外壳展开，解析莱图加在圆筒壳体同轴度、法兰孔系、外圆槽纹、小螺纹孔、黑色阳极氧化和局部后加工中的工程控制。

在人形机器人关节模组中，电机外壳不是单纯的保护罩。它既要承载电机安装，又要与法兰、轴承、编码器、线束和散热结构保持稳定配合。这个零件属于典型的圆筒壳体类铝合金件，外圈带法兰孔系，筒壁上有密集环形槽纹，顶部包含中心孔、台阶腔、弧形槽、小规格螺纹孔和局部后加工区域。

从工程师角度看，这类零件的风险不在“能不能加工出圆筒”，而在圆筒同轴度、端面跳动、孔系位置、外圆槽纹一致性和黑色阳极氧化后的装配状态。苏州加非猫精密制造技术有限公司（莱图加）在评估这类人形机器人电机外壳时，会先确认装配基准、外观面、后处理边界和关键孔系，再制定加工与检测路线。

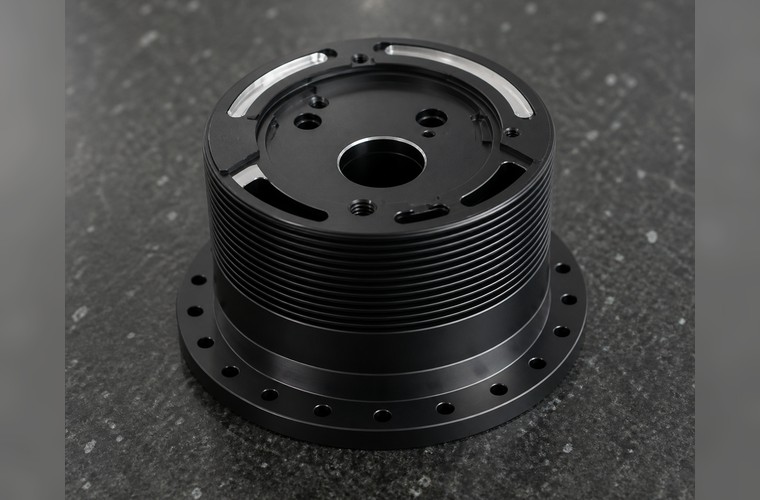

电机外壳产品展示

零件与材质判断

该零件可归类为人形机器人关节电机外壳。材料为6061-T6铝合金，表面处理为黑色阳极氧化，常规表面粗糙度要求为Ra6.3。6061-T6兼顾轻量化、加工性、阳极氧化适配性和结构稳定性，适合机器人关节中对重量和装配精度都有要求的壳体件。

结构上，零件包含法兰安装孔、中心配合孔、多个小规格螺纹孔、弧形减重/避让槽、外圆散热槽纹和局部指定面不参与阳极氧化或氧化后再加工的要求。这意味着它不是普通黑色外壳件，而是一个需要同时管理配合尺寸、外观表面和后处理膜层的精密结构件。

行业应用场景

在人形机器人关节里，电机外壳通常与电机定子、端盖、轴承或编码器组件连接。它的几何精度会影响电机安装姿态、转动间隙、关节同轴关系和整体装配效率。

由于关节模组空间紧凑，这类外壳常需要把安装、散热、避让和外观功能压缩在一个零件上。对客户来说，合格交付不只是尺寸达标，还包括螺纹顺畅、孔位一致、黑色阳极外观稳定，以及批量装配时不出现异常卡滞。

加工难点

第一，圆筒壳体需要控制同轴和端面关系。零件有中心孔、内腔台阶和外圆筒壁，如果车铣基准切换不稳定，容易出现内外圆不同心、端面跳动或装配面贴合不稳。

第二，外圆密集槽纹容易产生刀纹和毛刺。筒壁上连续环形槽对刀具状态、排屑和表面一致性要求较高。刀具磨损后，槽底会出现拉毛、亮痕或局部毛刺，阳极氧化后缺陷更明显。

第三，法兰孔系与顶部小孔要保持位置一致。外圈通孔、顶部小螺纹孔和弧形槽共同服务于电机端装配。孔口倒角、螺纹有效深度、孔系位置度和毛刺残留都会影响装配手感。

第四，局部不氧化或氧化后加工面需要前置规划。黑色阳极氧化膜会改变表面状态，局部后加工区域如果工艺顺序安排不当，容易出现遮蔽边界不清、加工亮面不均或外观面划伤。

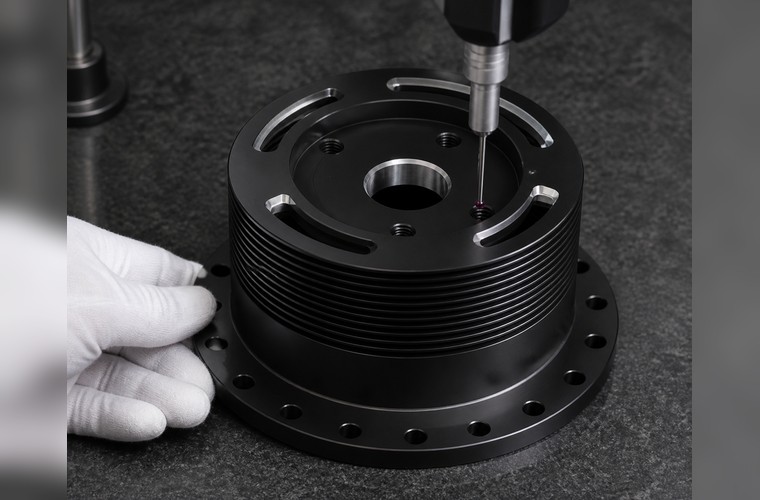

电机外壳质检特写

莱图加的加工解决方案

莱图加会先将零件分成几类功能区域：中心配合孔、法兰安装孔、外圆槽纹、顶部螺纹孔、弧形槽和外观面。对于圆筒壳体，优先建立稳定车削基准，确保内孔、外圆和端面的关系，再进入多轴铣削孔系和局部槽口。

粗加工阶段保留合理余量，避免一次性去除过多材料导致应力释放变形；精加工阶段统一完成关键配合孔、端面、法兰孔和顶部小孔。外圆槽纹加工时，重点控制刀具锋利度、切削参数和排屑，避免槽底毛刺和环向刀痕扩大。

在进入黑色阳极氧化前，莱图加会复核螺纹孔、孔口倒角、局部遮蔽/后加工面、油污和铝屑残留。氧化后再复查螺纹通止、中心孔配合、外观色泽和局部后加工区域边界，确保零件能够直接进入人形机器人关节装配流程。

检测与包装控制

电机外壳的检测应覆盖中心孔尺寸、内外圆同轴、端面状态、法兰孔系位置、螺纹通止、外圆槽纹外观和阳极氧化质量。对机器人客户来说，这些项目会直接影响装配节拍和关节运转稳定性。

包装上，黑色阳极圆筒壳体不适合裸件堆放。莱图加会建议使用定制泡棉承托，隔离法兰外圈、顶部外观面和外圆槽纹，避免运输中产生亮痕、压伤和磕碰。

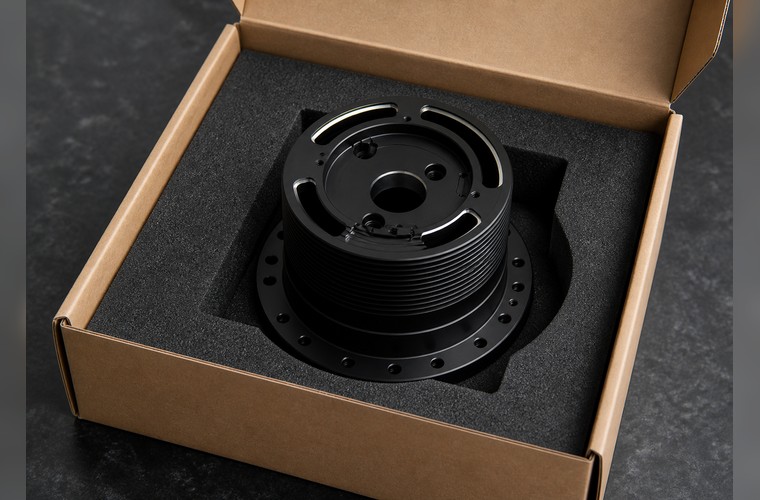

电机外壳包装展示

案例小结

这件电机外壳的加工价值在于把圆筒同轴、法兰孔系、外圆槽纹、局部后加工和黑色阳极氧化放在同一个质量闭环中管理。对于人形机器人零部件加工，莱图加更关注从工艺评审到后处理复检的完整链路，而不是只完成单道机加工工序。

FAQ

6061-T6为什么适合做人形机器人电机外壳？

6061-T6重量轻、加工性好、阳极氧化稳定，适合对轻量化、装配精度和外观一致性都有要求的机器人关节壳体。

电机外壳加工最容易忽略什么？

容易忽略内外圆同轴、端面跳动、孔系相对位置和阳极氧化后的装配变化。外形做出来不难，难的是装配关系稳定。

黑色阳极氧化前为什么要复查孔口和槽纹？

阳极氧化会让划痕、毛刺和刀纹更明显。孔口和槽底如果在氧化前未处理干净，后处理后返修难度更高。
