案例摘要：本案例围绕人形机器人输出转轴展开，解析莱图加在6061-T6盘类输出件、中心孔、均布孔系、减重窗口、喷砂黑色阳极和包装防护中的工程控制。
在人形机器人关节模组中，输出转轴通常位于动力输出端，既要传递扭矩，又要承担定位、连接和装配基准功能。它看起来像一件盘类零件，但真正加工时并不是简单车一个圆盘：中心孔、环形台阶、均布孔、减重窗口和表面处理都会共同影响装配结果。
本案例分享的是一款人形机器人输出转轴。零件采用6061-T6铝合金，表面要求喷砂后黑色阳极氧化，整体为圆盘式输出结构，包含中心通孔、凸台、环形安装面、多组等分孔、定位孔和减重窗口。苏州加非猫精密制造技术有限公司（莱图加）在承接这类零件时，会把同心度、孔系位置、端面贴合、阳极前处理和包装保护放在同一套工艺闭环里控制。

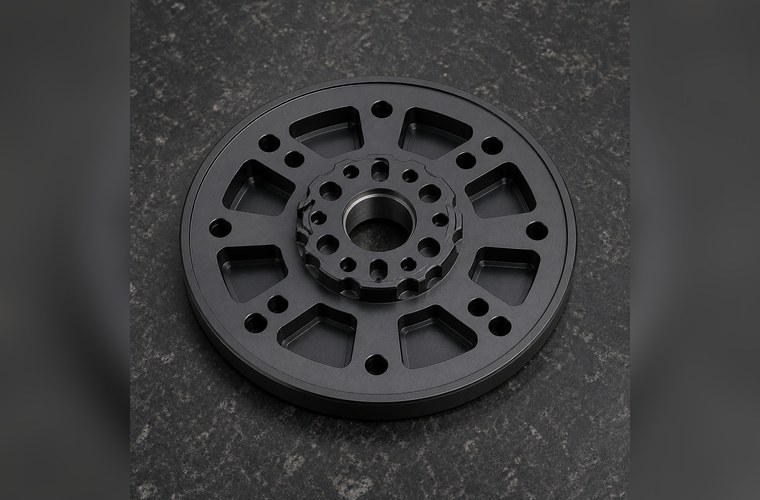

人形机器人输出转轴产品展示
一、零件判断：6061-T6铝合金输出端盘类结构件
从结构上看，这款输出转轴属于人形机器人关节模组中的输出连接件。中部凸台和中心孔决定轴向定位，外圈均布孔用于与相邻传动件、壳体或法兰连接，多个减重窗口则在保证刚性的同时降低旋转端重量。
6061-T6铝合金适合这类轻量化输出件。材料加工稳定，切削效率高，喷砂黑色阳极氧化后外观一致性好，也便于在机器人关节内部形成统一的防护和识别状态。加工重点不只是把外形做出来，而是让中心基准、环形端面和多组孔位在后处理后仍然保持可装配。
二、行业判断：人形机器人关节输出端连接件
人形机器人关节空间紧凑，输出端零件往往同时连接电机、减速器、传感器或外部执行结构。输出转轴一旦出现中心孔偏移、端面跳动或孔位偏差，客户装配时可能出现锁付不顺、旋转干涉、局部受力不均或同轴度累积误差。
相比普通圆盘件，这类机器人输出零件更强调“孔系与旋转基准的关系”。单个孔尺寸合格并不代表整件可靠，中心孔、定位孔、均布安装孔、端面和外圆之间的相对位置才是影响关节运行稳定性的关键。
三、加工难点：中心基准、均布孔系与喷砂阳极
第一，盘类薄壁结构需要控制端面变形。零件存在大面积环形端面和多个减重窗口，粗加工去除余量后容易释放内应力。若装夹支撑不均，端面平面度和局部厚度会受到影响。
第二，中心孔与外圈孔系要保持同一基准。输出转轴上的均布孔、定位孔和中心孔共同决定装配关系。孔距、角度分布和孔口倒角如果分散在不同基准下加工，后续装配容易出现累积偏差。
第三，减重窗口边缘容易留下毛刺。窗口数量多、转角多，刀具进退和清根位置如果处理不好，会在阳极前留下微小翻边。黑色阳极后，孔口和窗口边缘的毛刺会更明显，也可能影响客户装配手感。
第四，喷砂黑色阳极会放大前道表面质量。喷砂可以统一纹理，但无法掩盖深刀痕、碰伤和孔口破边。阳极前的去毛刺、清洗、保护和转运方式，直接决定最终外观和功能面状态。

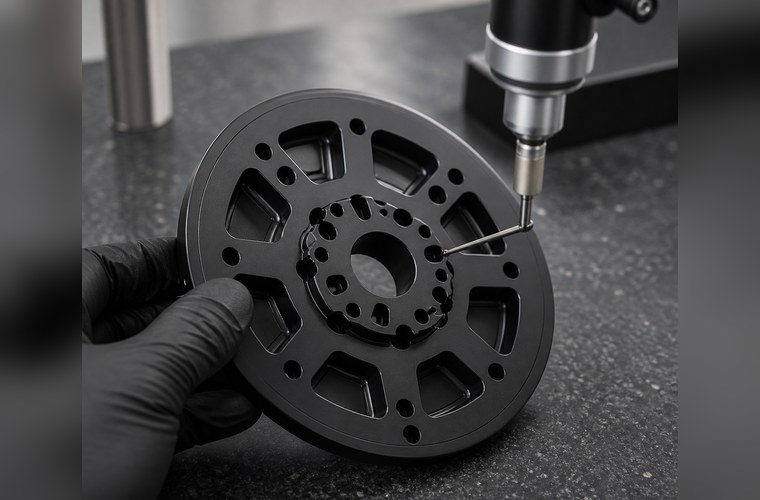

人形机器人输出转轴质检特写
四、莱图加的解决方案：围绕旋转基准建立工艺闭环
针对输出转轴，莱图加会先做DFM评审，确认中心孔、端面、外圆、定位孔和均布孔之间的基准关系。工艺规划上优先建立稳定装夹面，再进行外形、口袋和孔系加工，避免反复换基准导致位置误差扩大。
粗加工阶段，莱图加会控制减重窗口和环形结构的余量分布，让材料释放更均衡。精加工阶段，则把中心孔、关键端面、定位孔和均布安装孔放在统一基准下处理，并对孔口倒角、窗口清根和螺纹手感进行单独确认。
进入喷砂和黑色阳极前，莱图加会重点检查端面、孔口、窗口边缘和凸台过渡区域，确认无明显刀痕、毛刺、碰伤和残屑。后处理完成后，再复核外观、孔口状态、配合孔通畅性和关键装配面，确保零件不是“处理前合格、处理后失控”。
五、检测与包装：让交付状态对应客户装配
输出转轴的检测重点包括中心孔、定位孔、均布孔位置、端面平面度、环形台阶、窗口边缘毛刺和阳极外观。必要时可结合三坐标检测孔系相对中心基准的位置关系，而不是只抽查单个孔径。
包装上，黑色阳极件要避免孔口互相摩擦和端面被硬物压伤。莱图加会建议使用定制泡棉定位，保证零件在盒内不晃动，中心凸台、端面和外圈孔位都能得到保护。

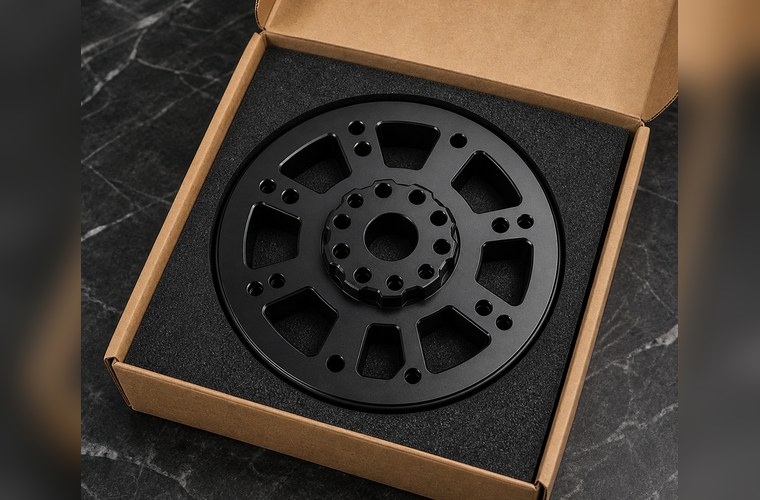

人形机器人输出转轴包装交付状态
六、案例总结：输出转轴加工看的是旋转端一致性
人形机器人输出转轴的加工难点，在于把盘类结构、中心基准、多组均布孔、减重窗口和黑色阳极统一管理。它不是一个只看外观的零件，而是关节输出端装配链条中的关键基准件。
苏州加非猫精密制造技术有限公司（莱图加）在这类6061-T6铝合金输出件项目中，会从DFM评审、装夹基准、粗精加工、孔系检测、去毛刺、表面处理复检到包装防护建立完整流程。对客户来说，这类案例能直观看到供应商对机器人关节零件装配稳定性的理解。
FAQ
1. 输出转轴为什么要重点控制中心孔和孔系关系？
中心孔通常对应旋转或定位基准，外圈孔系对应装配连接。两者关系不稳定，会导致客户装配时出现对孔困难、旋转偏心或局部受力不均。
2. 喷砂黑色阳极前为什么必须充分去毛刺？
喷砂和阳极会让边缘状态更直观。孔口、减重窗口和台阶根部如果残留毛刺，处理后不仅影响外观，也可能影响装配手感和后续清洁度。
3. 莱图加如何降低盘类零件加工变形？
莱图加会通过稳定装夹、合理余量、对称去料、粗精分开和关键端面复检来控制变形，并把孔系加工尽量放在统一基准下完成。
