案例摘要：本案例围绕人形机器人腰部弧面连杆组件展开，解析莱图加在6061-T6铝合金鞍形弧面、双安装耳孔列、薄壁装夹、黑色阳极氧化和包装保护中的工程控制。
在人形机器人腰部关节中，连杆组件并不只是起连接作用。它通常同时承担运动支撑、装配定位、空间避让和局部承载功能。尤其是带大弧面的连杆结构，既要与相邻旋转模组保持间隙，又要保证孔系、端面和安装区之间的关系稳定。
本案例分享的是一款人形机器人腰部连杆组件。零件采用6061-T6铝合金，表面为黑色阳极氧化，整体呈鞍形弧面支撑结构，包含大圆弧承载面、上部双安装耳、端部孔列、下部连接区、侧向加强边和多组小孔。苏州加非猫精密制造技术有限公司（莱图加）在处理这类零件时，会把弧面基准、薄壁刚性、孔系一致性、阳极前去毛刺和包装保护作为一套完整工艺来控制。

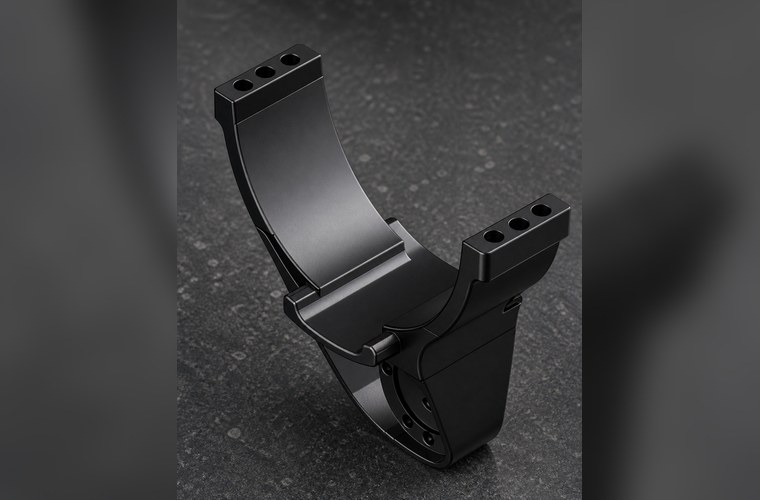

图1：人形机器人腰部连杆组件产品展示
一、零件判断：6061-T6铝合金鞍形弧面连杆
从结构上看，这款零件属于人形机器人腰部关节区域的弧面连杆或支撑连接件。上部两个安装耳用于锁付和定位，中部大圆弧用于支撑或避让相邻旋转结构，下部连接区和侧壁加强结构用于提高整体刚性。
6061-T6铝合金适合这类腰部轻量化结构件。材料切削性能稳定，重量较轻，黑色阳极氧化后可提升外观一致性和表面防护能力。该零件真正的加工重点，在于弧面、孔列、侧壁和下部安装区之间的相对关系，而不是单独完成某一个外形。
二、行业判断：腰部关节中的承载与定位连接件
人形机器人腰部区域通常连接上身、髋部、驱动模组、支撑件和线束空间。腰部连杆组件如果弧面位置偏差较大，可能影响相邻运动件间隙；如果安装孔和定位孔关系不稳定，客户装配时会出现对孔困难或局部受力。
这类零件在整机中处于传力链和装配链的交汇位置。加工厂如果只关注外观成形，而没有把弧面基准、孔系位置和装配端面一起管理，问题往往会在总装阶段暴露出来。
三、加工难点：大弧面、双耳孔列与薄壁变形
第一，大圆弧承载面需要保持轮廓一致。弧面面积大，局部又与安装耳、连接台阶和加强边相连，刀路衔接和余量分配不合理时，容易出现接刀痕或圆弧过渡不顺。
第二，双安装耳孔列要求位置一致。上部安装耳分布在弧面两侧，孔列不仅要孔径合格，还要保持左右位置、角度和端面关系稳定。孔列偏差会直接影响客户锁付和定位。
第三，薄壁和开口结构容易受装夹影响。零件中部开口较大，侧壁和下部连接区刚性不均。压紧力过大或支撑点不合理，可能造成加工中变形，松夹后出现回弹。
第四，黑色阳极氧化会放大前道缺陷。弧面、孔口、台阶根部和外观边缘如果有毛刺、碰伤或刀纹，处理后更容易被客户看到。阳极前的清洗、去毛刺和周转保护必须前置。

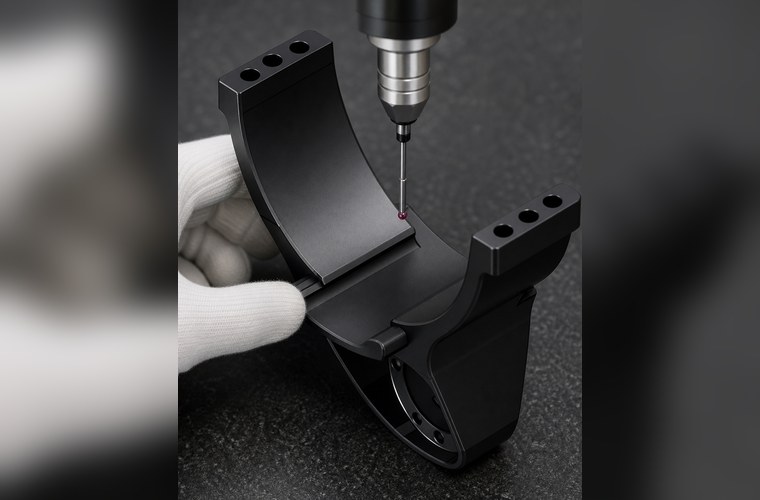

图2：人形机器人腰部连杆组件质检特写
四、莱图加的解决方案：先稳定弧面，再统一孔系基准
针对这类鞍形连杆，莱图加会先做DFM评审，确认主要弧面、安装耳、下部连接区和关键孔位的功能关系。工艺规划上优先建立稳定装夹面，通过合理支撑降低弧面和侧壁在加工过程中的变形风险。
粗加工阶段，莱图加会控制大弧面和连接区的余量分布，避免单侧去料过多造成应力释放不均。精加工阶段，则重点处理弧面轮廓、安装耳孔列、下部孔系和台阶过渡，让关键孔位尽量在统一基准下完成。
表面处理前，莱图加会检查弧面接刀、孔口倒角、台阶根部、侧壁薄边和外观磕碰。黑色阳极完成后，再复核孔口状态、螺纹手感、外观色泽和装配面，确保零件在处理后仍然满足客户装配需求。
五、检测与包装：保护弧面，也保护孔口
腰部弧面连杆的检测重点包括圆弧轮廓、安装耳孔列、下部连接孔、端面关系、螺纹通止、孔口毛刺和黑色阳极外观。必要时可结合三坐标检测弧面与孔系之间的相对关系，而不是只抽查单个尺寸。
包装上，这类黑色阳极弧面件不适合裸件叠放。弧面、安装耳和孔口都需要避免摩擦和撞击。莱图加会建议使用定制泡棉定位，让零件在盒内保持固定，减少运输中对外观面和薄边的二次损伤。

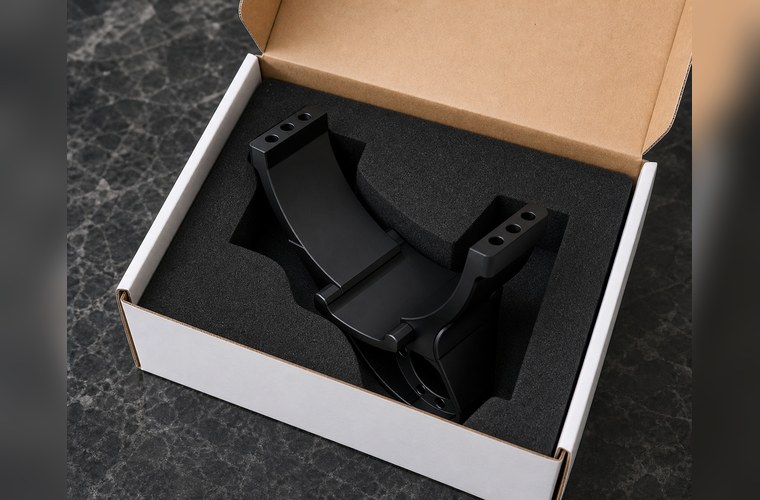

图3：人形机器人腰部连杆组件包装交付状态
六、案例总结：腰部连杆加工看的是装配关系
人形机器人腰部连杆组件的难点，不在于某一个孔或某一段弧面，而在于弧面支撑、安装耳孔列、下部连接区、薄壁刚性和黑色阳极之间的综合平衡。它考验的是供应商对机器人结构件装配关系的理解。
苏州加非猫精密制造技术有限公司（莱图加）在这类6061-T6铝合金弧面连杆项目中，会把DFM评审、装夹支撑、粗精加工顺序、孔系检测、去毛刺、表面处理复检和包装保护串联起来。对客户来说，这类案例能够展示莱图加处理人形机器人腰部结构件的工程闭环能力。
FAQ
1. 腰部连杆为什么要重点控制大弧面？
大弧面通常对应支撑、避让或相邻旋转结构的配合空间。弧面位置不稳定，会影响装配间隙和运动顺畅性。
2. 安装耳孔列为什么需要统一基准加工？
安装耳孔列直接决定锁付和定位关系。孔列如果在多个基准下分散加工，容易产生位置累积误差，影响客户总装。
3. 黑色阳极件交付前要重点检查什么？
需要检查孔口毛刺、螺纹手感、弧面刀痕、外观色泽、装配面状态和包装保护。黑色表面对划伤和碰伤更敏感，前道控制非常关键。
