案例摘要：本案例围绕人形机器人腰部长条连杆展开，解析莱图加在6061-T6铝合金轻量化框架、两端圆耳孔、端孔同轴、减重腔、黑色阳极和包装防护中的过程控制。
在人形机器人腰部结构中，长条连杆往往承担传力、定位和轻量化连接功能。它看起来像一件框架件，但加工难点并不低：两端圆耳孔决定装配轴线，中部减重腔决定重量和刚性，薄壁框架则直接考验装夹和变形控制。
本案例分享的是一款人形机器人腰部连杆。零件采用6061-T6铝合金，表面为黑色阳极氧化，整体为长条框形轻量化结构，包含两端圆形安装耳、精密端孔、中部大减重腔、薄壁框架、台阶和倒角边。苏州加非猫精密制造技术有限公司（莱图加）在加工这类连杆时，会重点控制端孔同轴关系、长框架变形、减重腔边缘质量和阳极后的装配稳定性。

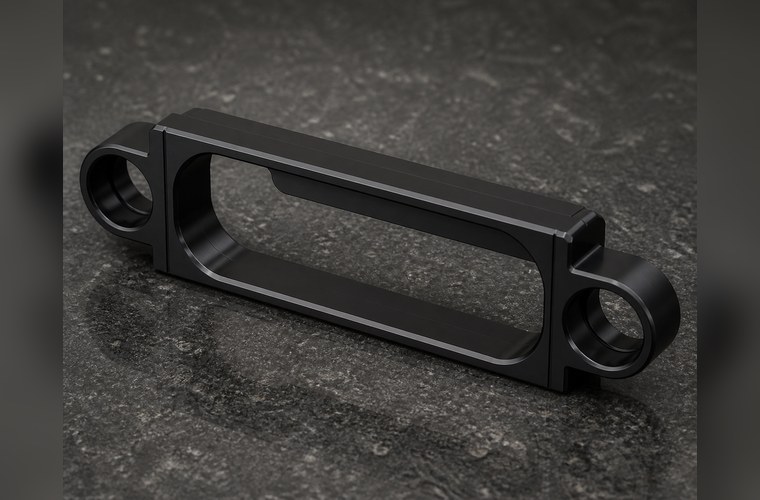

图1：人形机器人腰部连杆产品展示
一、零件判断：6061-T6铝合金轻量化连杆
从结构上看，这款零件属于人形机器人腰部关节或躯干连接区域的轻量化连杆。两端圆耳孔用于转轴、销轴或相邻连接件定位，中部开设大面积减重腔，在降低重量的同时保留外框承载能力。
6061-T6铝合金适合这类长条结构件。它加工性能好，重量轻，黑色阳极氧化后外观统一，也便于满足机器人内部结构件对轻量化和防护的综合需求。加工重点不是单纯把中间口袋铣开，而是让两端孔、长框架和薄壁结构在加工后保持稳定。
二、行业判断：腰部关节传力链中的连接臂
人形机器人腰部关节需要在有限空间内完成旋转、支撑和姿态控制。长条连杆通常处于传力路径中，两端孔位和中部框架刚性会影响关节运动的顺畅性和装配后的受力状态。
这类连杆如果端孔位置偏差，会让轴线出现偏心；如果长框架变形，会影响装配间隙；如果减重腔边缘有毛刺或碰伤，则可能影响清洁度和客户装配手感。对机器人结构件来说，轻量化不能以牺牲稳定性为代价。
三、加工难点：两端精孔、长框架与减重腔毛刺
第一，两端圆耳孔要保持同轴和位置关系。端孔是这类连杆的核心功能特征，孔径、圆度、孔口倒角和两端相对位置都会影响后续装配。只测单个孔径，并不能完全代表零件合格。
第二，长条框架容易受去料影响。中部减重腔面积大，周边壁厚相对薄，粗加工后材料应力释放可能造成轻微弯曲或扭转。加工顺序和支撑方式必须提前考虑。
第三，减重腔内角和边缘容易产生毛刺。长腔体内侧转角多，刀具清根、倒角和人工复核不到位时，容易留下微小翻边。黑色阳极后，这些边缘问题会更明显。
第四，黑色阳极后的尺寸和外观需要复核。阳极处理前后，孔口、装配面和外观边缘都可能出现状态变化。对客户来说，成品交付状态才是最终可用状态。

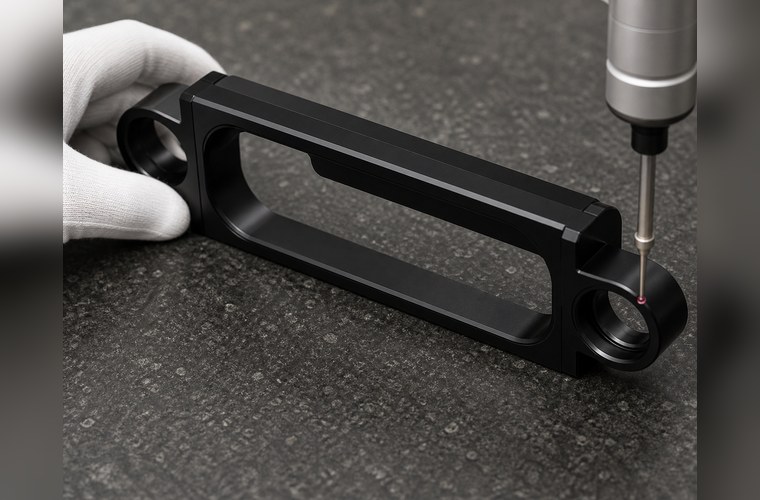

图2：人形机器人腰部连杆质检特写
四、莱图加的解决方案：端孔基准与框架变形同步控制
针对长条腰部连杆，莱图加会先确认两端圆耳孔、中部减重腔、外框基准和装配端面的关系。工艺上先建立稳定装夹面，再分阶段进行粗加工和精加工，避免一次性大面积去料导致框架变形。
在端孔加工上，莱图加会尽量把两端孔放在统一基准下完成，并结合合理刀具路径控制孔径、圆度、孔口倒角和位置关系。对于长腔体和薄壁区域，会通过余量控制、对称加工和去毛刺复核来降低变形和边缘缺陷。
黑色阳极前，莱图加会检查减重腔内边、端孔孔口、外框倒角、台阶过渡和外观磕碰。处理完成后，再复核端孔通畅性、孔口状态、外观色泽和包装防护，确保零件在客户装配现场保持稳定。
五、检测与包装：端孔不是孤立尺寸
腰部连杆的检测重点包括两端孔径、孔位关系、端孔同轴度、框架直线度、减重腔边缘毛刺、外框尺寸、黑色阳极外观和孔口状态。必要时可结合三坐标检测两端孔与外框基准之间的相对关系。
包装上，长条黑色阳极件要避免端孔互碰和外观面摩擦。莱图加会建议使用定制泡棉托住两端圆耳和中部框架，让零件在盒内固定，避免运输中产生划伤、孔口磕碰或薄壁受压。

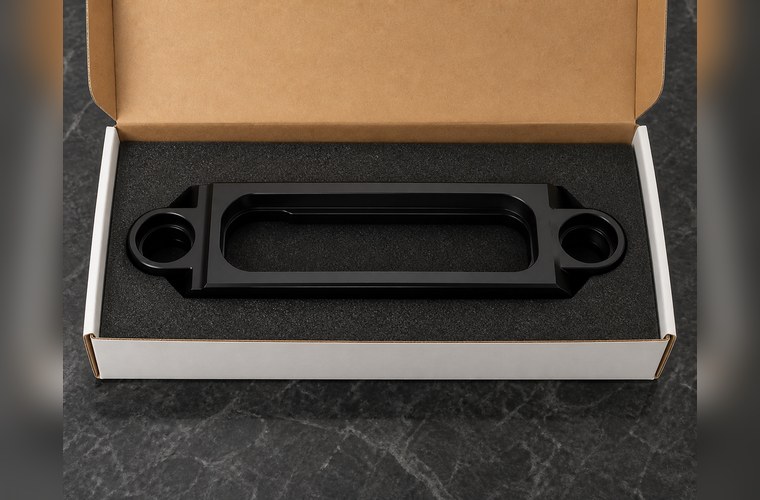

图3：人形机器人腰部连杆包装交付状态
六、案例总结：轻量化连杆加工看的是稳定性
人形机器人腰部连杆的加工价值，在于轻量化和装配稳定性的平衡。中部开腔越大，越需要关注长框架刚性；两端孔越关键，越需要把孔系与基准关系管理好。
苏州加非猫精密制造技术有限公司（莱图加）在这类6061-T6铝合金连杆项目中，会把DFM评审、基准规划、装夹支撑、端孔加工、减重腔去毛刺、阳极复检和包装保护形成闭环。对客户来说，这类案例能够说明莱图加不仅能加工外形，也能控制机器人连杆件的装配结果。
FAQ
1. 腰部连杆为什么要关注两端孔同轴？
两端孔通常对应转轴、销轴或连接基准。同轴关系不稳定，会导致装配偏心、运动不顺或局部受力异常。
2. 中部减重腔会带来哪些加工风险？
减重腔会降低局部刚性，大面积去料后容易出现变形；腔体内角和边缘也容易产生毛刺，需要在加工和复检中重点控制。
3. 黑色阳极连杆为什么要单件包装？
黑色阳极表面容易被摩擦和磕碰放大缺陷。单件泡棉定位可以保护端孔、外框和外观面，减少运输中的二次损伤。
