案例摘要：本案例围绕人形机器人手腕主支架展开，解析莱图加在6061-T6长臂支架、减重槽、端部精孔、安装孔列、去毛刺和包装防护中的工程控制。
在人形机器人手腕模组中，主支架通常承担连接执行端、承载转轴、布置孔位和控制轻量化的作用。它的外形不像盘类件那样规则，也不是普通板件。长臂结构、端部精孔、安装块、减重槽和多组小孔叠加在一起，对加工基准和变形控制提出了更高要求。
本案例分享的是一款人形机器人手腕主支架。零件采用6061-T6铝合金，整体为长臂式支架结构，一端为安装块和孔列，另一端为圆形铰接孔，中部设置多段减重槽和螺纹孔，局部位置有较高表面粗糙度与精孔要求。苏州加非猫精密制造技术有限公司（莱图加）在加工这类零件时，会重点控制长臂直线度、端部孔基准、薄壁槽边毛刺和安装端形位关系。

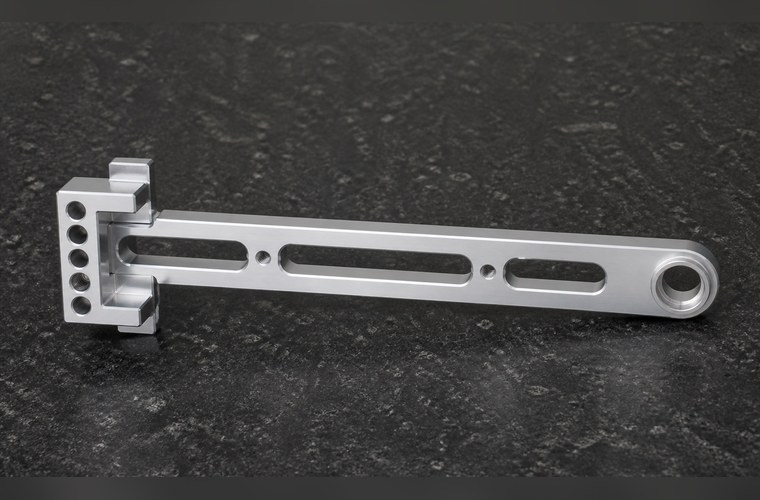

人形机器人手腕主支架产品展示
一、零件判断：6061-T6铝合金长臂式支架
从结构上看，这款手腕主支架属于人形机器人末端或手腕关节区域的承载连接件。安装端用于与壳体、执行器或连接件锁付，长臂区域通过减重槽降低重量，端部圆孔承担铰接、轴承或定位配合功能。
6061-T6铝合金适合这类手腕结构件。它重量轻、加工性好，在保证强度的同时便于实现细长槽、孔列、局部台阶和精孔特征。该零件的技术重点并不是单独加工一个孔，而是保证长臂结构在多次去料后仍然保持基准稳定。
二、行业判断：人形机器人手腕模组承载连接件
人形机器人手腕区域通常空间小、自由度高、运动频繁，零件需要在较小体积内兼顾刚性、轻量化和装配精度。手腕主支架如果端部孔位偏差、长臂变形或安装端孔列不一致，可能影响末端执行器姿态和关节运动顺畅性。
与普通长条支架相比，机器人手腕主支架更关注端部精孔、安装孔列、减重槽边缘和装配基准之间的关系。客户真正关心的不是单个尺寸漂亮，而是零件装上去后是否顺、是否稳、是否能长期保持一致。
三、加工难点：细长结构、精孔与槽边毛刺
第一，细长支架容易发生加工变形。零件长度大、局部截面窄，中部又有多段减重槽。粗加工去料后，长臂区域可能产生轻微弯曲或扭转，需要通过装夹和余量控制降低风险。
第二，端部圆孔属于关键配合特征。该孔通常对应铰接、轴承或定位功能，孔径、圆度、端面过渡和位置关系都会影响手腕模组装配。精孔不能只看孔径，还要看它与安装端基准的相对位置。
第三，减重槽和小孔容易产生微毛刺。长槽边缘、螺纹孔口和安装块孔列如果清理不彻底，可能影响装配、外观和清洁度。小孔密集区域尤其要避免攻牙毛刺和孔口翻边。
第四，安装端结构需要保持形位关系。安装块、孔列和长臂连接处存在台阶与局部开口，刀具路径、压紧方式和检测基准都会影响最终装配状态。

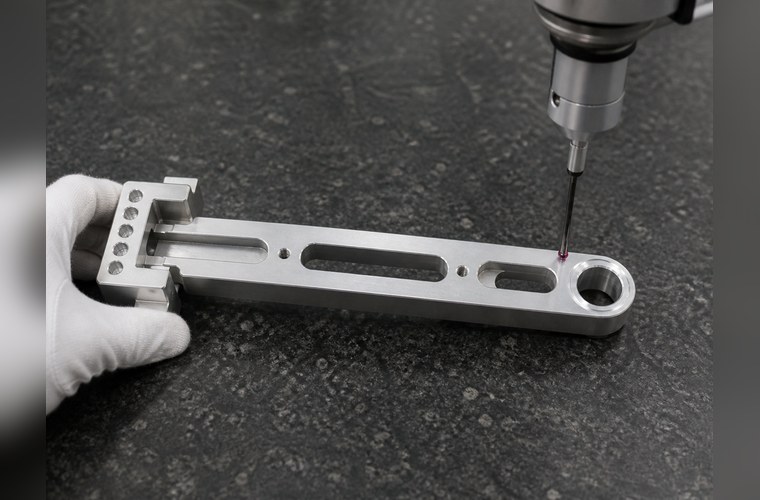

人形机器人手腕主支架质检特写
四、莱图加的解决方案：用统一基准控制长臂和精孔
针对手腕主支架，莱图加会先确认安装端、端部圆孔、长槽和螺纹孔之间的功能关系。工艺上通常先建立稳定的装夹基准，再安排外形和槽体粗加工，保留必要精加工余量，降低细长结构一次性去料带来的变形。
精加工阶段，莱图加会重点处理安装端孔列、端部精孔、长臂外形、减重槽边缘和螺纹孔。关键孔位尽量在统一基准下完成，并通过适合的刀具、切削参数和检测节奏控制孔径、位置和孔口质量。
去毛刺环节会针对长槽、孔口、台阶根部和安装端边角逐一确认。对于端部精孔和螺纹孔，莱图加会结合孔规、通止规、三坐标或专用量具进行复核，确保检测结果能对应客户装配需求。
五、检测与包装：关注长臂姿态和端部孔保护
手腕主支架的检测重点包括长臂直线度、端部圆孔、安装端孔列、螺纹孔、减重槽边缘、台阶过渡和表面粗糙度。对于功能孔，不能只测孔径，还要关注孔位与安装基准之间的相对关系。
包装上，细长支架不适合裸件混放。端部精孔、长槽边缘和安装块边角都需要避免撞击。莱图加会建议使用定制泡棉定位，保证零件在盒内固定，减少运输中产生弯曲、划伤和孔口磕碰的风险。

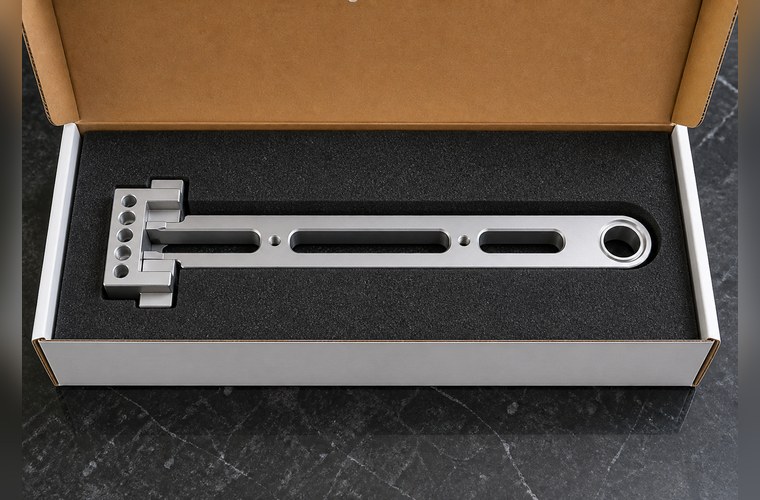

人形机器人手腕主支架包装交付状态
六、案例总结：手腕主支架加工看的是轻量化后的稳定性
人形机器人手腕主支架的难点，在于长臂轻量化、端部精孔、安装孔列、螺纹孔和槽边质量之间的平衡。它既要轻，又要稳；既要加工效率，也要装配可靠。
苏州加非猫精密制造技术有限公司（莱图加）在这类6061-T6铝合金支架项目中，会从DFM评审、基准规划、装夹支撑、粗精加工、精孔检测、去毛刺和包装保护建立完整闭环。对客户来说，这类案例能够展示莱图加对人形机器人末端结构件加工细节的把控能力。
FAQ
1. 手腕主支架为什么容易变形？
手腕主支架通常长度较长、局部截面较窄，中部还会设置减重槽。大量去料后材料应力释放，若装夹和余量控制不合理，就可能出现弯曲或扭转。
2. 端部精孔为什么是重点检测对象？
端部精孔常用于铰接、轴承或定位配合。孔径合格只是基础，孔与安装端基准之间的位置关系稳定，才能保证手腕模组装配和运动顺畅。
3. 莱图加如何控制长槽边缘毛刺？
莱图加会在刀具选择、切削参数、倒角路径和人工复核上同时控制，并对长槽、螺纹孔口和台阶根部做重点去毛刺检查，避免毛刺进入客户装配环节。
