下肢大腿支架是人形机器人腿部结构里比较典型的承托类零件：它有大圆弧、长基座、端部安装块和多组螺纹孔，外观看似一个支架，实际加工时要同时控制圆弧贴合、孔组锁付和黑色阳极氧化外观。
案例背景：圆弧承托决定装配贴合
这件零件采用6061-T6铝合金，表面为黑色阳极氧化。主体结构包括大半圆承托面、长条基座、两端安装块、局部窗口和多处M3/M4孔位。它更像下肢关节或腿部执行机构的承托支架，用来连接、定位并承受一定装配载荷。
工程师看这类结构，第一眼不会只看外形是否完整，而是先看圆弧面与端部孔组的关系。圆弧承托面如果偏差大，相邻圆柱件或关节外壳就不能稳定贴合；端部孔组如果位置漂移，装配时会出现孔能对上但锁付受力不均的问题。

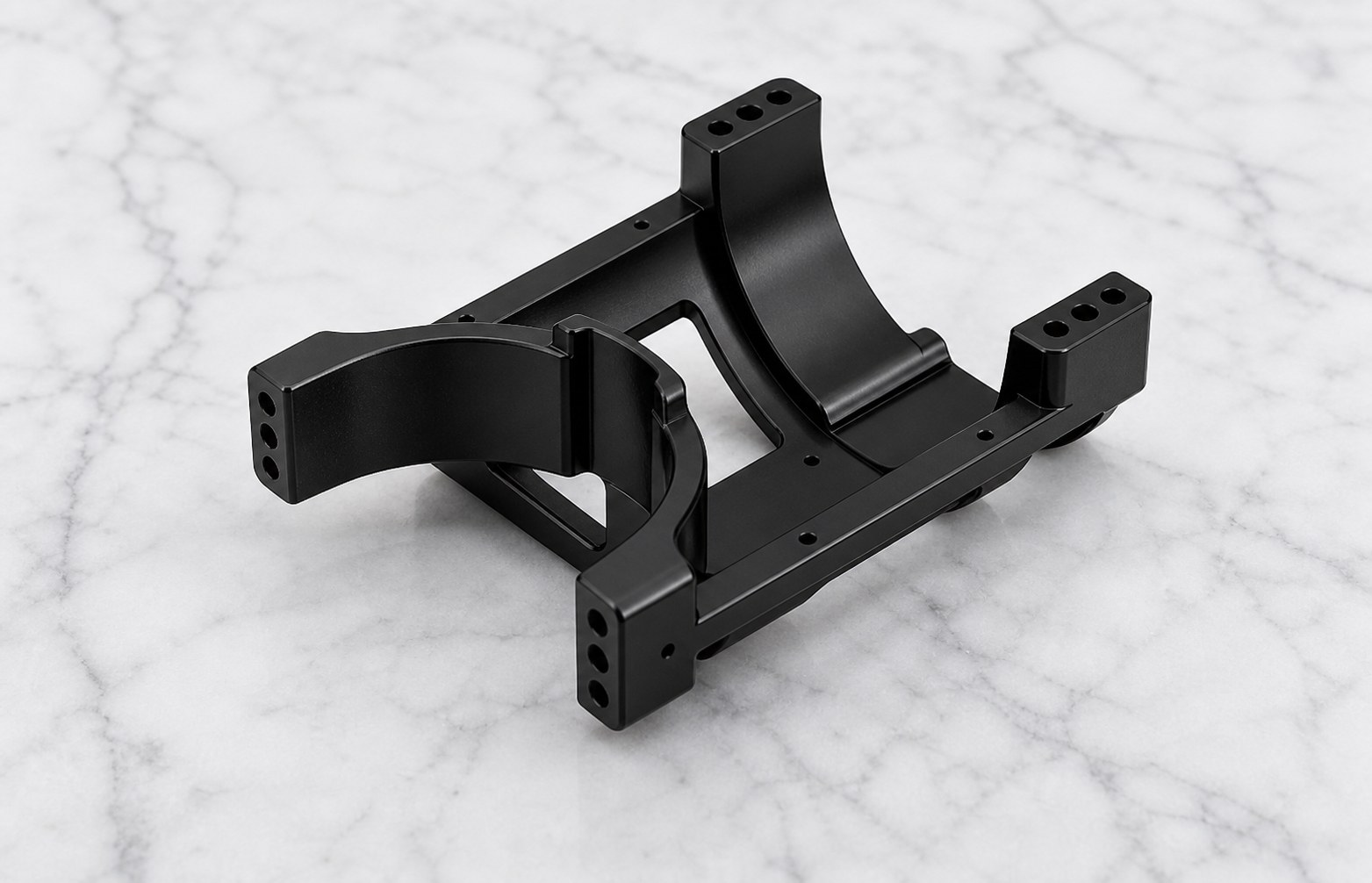

产品展示：6061-T6下肢大腿支架的圆弧承托面、长基座和端部安装块。
加工风险拆解：大圆弧、长基座和多孔组相互牵制
大圆弧区域加工时，刀路接刀痕、曲面粗糙度和局部振纹都容易在黑色阳极氧化后被放大。长基座区域又存在薄壁筋和窗口，粗加工去料后若装夹支撑不足，局部会出现轻微变形，影响圆弧面和孔位关系。
端部安装块上孔位集中，既有贯穿孔，也有螺纹孔。孔口倒角、螺纹通止、孔距和侧面垂直度都要兼顾。对这类黑色零件来说，孔边毛刺、夹伤和氧化色差都会直接影响客户验收感受。
莱图加工艺路径：让圆弧和孔组共用一套基准
苏州加非猫精密制造技术有限公司（莱图加）处理这类大腿支架时，会把圆弧承托面、长基座底面和端部安装块纳入同一套基准规划。粗加工阶段先释放大部分余量，关键承托面和孔组保留精加工余量，避免前段加工完成后再被后段去料影响。
精加工时优先保证圆弧面形态和两端安装块孔组关系。对于窗口和薄壁筋，刀具路径要控制切削力方向，减少细薄区域震纹。黑色阳极氧化前完成全周去毛刺和清洗，氧化后再复查孔口、圆弧面、安装块和外观面。
检测方案：不能只测圆弧，也不能只测孔
首件检测建议覆盖圆弧承托面尺寸、轮廓状态、长基座平面、端部孔组位置、M3/M4螺纹通止、窗口边缘、侧面垂直度和黑色阳极氧化外观。圆弧面与孔组的相对关系，是装配稳定性的关键。

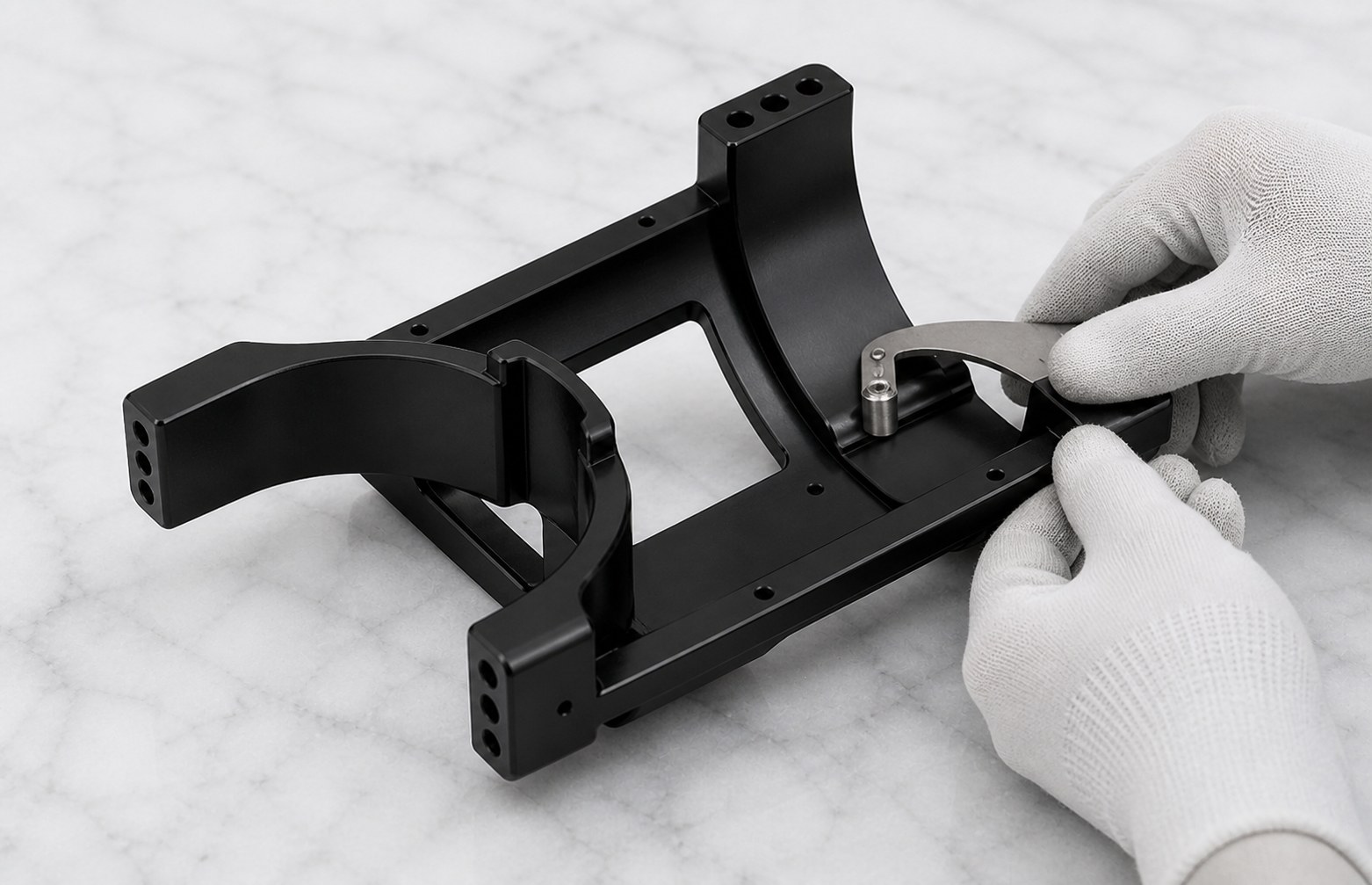

质检特写：圆弧承托面、孔组与基座关系需要按统一基准复核。
过程检验中，莱图加会重点观察刀具磨损对孔径、螺纹和圆弧面的影响。氧化后复检不能省，因为氧化膜、清洗残留和搬运磕碰都可能影响孔口状态。包装前还要确认孔内无残留颗粒，避免客户装配前二次清理。
交期管理：复杂黑色支架要给表面处理留窗口
这类6061-T6黑色阳极氧化大腿支架，样件通常建议按7-10个工作日评估，小批量可按10-15个工作日规划。若数量较多、检测项目更细，或表面处理排期紧张，交期需要在项目启动前重新确认。

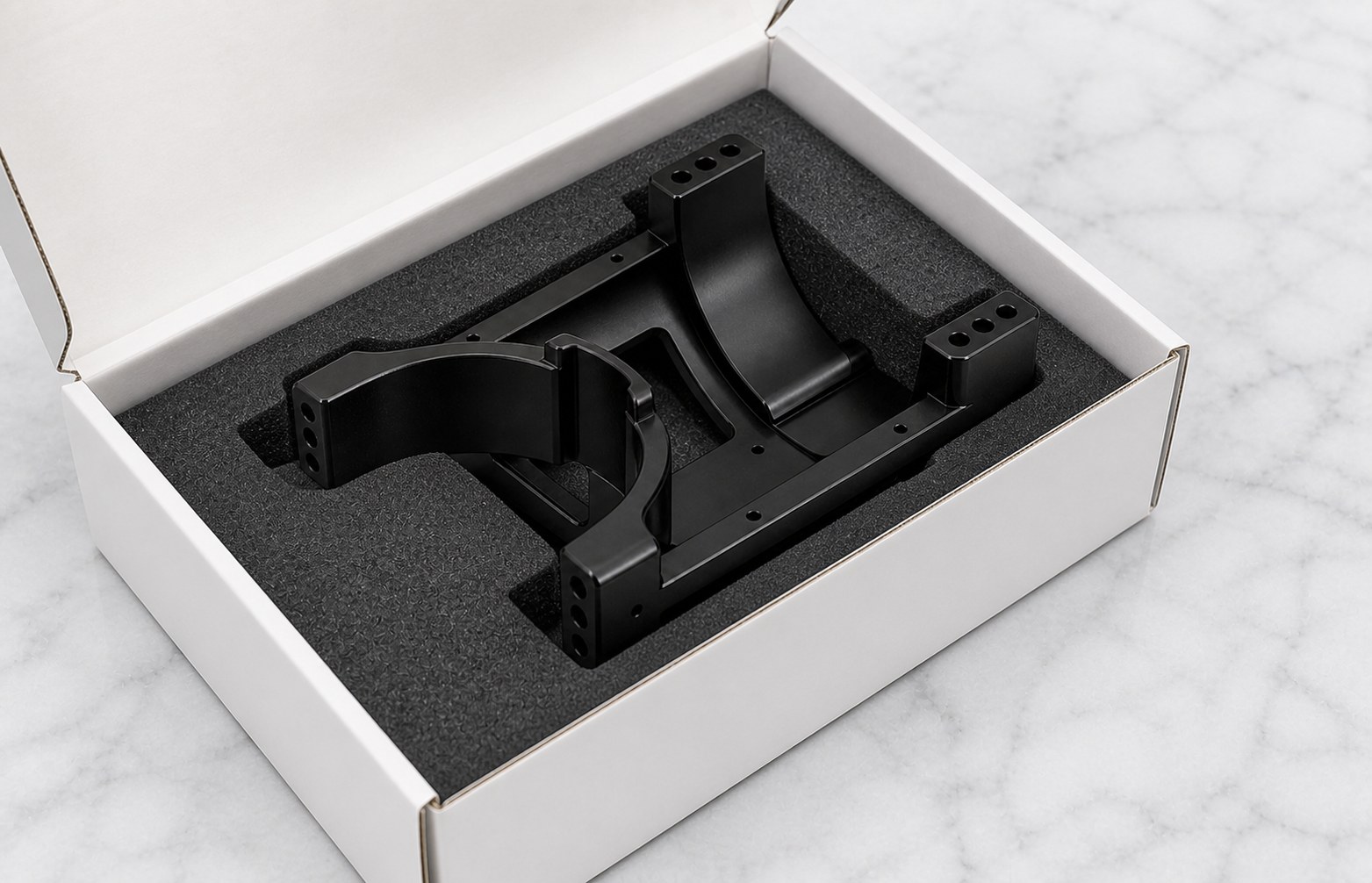

包装交付：复杂黑色支架采用加厚泡棉限位，保护圆弧面和孔口。
莱图加会把首件确认、阳极氧化前检查和氧化后复检作为三个交付节点。对客户来说，支架类零件的交付质量不只看尺寸报告，还要看黑色外观一致性、孔口清洁度和包装保护方式。
交付复盘
大腿支架的加工重点，是让圆弧承托、长基座、端部安装块和多孔组在同一基准体系里闭环。只要这些关系稳定，客户装配时就更容易获得可重复的贴合状态。
包装上建议采用加厚仿形泡棉，尤其保护圆弧承托面和端部孔口。黑色阳极氧化零件一旦在运输中擦伤，返修成本往往高于前期增加包装保护的成本。
FAQ
Q：圆弧承托面为什么要重点控制？
A：它直接影响相邻圆柱件或关节外壳贴合，偏差会传递到孔组锁付状态。
Q：黑色阳极氧化会不会遮住加工痕迹？
A：不会，反而会放大毛刺、划伤和局部振纹，因此氧化前外观预检很重要。
Q：样件阶段是否需要做完整检测？
A：建议至少完成圆弧面、孔组、螺纹和外观复核，便于客户装机验证。
