零位挡块看起来只是一个小型弧形件，但在人形机器人关节调试里，它承担的是零位限位、重复定位和装配识别的功能。小件不大，问题却很典型：弧形轮廓、H7孔、多个小孔和黑色阳极氧化必须一起稳定。
先判断用途：它是关节里的基准小件
这件零位挡块采用6061-T6铝合金，表面为黑色阳极氧化。主体是弧形扇段结构，中间带凸台，两端和弧段上分布多个圆孔，其中关键孔位需要承担定位或锁付作用。
从机器人应用角度看，它不像承力主结构那样显眼，但会影响关节零位确认和装配重复性。苏州加非猫精密制造技术有限公司（莱图加）评审这类零件时，会把它归入“小型定位功能件”，重点不是把外形铣出来，而是让弧形边界、孔位和基准凸台保持稳定关系。

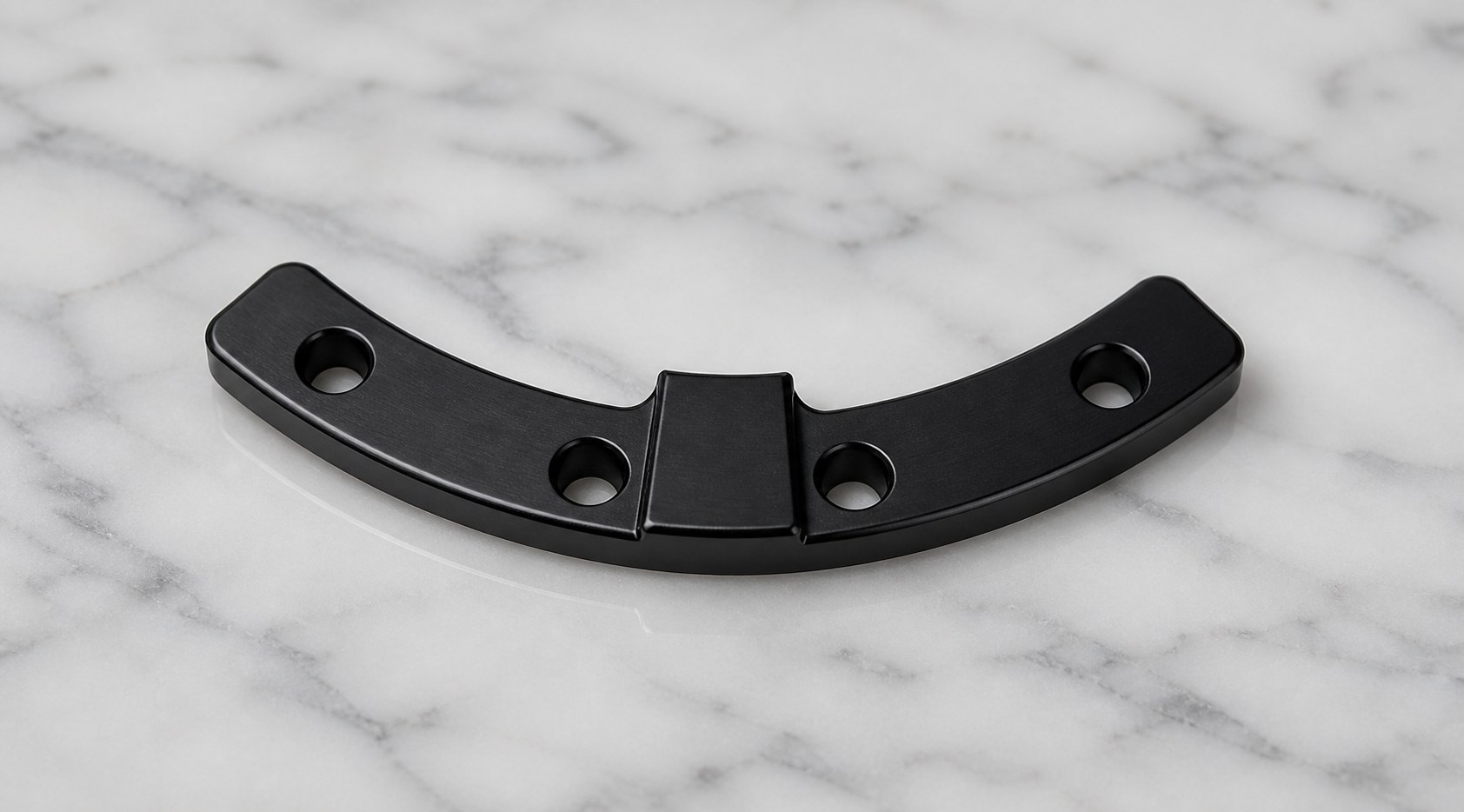

产品展示：零位挡块的弧形轮廓、中心凸台和黑色阳极氧化表面。
加工难点：小弧形件容易被低估
弧形外轮廓由多段半径和角度关系组成，零件整体较小，装夹区域有限。若先把外形全部释放，再加工孔位，夹持刚性和定位稳定性都会变差，孔位容易受到二次装夹影响。
黑色阳极氧化还会放大边缘毛刺、孔口亮线和轻微划伤。小件一旦混放，孔口和弧边最容易磕碰；而这些位置恰好又是客户装配时最先关注的区域。
莱图加的处理思路：先稳基准，再精修弧线
莱图加在这类零位挡块上会先规划基准凸台与关键孔的关系，粗加工阶段保留必要工艺连接和余量，避免小件过早失去支撑。弧形轮廓和孔系尽量放在稳定基准下完成，减少重复定位带来的累积偏差。
孔加工时重点控制H7孔状态、普通孔孔口倒角和小孔位置关系。阳极氧化前完成全周去毛刺和清洗，氧化后再复查孔口、弧边和外观面，避免客户收到零件后还要二次清理。
质检重点：看孔，也要看弧形基准
首件检测建议覆盖H7孔孔径、孔壁状态、弧形外轮廓、孔距、凸台位置、外观倒角和黑色阳极氧化表面。对于零位挡块，单个孔合格并不代表整体定位关系可靠。

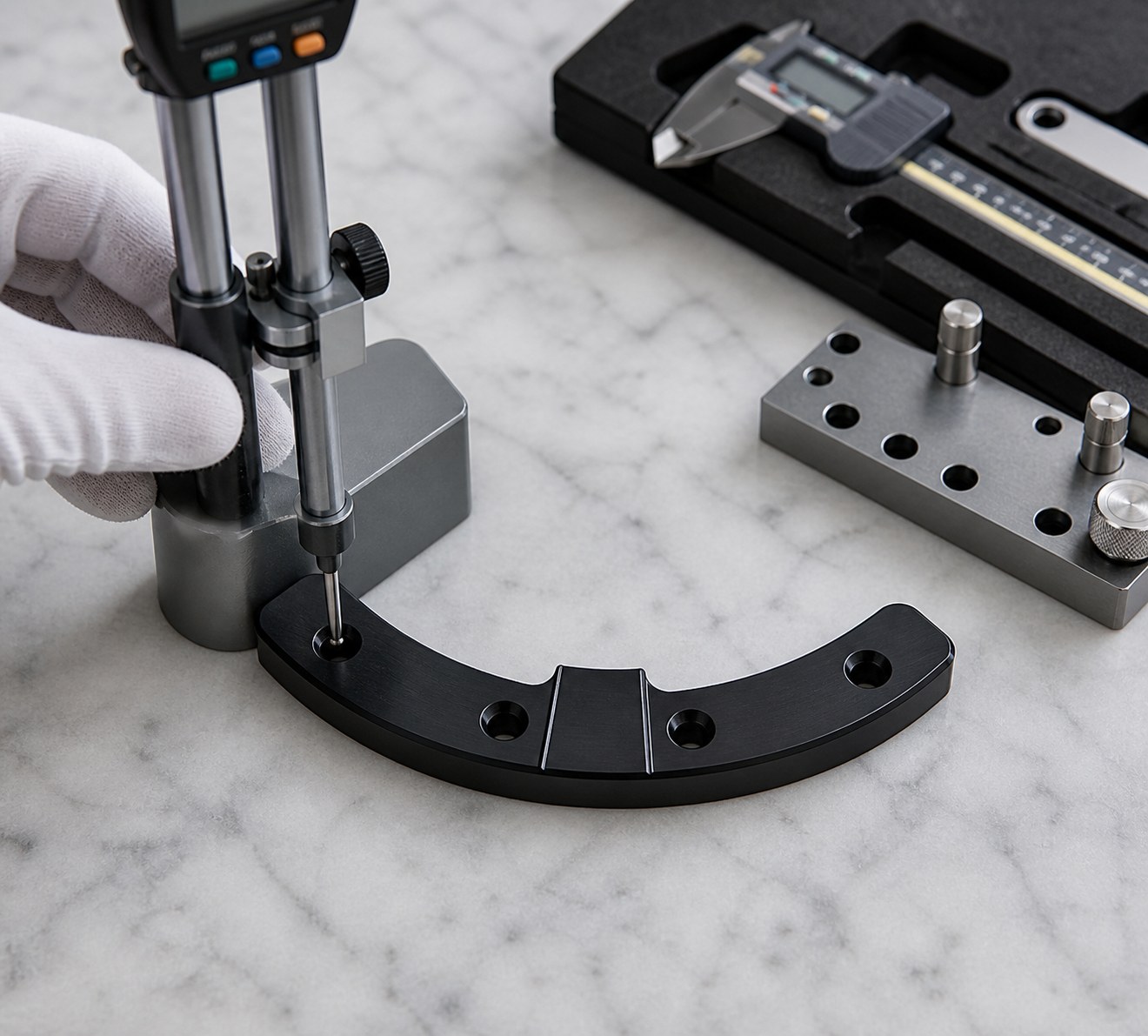

质检特写：孔位、弧形边界和基准凸台需要按同一基准复核。
批量阶段，莱图加会关注刀具磨损对孔径和弧边轮廓的影响。小件如果一次装夹数量较多，还要关注装夹压紧差异，防止同批零件出现局部孔位漂移。
交期与交付：小件也要给表面处理留时间
这类6061-T6黑色阳极氧化零位挡块，样件通常建议按5-7个工作日评估，小批量可按7-12个工作日规划。若客户要求更高比例检测或指定氧化色差标准，交期需要同步预留复检窗口。

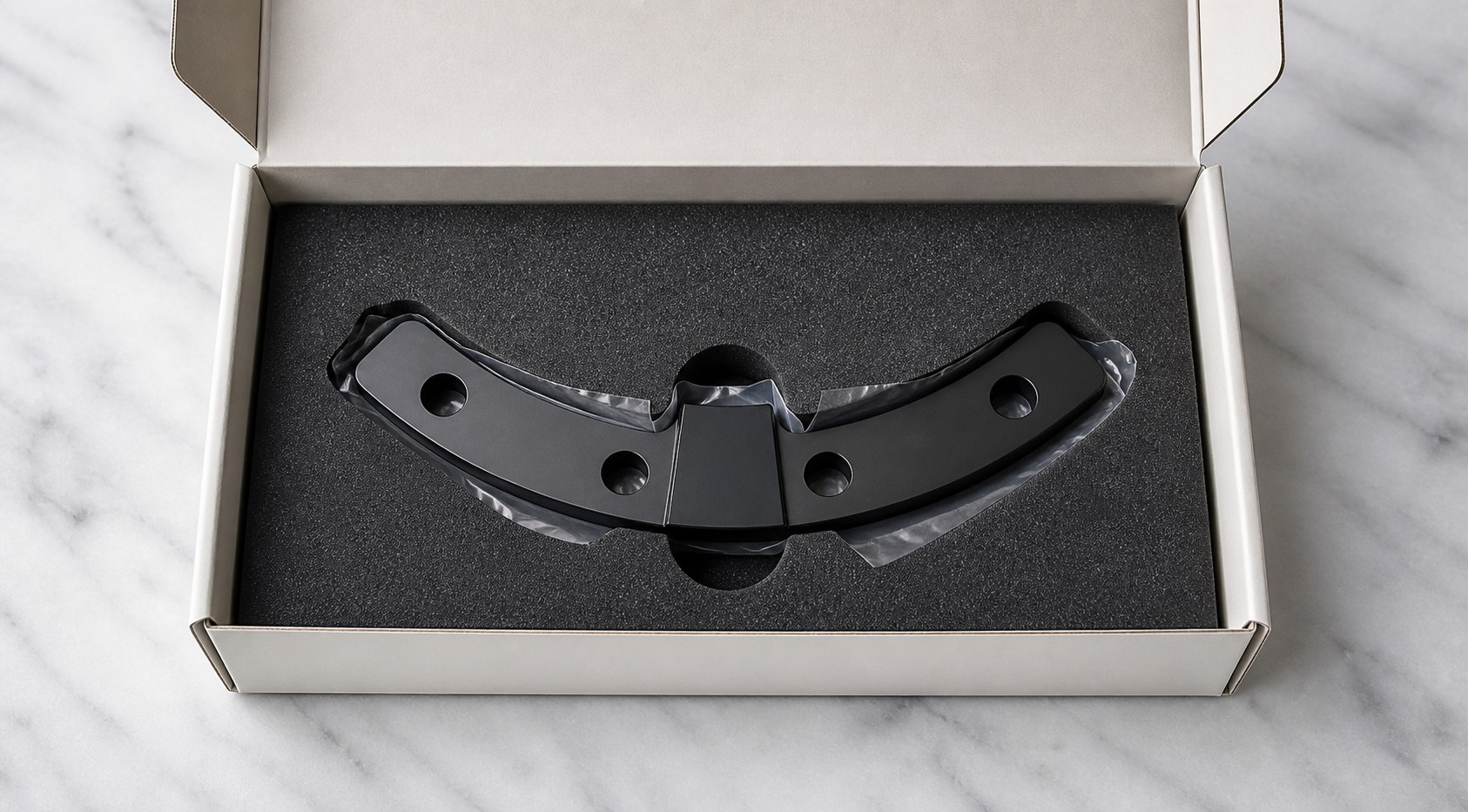

包装交付：小型黑色件采用仿形泡棉定位，避免孔口和外观面碰伤。
交付时不建议散装。莱图加会采用单件或分格保护，重点保护孔口、弧边和黑色外观面。对客户来说，收到后能直接进入装配验证，比单纯完成机加工更有价值。
工程师复盘
这个案例的关键，不是零件尺寸有多大，而是小型基准件对机器人调试的影响很直接。弧形边界、孔系和黑色阳极氧化任何一个环节粗放，都会影响客户对加工能力的判断。
莱图加的价值在于提前把小件风险拆开：基准先确认、孔系后闭环、外观和包装最后守住。这样小批量导入时，客户能更快判断结构方案是否可用。
FAQ
Q：零位挡块为什么要强调H7孔？A：定位或配合孔会影响重复装配，孔径和孔壁状态需要稳定控制。
Q：黑色阳极氧化前为什么要先去毛刺？A：氧化后毛刺和亮边更明显，返修成本也更高。
Q：这种小件交期能否压缩？A：机加工可以较快完成，但表面处理、复检和包装保护仍需要预留时间。
