7075-T6铝合金编码器外壳加工案例：人形机器人关节壳体薄壁孔系与黑色阳极氧化控制

案例摘要：本案例围绕人形机器人关节7075-T6铝合金编码器外壳展开，解析莱图加在大直径薄壁壳体、密集孔系、槽口清根、黑色阳极氧化和装配稳定性中的工艺闭环。

编码器外壳是人形机器人关节模组中非常典型的高集成零件。它既要为编码器或传感器组件提供安装空间，又要与关节壳体、电机、轴承或线束结构保持准确配合。这个零件属于大直径薄壁壳体类结构，包含中心孔、环形台阶腔、密集周向孔、内圈螺纹孔、局部凸台、侧向开槽和多处清根区域。

与普通外壳件相比，人形机器人编码器外壳的难点在于“又薄、又大、孔又多、装配关系又强”。苏州加非猫精密制造技术有限公司（莱图加）在评估这类零件时，会优先梳理基准关系和装配敏感面，而不是只按外形轮廓排刀路。

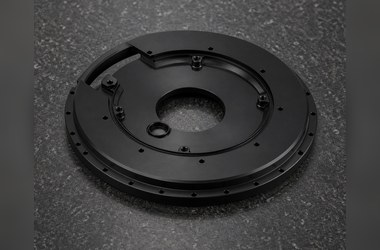

编码器外壳产品展示

零件与材质判断

该零件可归类为人形机器人关节编码器安装外壳。材料为7075-T6铝合金，表面处理为黑色阳极氧化，氧化层厚度需要控制在较薄范围内。7075-T6强度高、重量轻，适合对刚性和轻量化要求更高的机器人关节结构件。

零件结构中存在多组完全贯穿孔、M3螺纹孔、小规格螺纹孔、H7配合孔、局部槽口和清根区域。表面粗糙度要求以常规精密机加工等级为主，同时还有锐边倒钝、去毛刺、无划痕、未注倒角和未注圆角等通用要求。

行业应用场景

在人形机器人关节中，编码器用于反馈位置、速度或角度状态，外壳的加工质量会间接影响传感器安装稳定性。外壳孔位偏差、台阶面变形或毛刺残留，都可能导致编码器安装倾斜、间隙异常或线束干涉。

这类零件通常处在关节内部，但并不代表外观和表面可以放松。黑色阳极氧化既是防护，也是机器人整机一致性的外观要求。尤其在研发、小批量试制和批量导入阶段，稳定的交付质量能够减少装配端返修和调试时间。

加工难点

第一，大直径薄壁壳体容易失稳。零件外径较大，壁厚和局部台阶较薄，中心孔和侧向开槽进一步降低刚性。加工顺序不当时，可能出现平面翘曲、孔位偏移或环形台阶不均匀。

第二，多组孔系与基准面关联强。外围孔、内圈孔、凸台孔和小规格螺纹孔分布在不同区域，但最终都服务于同一装配基准。尤其是带位置度要求的孔系，需要用统一基准加工和检测，不能分散装夹后各做各的。

第三，7075-T6加工和阳极氧化更考验工艺稳定性。7075强度高，切削时对刀具锋利度、排屑和表面划伤更敏感；黑色阳极氧化前的刀纹、压痕、清洗残留和局部毛刺都会被放大。

第四，小孔、槽口和清根区域容易残留毛刺。编码器外壳上存在多处小孔和局部台阶，如果孔口毛刺或槽底残屑未处理干净，可能影响电子件安装和线束布置。

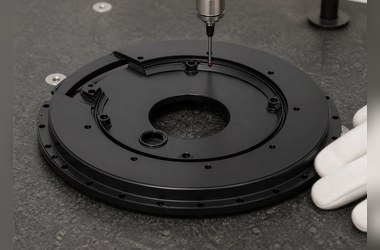

编码器外壳质检特写

莱图加的加工解决方案

莱图加会先按功能把零件拆成几类区域：主要装配基准、中心配合区域、编码器安装孔系、外圈固定孔系、侧向避让槽和外观面。工艺设计上，优先保证基准面和配合孔，再处理大面积腔体和密集孔系。

针对薄壁壳体，莱图加更倾向使用大面积支撑夹具和低应力装夹，避免靠局部压紧硬夹。粗加工阶段控制余量释放，精加工阶段统一完成关键孔、环形台阶和端面，减少重复装夹带来的累积误差。

孔系加工时，采用钻、铰、镗、攻牙和倒角的组合路线，并对小规格螺纹孔单独设置加工参数。加工后重点检查孔口毛刺、螺纹完整性、清根区域和表面划伤。进入黑色阳极氧化前，必须完成彻底清洗和外观复核；阳极氧化后，再复查配合孔、螺纹手感、色泽一致性和膜层对装配面的影响。

检测与包装控制

编码器外壳的检测重点包括中心孔尺寸、环形台阶、孔系位置度、端面状态、螺纹通止、槽口清根和外观完整性。对于人形机器人关节零件，检测报告不应只列尺寸，还应关注装配敏感项，例如孔系与基准面的关联、螺纹孔是否顺畅、黑色阳极表面是否有磕碰或划痕。

包装上，大直径黑色阳极壳体建议使用定制泡棉承托，避免外圈薄边受压变形，也避免黑色表面在运输中与硬物摩擦产生亮痕。

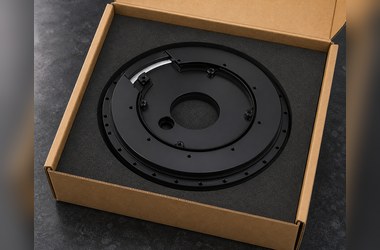

编码器外壳包装展示

案例小结

这件编码器外壳代表了人形机器人零部件加工中常见的一类挑战：材料轻而强、结构薄而大、孔系密而准、外观还要稳定。莱图加在此类零件上的价值，主要体现在前期工艺评审、低应力装夹、关键孔系控制、阳极氧化前后复检和包装保护的完整闭环。

FAQ

7075-T6为什么适合做人形机器人编码器外壳？

7075-T6强度高、重量轻，适合对刚性、轻量化和空间集成度要求较高的机器人关节壳体类零件。

薄壁编码器外壳加工最怕什么？

最怕装夹变形和孔系基准漂移。外形能加工出来不难，难的是加工后仍然保持端面、孔系和台阶面的装配关系稳定。

黑色阳极氧化前为什么要复查毛刺和划痕？

阳极氧化会让表面缺陷更明显。孔口毛刺、压痕、残屑和刀纹如果在氧化前没有处理好，后处理后更难修复。
