脚踝摆臂的难点在于圆盘孔系、中心异形孔、轻量化口袋和单耳输出端都集中在一个小体积零件上，任何一处基准处理不清，都会影响脚踝关节装配。
工程师先看运动链：摆臂承担角度输出和锁付定位
这件零件属于人形机器人脚踝关节摆臂类结构，主体是圆盘加单耳输出臂，中心为异形窗口，圆盘上有均布孔系，输出端还有同轴孔位和局部台阶。表面要求为黑色阳极氧化，说明客户希望兼顾耐蚀、外观和装配耐磨性。
材料牌号需以客户BOM和图纸为准。莱图加在实际报价和加工前，会先向客户确认BOM材料，再根据材料牌号调整刀具、切削参数和表面处理前处理方式，并围绕孔系、口袋、中心孔和输出端基准展开结构评审。

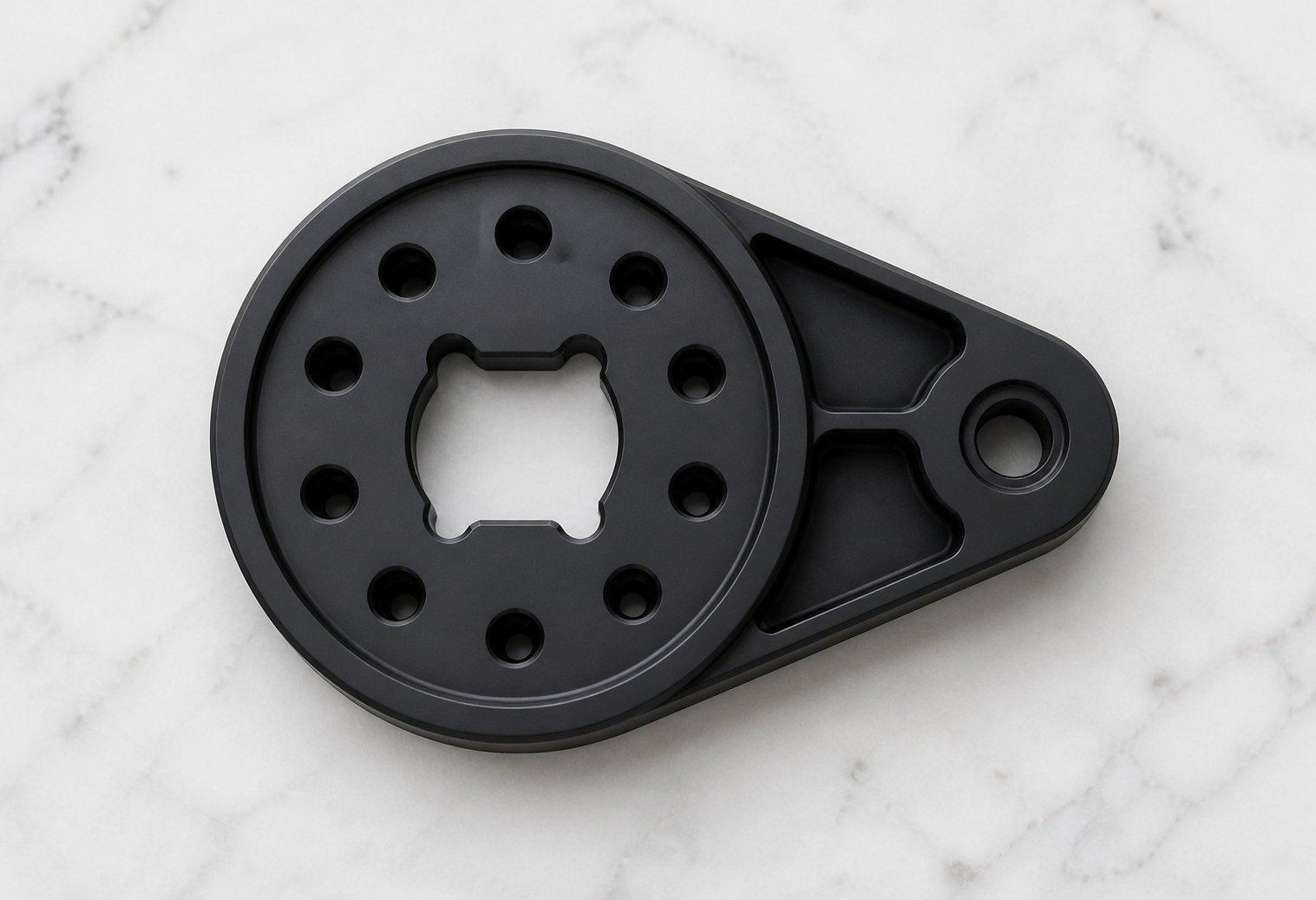

产品展示：脚踝摆臂的圆盘主体、中心异形孔、单耳输出端和黑色阳极氧化表面。
核心风险：小体积零件里的多基准转换
圆盘主体、中心异形孔、圆周孔组、输出端孔和两侧轻量化口袋共同构成这件摆臂的功能边界。圆盘孔组需要与中心孔保持稳定关系，输出端孔又要和圆盘基准一致。若加工时只按单个特征逐个完成，最后可能出现孔能测合格，但装配角度不顺的情况。
轻量化口袋让零件重量下降，也让局部壁厚变薄。口袋边缘、圆角过渡和孔口之间距离较近，去毛刺时既要清洁，又不能把功能边缘修钝过度。黑色阳极氧化后，这些局部边缘的处理质量会被客户一眼看到。
莱图加解决思路：统一基准，分层释放余量
苏州加非猫精密制造技术有限公司（莱图加）处理这类摆臂时，会先确认中心孔、圆盘外形和输出端孔之间的基准关系，再安排粗加工、半精加工和精加工。圆盘区域先保证稳定定位，输出端孔和口袋特征尽量在同一基准体系下完成，减少二次装夹带来的累积误差。
口袋加工需要控制刀路进退和底面余量，避免薄筋处振纹明显。中心异形孔采用小刀清角和分段去毛刺，确保内角干净但不破坏轮廓。阳极氧化前，先对孔口、口袋边、中心孔内壁和输出端孔进行清洁检查，减少黑色件后续返修风险。
检测怎么做：孔系关系比单孔尺寸更重要
检测重点包括中心异形孔轮廓、圆周孔组位置、输出端孔径和同轴关系、口袋底面、局部厚度、端面平整度和黑色阳极氧化外观。脚踝摆臂属于运动链零件，建议首件阶段用三坐标或专用检具确认孔组与输出端的相对关系。

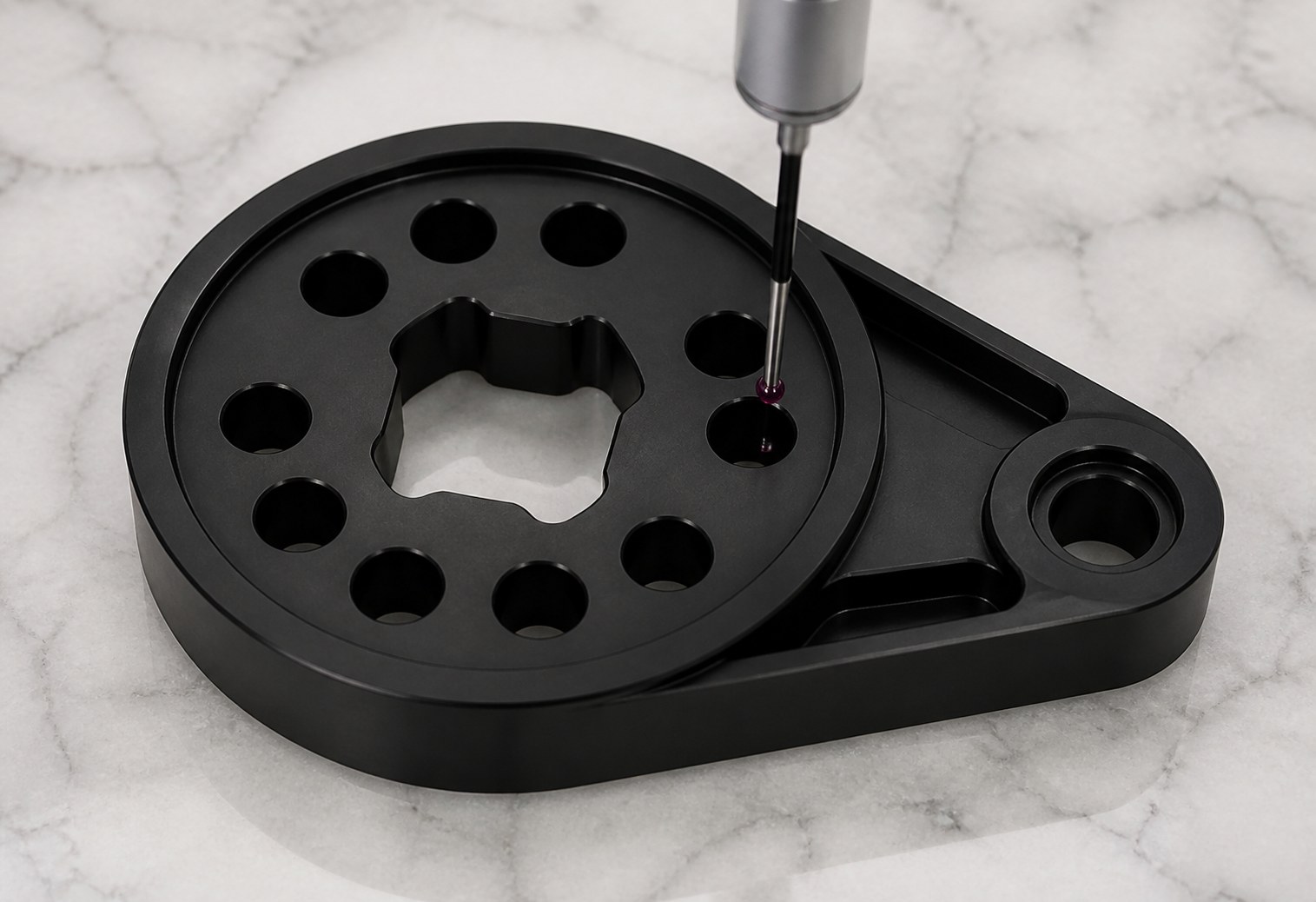

质检特写：圆周孔系、中心异形孔和输出端孔需要按统一基准复核。
过程检验要关注刀具磨损对孔径和口袋边缘的影响。氧化后复检则重点看孔口是否有亮边、内腔是否有颗粒残留、黑色表面是否有划伤，以及包装前零件是否被充分隔离。
交期安排：材料确认会影响首件节奏
在材料牌号确认、数量明确、表面处理排期正常的情况下，这类脚踝摆臂样件通常可按5-8个工作日评估，小批量可按8-13个工作日规划。若材料或热处理状态需要重新确认，交期应从资料确认后重新计算，避免客户后续装配验证受影响。

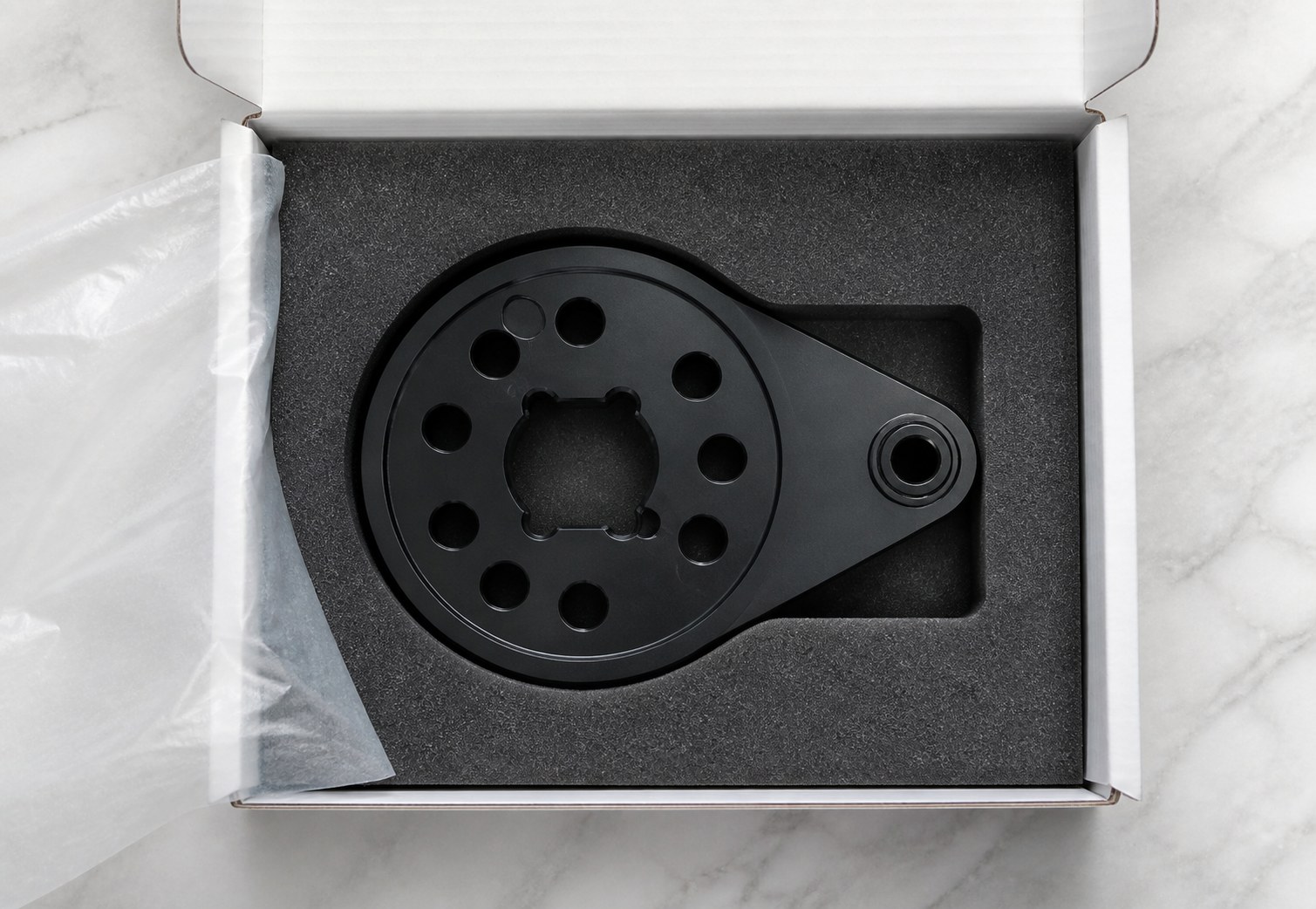

包装交付：摆臂采用仿形泡棉限位，避免孔口、口袋边和黑色表面摩擦。
莱图加会把首件检测和阳极氧化复检作为交付节点，而不是把零件加工完就直接发出。对黑色摆臂来说，包装建议采用仿形泡棉或单件隔离袋，保护口袋边缘、孔口和外观面，减少运输摩擦。
客户常问
Q：材料牌号未完整呈现时能不能加工？
A：可以先做结构评审和工艺预案，但正式加工前必须按客户BOM确认材料和表面处理要求。
Q：脚踝摆臂检测为什么要看孔系关系？
A：它属于运动链零件，孔系相对关系会影响装配角度、锁付顺畅性和关节运动一致性。
Q：轻量化口袋最容易出什么问题？
A：薄筋振纹、内角毛刺、氧化后亮边和底面刀纹，是这类结构常见风险。
