案例摘要：本案例围绕人形机器人腰部支撑座展开，解析莱图加在铝合金鞍座式结构、双圆弧承载面、侧向孔系、装夹变形、黑色阳极和包装保护中的过程控制。
在人形机器人躯干结构中，腰部支撑座通常承担承载、定位、连接和运动避让功能。它不是简单的方形底座，而是一类对弧面、侧壁、孔系和装配基准都有要求的结构件。尤其在腰部关节附近，支撑座的形位稳定性会直接影响相邻模组的安装姿态。
本案例分享的是一款人形机器人腰部支撑座。零件为铝合金精密结构件，表面采用黑色阳极氧化，整体呈鞍座式支撑结构，包含两组大圆弧承载面、对称侧壁、侧向安装孔、定位孔、台阶和加强区域。苏州加非猫精密制造技术有限公司（莱图加）在加工这类零件时，会优先关注圆弧基准、侧孔位置、装夹支撑、去毛刺和黑色外观面保护。

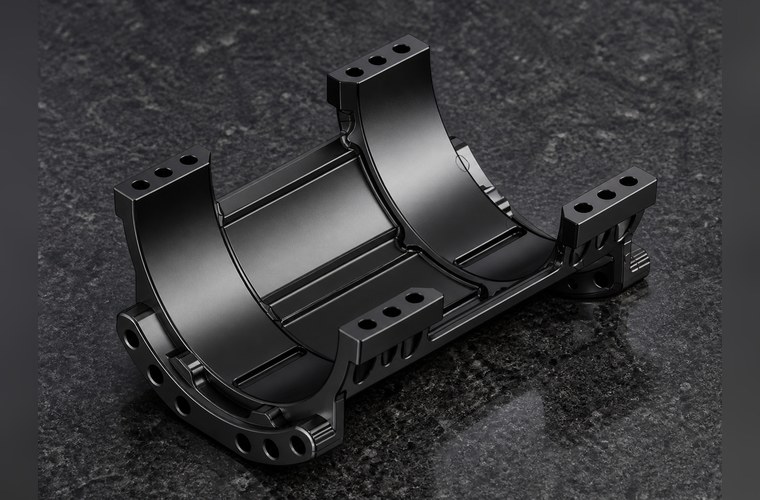

人形机器人腰部支撑座产品展示
一、零件判断：铝合金鞍座式支撑结构件
从结构上看，这款腰部支撑座属于人形机器人腰部或躯干关节区域的承载连接件。上部双圆弧区域用于贴合或避让旋转结构，两侧安装台和侧向孔系承担连接锁付功能，底部和侧壁则提供整体刚性。
这类铝合金支撑座的加工重点，在于圆弧面和安装孔之间的相对位置。圆弧做得漂亮但孔位偏差较大，客户装配时仍然会遇到对位困难；孔位合格但圆弧基准不稳定，也会影响相邻部件间隙和安装姿态。
二、行业判断：人形机器人腰部关节承载座
人形机器人腰部区域往往集成驱动、减速、支撑、线束和传感器组件，零件之间空间紧凑，装配链条较长。腰部支撑座通常要在有限体积内完成承载和避让，因此不能只按普通支架思路加工。
在整机应用中，这类支撑座既要有足够刚性，又要保证孔系一致性和弧面位置稳定。如果圆弧、孔位和安装面之间关系失控，会把误差传递到上身、髋部或驱动模组，后续调试成本会明显增加。
三、加工难点：鞍座弧面、侧向孔系与装夹变形
第一，双圆弧承载面加工难度高。鞍座结构存在大面积曲面和开口区域，刀路衔接、余量分布和表面纹理都需要控制。曲面如果局部吃刀不均，容易出现接刀痕或圆弧一致性不足。
第二，侧向孔系要求左右一致。零件两侧分布多组安装孔和定位孔，部分孔位靠近曲面与台阶。如果加工基准切换过多，左右孔系可能出现微小偏差，影响客户锁付和定位。
第三，装夹支撑容易影响弧面状态。支撑座中间开口较大，两侧壁和桥接区域刚性不完全一致。压紧方式不合理时，曲面和安装孔加工完成后可能出现松夹回弹。
第四，黑色阳极氧化对前道质量敏感。弧面、孔口、台阶根部和外观边缘如果有毛刺、碰伤或刀纹，黑色处理后会更明显。去毛刺和周转保护必须前置，而不是等成品阶段再补救。

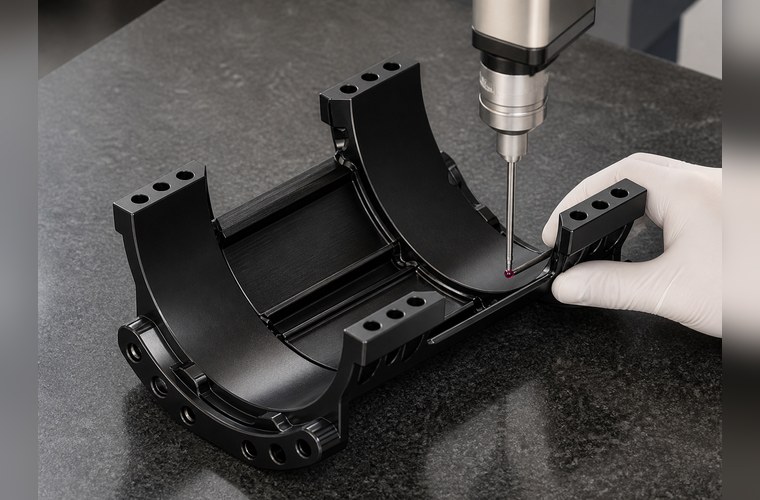

人形机器人腰部支撑座质检特写
四、莱图加的解决方案：先控制弧面基准，再控制孔系一致性
针对鞍座式腰部支撑座，莱图加会先从结构功能出发做工艺评审，确认圆弧面、安装面、侧向孔和定位孔之间的基准顺序。装夹方案会尽量让支撑点靠近受力区域，减少大开口结构在加工过程中的弹性变形。
粗加工阶段，莱图加会预留合理余量，先释放大面积曲面和腔体区域的加工应力。精加工阶段，再统一处理关键圆弧面、侧向孔系和安装台阶，保证曲面位置与孔位关系稳定。对于靠近台阶、圆弧和薄边的孔口，会单独安排倒角、去毛刺和通止检查。
表面处理前，莱图加会检查弧面接刀、孔口破边、台阶根部和外观磕碰。黑色阳极完成后，再复查外观色泽、孔口状态、螺纹手感和装配面，避免后处理过程中引入新的不稳定因素。
五、检测与包装：重点保护弧面和安装孔边缘
腰部支撑座的检测重点包括圆弧轮廓、两侧孔系位置、安装面、定位孔、螺纹通止、孔口毛刺和黑色阳极外观。对于影响装配的曲面与孔系关系，必要时可使用三坐标进行综合检测，而不是只看单个尺寸。
包装上，鞍座弧面和黑色外观面都不适合裸件堆叠。莱图加会建议使用定制泡棉或单件隔离包装，让零件在运输中保持固定，避免弧面、孔口、侧壁和外观边缘受到二次损伤。

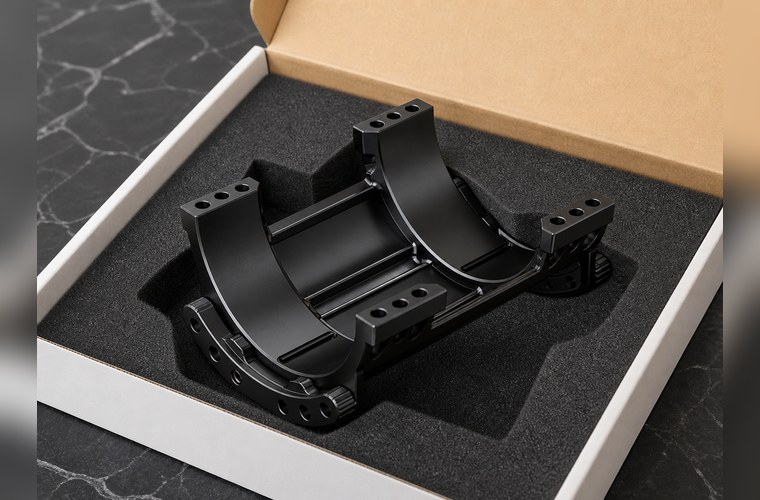

人形机器人腰部支撑座包装交付状态
六、案例总结：腰部支撑座加工看的是结构关系
人形机器人腰部支撑座的加工价值，不只在于完成一个复杂外形，而在于让双圆弧承载面、侧向安装孔、定位孔、台阶和黑色阳极表面共同满足装配需求。它考验的是供应商对机器人结构件基准关系的理解。
苏州加非猫精密制造技术有限公司（莱图加）在这类铝合金支撑座项目中，会把DFM评审、装夹支撑、曲面加工、孔系控制、去毛刺、阳极复检和包装保护串联起来。对客户来说，这类案例能够展示莱图加处理人形机器人腰部结构件的工程稳定性。
FAQ
1. 腰部支撑座为什么要重点控制圆弧面？
圆弧面通常对应避让、贴合或支撑关系。圆弧位置不稳定，会影响相邻关节模组装配间隙，也可能让锁付后的结构姿态发生偏差。
2. 侧向孔系加工为什么容易出问题？
侧孔往往分布在两侧壁、台阶或曲面附近，基准切换和装夹变形都会影响孔位一致性。左右孔系关系不稳定，客户装配时会直接感受到对位困难。
3. 黑色阳极件包装为什么要使用泡棉定位？
黑色阳极表面对摩擦和碰伤比较敏感。泡棉定位可以减少运输晃动，保护弧面、孔口和外观边缘，降低交付后的外观返工风险。
