人形机器人腕部十字轴加工案例：小直径轴颈、台阶与交叉轴线控制

案例摘要：本案例围绕人形机器人腕部十字轴展开，解析莱图加在小型T形轴件、小直径轴颈、端部台阶、交叉轴线、去毛刺和包装保护中的细节控制。

在人形机器人腕部模组中，十字轴类零件通常用于小空间内的转动、支撑或连接。它体积不大，但对轴颈、台阶、端面和交叉轴线关系要求很高。小型轴件一旦出现同轴度、垂直度或端部台阶偏差，客户装配时很容易放大成运动间隙或卡滞问题。

本案例分享的是一款人形机器人腕部十字轴。零件为小型T形轴类结构，包含水平主轴、两端小直径轴颈、端部台阶、局部端孔或端部凹槽，以及与主轴垂直的短轴。苏州加非猫精密制造技术有限公司（莱图加）在处理这类小型轴件时，会重点控制轴颈尺寸、台阶肩面、交叉轴线、表面粗糙度、去毛刺和包装防护。

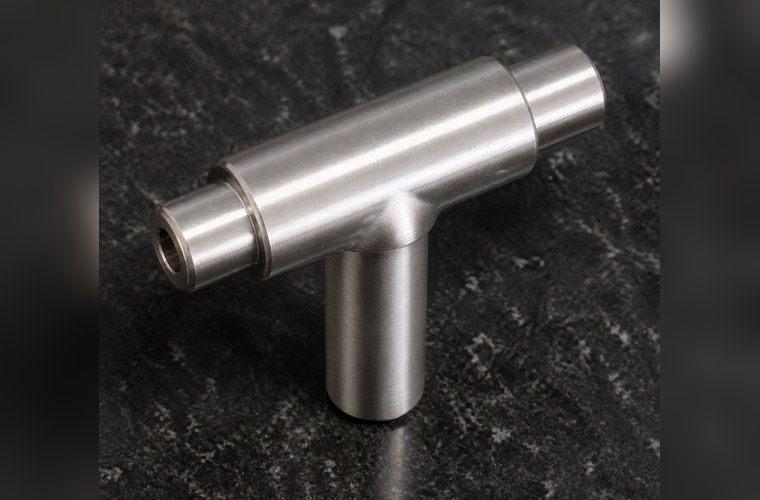

图1：人形机器人腕部十字轴产品展示

一、零件判断：小型T形精密轴类结构件

从结构上看，这款零件属于人形机器人腕部关节或末端执行连接区域的小型十字轴。水平主轴承担主要定位和支撑功能，两端小轴颈用于配合孔、轴承或衬套，垂直短轴则形成交叉连接或摆动支点。

这类零件的工程重点在于小轴颈和交叉轴线。正式导入生产时，莱图加会根据客户BOM和三维模型确认材料牌号、热处理要求和表面状态；在加工控制上，则会围绕轴颈尺寸、肩面台阶、同轴度和垂直关系展开。

二、行业判断：腕部模组中的小型转动连接件

人形机器人腕部空间小、自由度高、动作频繁。十字轴类零件通常需要在有限尺寸内承担转动连接、姿态传递或支撑定位功能。零件虽小，但它的误差会直接反映到末端执行器的摆动间隙和运动顺畅性上。

与普通轴销相比，腕部十字轴多了交叉轴线和台阶定位关系。水平主轴、两端轴颈和垂直短轴之间如果几何关系不稳定，即使单个直径尺寸合格，也可能在装配后出现偏心、干涉或运动阻滞。

三、加工难点：小轴颈、公差带与垂直短轴

第一，小直径轴颈对刀具和检测都敏感。轴颈尺寸小，公差控制空间有限，刀具磨损、让刀和夹持状态都会影响最终直径。检测时也要避免因夹持或测量力导致读数偏差。

第二，主轴同轴度和端部台阶要稳定。两端轴颈、主轴外圆和台阶肩面共同决定装配定位。端面不干净、台阶过渡不顺或同轴关系偏移，都会影响配合件安装。

第三，垂直短轴增加了装夹难度。T形结构需要处理交叉区域的刀路、支撑和基准切换。若装夹方案不稳定，主轴与短轴之间的垂直关系可能受到影响。

第四，小型轴件去毛刺不能粗放处理。端部凹槽、台阶根部、交叉过渡和小轴颈边缘都容易留下细小毛刺。对腕部模组来说，微小毛刺也可能影响装配顺畅性和清洁度。

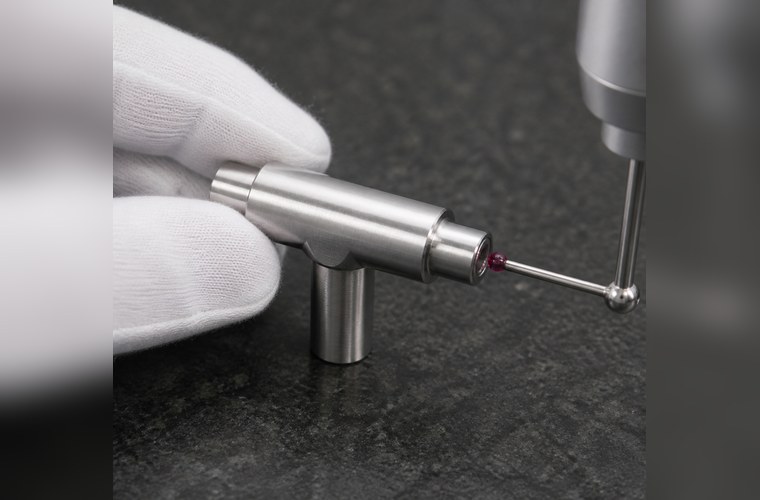

图2：人形机器人腕部十字轴质检特写

四、莱图加的解决方案：把轴颈、肩面和交叉关系一起控制

针对腕部十字轴，莱图加会先确认水平主轴、端部轴颈、垂直短轴和端部细节的功能关系。工艺上会围绕稳定夹持和统一基准规划加工顺序，避免多次换夹导致轴线关系分散。

在轴颈加工阶段，莱图加会控制刀具状态、切削参数和测量节奏，重点保证小直径轴颈、台阶肩面和端部过渡的稳定性。对于交叉区域，会通过合理支撑和清根方式，降低局部接刀、毛刺和形位偏差风险。

检测环节会关注轴颈尺寸、端面台阶、主轴同轴度、短轴垂直关系、端部细节和表面状态。必要时结合专用量具、三坐标或轮廓检测方式，让检测结果能够对应客户装配需求。

五、检测与包装：小件更需要过程保护

腕部十字轴的检测重点包括小轴颈直径、台阶肩面、端部孔或凹槽、主轴同轴度、短轴垂直度、表面粗糙度和去毛刺状态。对小型轴件来说，尺寸合格之外，边缘清洁和手感也很重要。

包装上，小型轴件不适合散放。端部轴颈、台阶和交叉短轴都需要避免互相碰撞。莱图加会建议使用定制泡棉定位，让零件在盒内固定，降低运输中产生划伤、压痕和轴颈磕碰的风险。

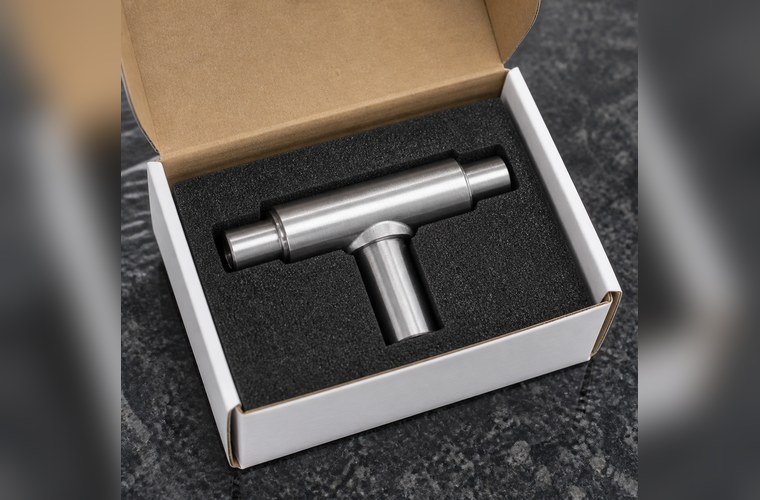

图3：人形机器人腕部十字轴包装交付状态

六、案例总结：小型轴件加工看的是细节稳定

人形机器人腕部十字轴的难点，在于零件虽小，但功能关系集中。小轴颈、端部台阶、主轴同轴度、垂直短轴和边缘清洁度都会影响最终装配体验。

苏州加非猫精密制造技术有限公司（莱图加）在这类腕部小型轴件项目中，会把DFM评审、装夹规划、轴颈精加工、交叉轴线控制、检测复核、去毛刺和包装保护串联起来。对客户来说，这类案例能够展示莱图加对小型精密运动连接件的细节把控能力。

FAQ

1. 腕部十字轴为什么不能只看轴径尺寸？

轴径尺寸只是基础。主轴同轴度、端部台阶、短轴垂直关系和边缘状态都会影响装配后的运动顺畅性。

2. 小直径轴颈加工为什么难？

小轴颈对刀具磨损、夹持稳定和测量方式很敏感。加工和检测过程中稍有波动，就可能影响配合手感和装配间隙。

3. 小型轴件包装为什么要单独定位？

小轴颈和台阶边缘容易在运输中磕碰。定制泡棉可以固定零件，减少端部轴颈、交叉短轴和外观面的二次损伤。
