一、零件背景：主基板是医疗诊断设备的装配基准

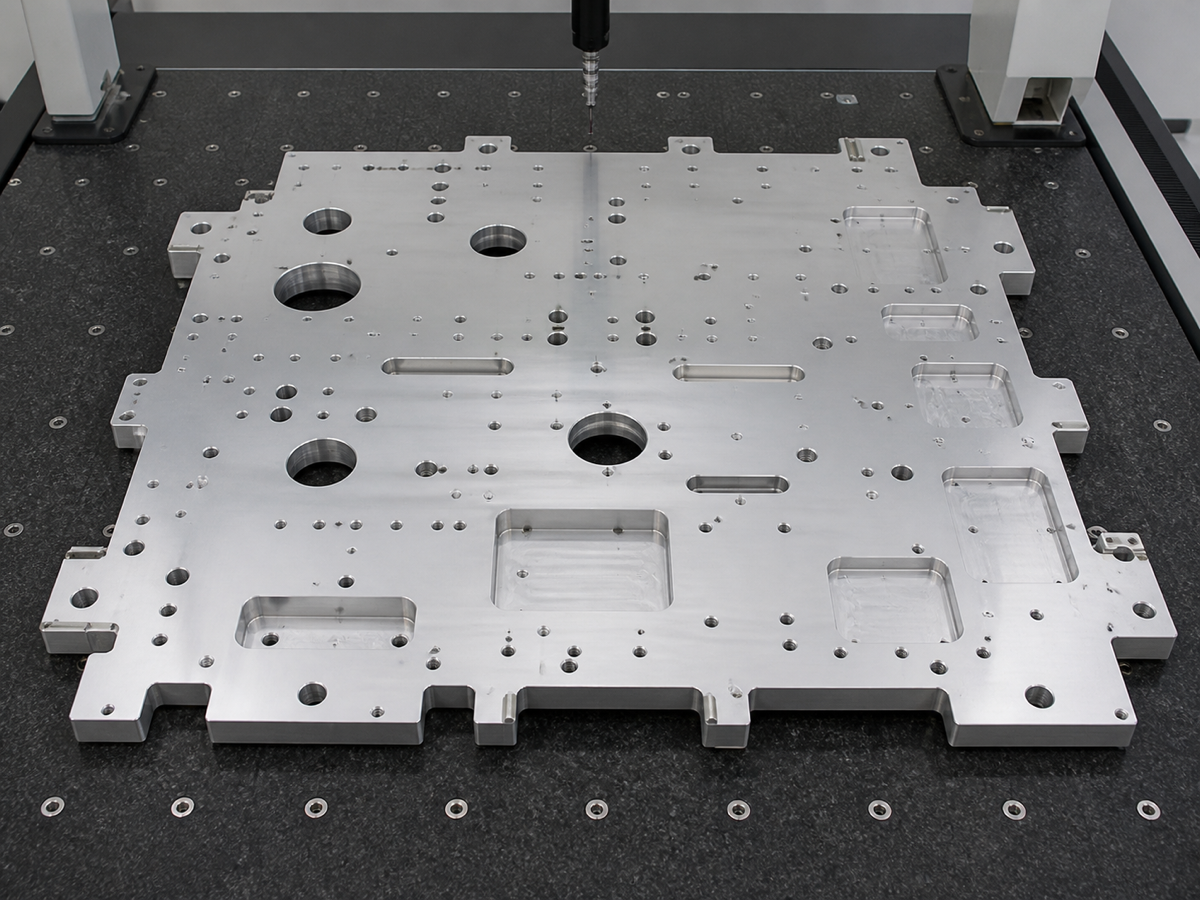

本案例选取一款医疗诊断设备用A5052铝合金主基板。图纸显示，零件为大型平板结构，外形边缘带多处避让台阶，板面分布大量安装孔、定位孔、圆孔、长槽和圆角矩形槽腔。此类主基板常用于体外诊断设备、样本处理模块、光学检测平台或自动化移液机构中，是电机、导轨、传感器、夹具和外壳件共同装配的基础平台。
医疗诊断设备对装配稳定性要求很高，主基板不仅要承载零件，还要保证多个功能模块之间的位置关系。若平面度不足，导轨和电机安装后可能产生应力；若孔位偏差，传感器、试剂仓或夹臂机构就会出现调试困难。因此，大型主基板加工的核心不是单个孔或单个槽，而是整板基准的一致性。
二、加工难点：大板容易变形，孔槽数量多且坐标关系复杂
这款主基板的难点首先来自尺寸和结构复杂度。板面开设多个大窗口、长槽和局部沉台，会改变材料刚性；密集孔阵列分布在不同功能区，需要同时保证孔距、孔径、沉孔状态和与外形基准的坐标关系。加工过程中，如果装夹支撑不足或切削顺序不合理，容易出现局部翘曲和基准漂移。
A5052铝合金切削性较好，但大型薄板在去除大量材料后容易释放内应力。圆角矩形槽腔要求底面平整、侧壁清晰，长槽要求直线度和端部圆弧一致，多个大孔则要控制孔壁光洁度和孔口倒角。对于医疗设备，孔口毛刺、槽底残屑和表面划伤都会影响装配和清洁。
三、工艺方案：分区加工、均衡去料和二次找正
莱图加加工类似A5052主基板时，会先进行图纸评审，明确装配基准、检测基准和关键孔槽区域。粗加工阶段以均衡去料为原则，避免集中开槽导致局部应力释放过大；半精加工后安排必要的自然时效或复检，再进行精加工。装夹上采用多点支撑和避让压紧，既要保证大板稳定，也要避免压在关键孔槽边缘。

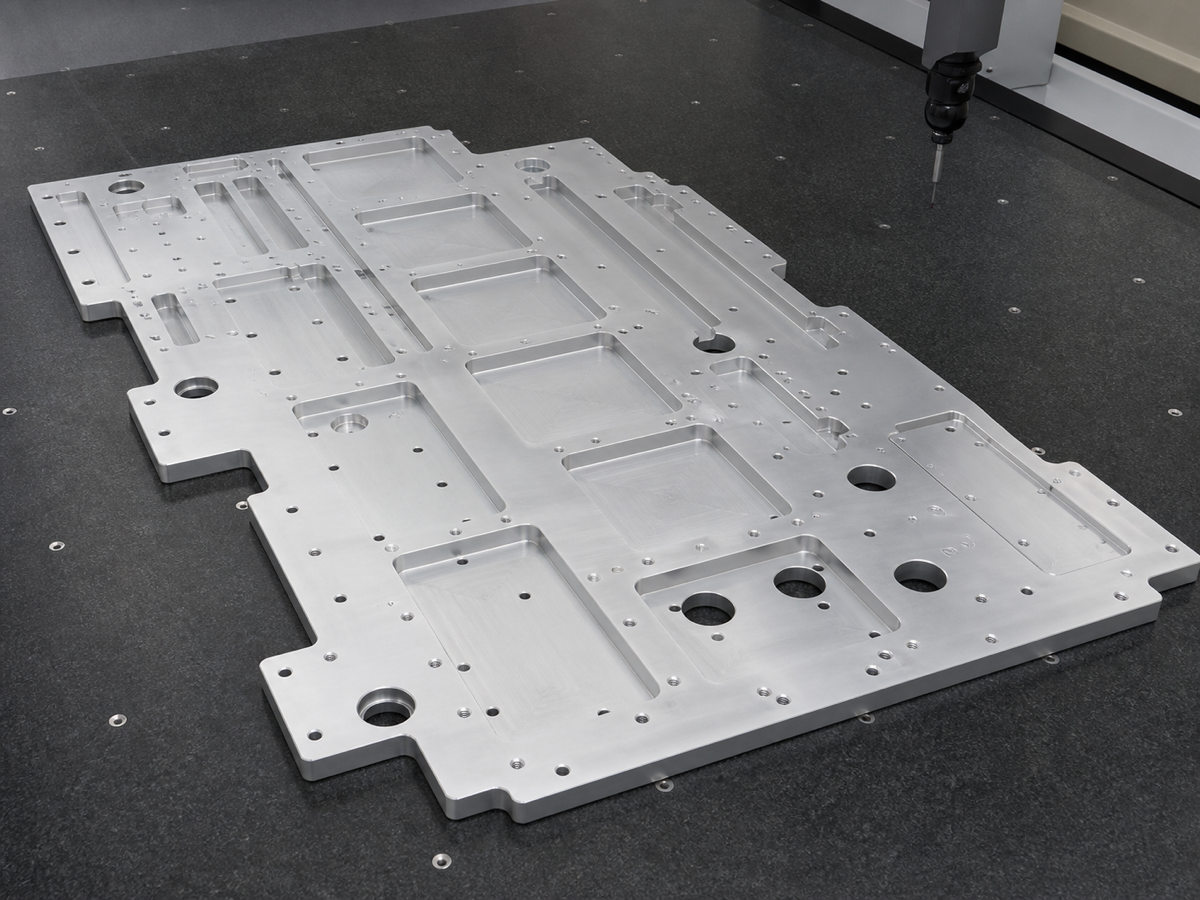

孔系加工会优先建立基准孔和定位孔，再加工批量安装孔、沉孔、长槽和窗口槽腔。对长槽、圆角槽和大孔区域，需要控制刀具磨损与接刀痕，保证槽壁顺滑、底面一致。加工完成后，对全板孔口、槽腔边、外形台阶和底面进行系统去毛刺，并通过清洗防护减少铝屑残留。
四、检测验证：三坐标复核整板平面和关键孔位

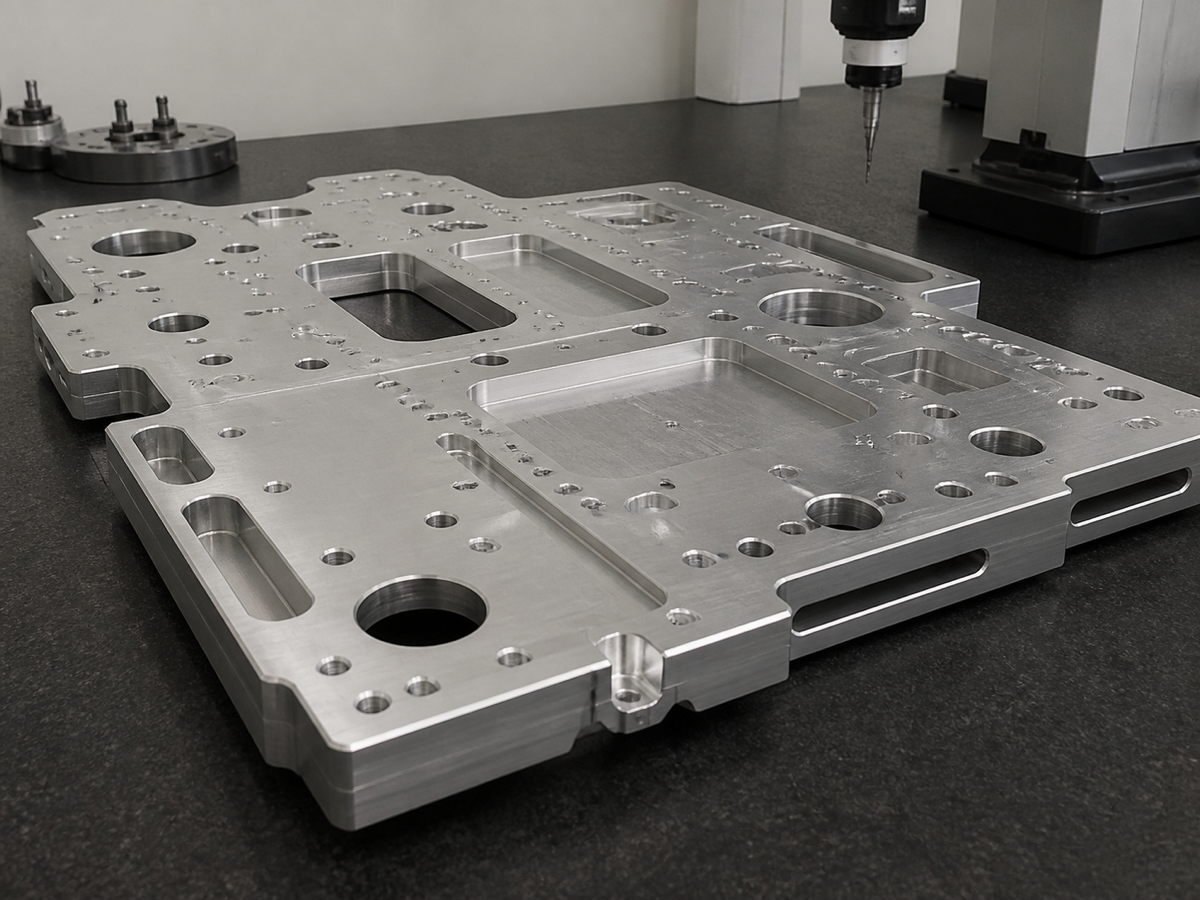

主基板检测通常需要覆盖平面度、外形尺寸、关键孔坐标、孔径、孔距、槽宽、槽深、窗口位置和端面台阶。莱图加会根据图纸要求，在三坐标检测台上建立统一基准，对多个功能区进行坐标复核。对于医疗诊断设备主基板，检测的重点是确认导轨、驱动、电气和传感模块安装位置能够保持统一坐标体系。
检测时还会关注自由状态下的板面变形。如果零件只在夹紧状态下平整，松开后产生翘曲，装配后仍会引入应力。通过加工中巡检、终检和外观复核，可以提前发现孔位异常、局部变形、槽底刀痕或孔口毛刺，降低客户装配调试风险。
五、案例小结：大型医疗主基板要把“整板基准”做稳
本案例中的A5052医疗诊断设备主基板，体现了大型精密平板加工的典型要求：尺寸大、孔槽多、功能区复杂、平面度敏感。莱图加在此类零件加工中，会围绕图纸评审、材料预处理、分区去料、多点支撑、孔槽精修、去毛刺清洁和三坐标检测建立过程闭环，帮助客户获得装配基准稳定、孔位可靠、表面干净的医疗设备主基板零件。
FAQ：医疗A5052主基板加工常见问题
1. 大型主基板为什么容易变形？
大板在开窗口、铣槽和钻孔后会释放材料应力，若装夹和去料顺序不合理，就容易产生翘曲。
2. 密集孔位加工要重点控制什么？
需要控制孔径、孔距、沉孔状态和孔系坐标关系，确保导轨、电机、传感器等模块能够顺利装配。
3. A5052主基板适合医疗设备使用吗？
A5052重量轻、耐腐蚀性较好，适合许多医疗设备结构平台，但仍需根据载荷、表面处理和装配环境确认。
4. 长槽和窗口槽腔如何减少毛刺？
可通过锋利刀具、合理进给、分层精铣和统一倒角控制，并在加工后对孔槽边缘逐一清洁复核。
5. 主基板为什么建议做三坐标检测？
三坐标可以统一复核整板基准、关键孔位和槽腔位置，帮助确认多个医疗功能模块的装配坐标一致。
