超声探头连接器铝合金后盖是探头线缆连接端常见的结构零件，既要保护内部接口和线束，又要保证装配后外形顺滑、螺钉锁紧可靠。它通常包含薄壁内腔、螺钉柱、定位筋、密封台阶、线缆出口圆弧和外观曲面。加工这类零件时，单看外壳轮廓并不难，真正难点在薄壁变形、内腔刀路、螺钉柱位置和线缆出口的圆滑过渡。若内腔毛刺未处理干净，可能刮伤线缆；若螺钉柱高度不一致，装配后会产生缝隙。

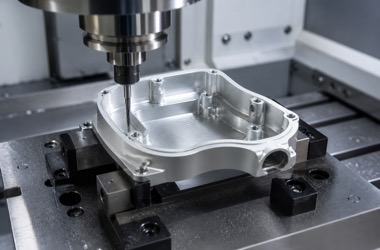

材料可选 6061 铝合金、5052 铝合金或根据客户要求选择塑胶、POM、PEEK 等材料。若采用铝合金 CNC 加工，后续常配合喷砂阳极、钝化清洗或外观件表面处理。由于后盖内腔面积较大、壁厚不均，粗加工时要避免一次性掏空导致壳体变形。建议先保留加强连接，完成主要内腔和螺钉柱后再精修外形，必要时使用仿形软爪或真空辅助夹具。
线缆出口区域需要特别重视。这里通常要求圆弧过渡、无锐边、无毛刺，并与线缆护套或应力释放结构配合。加工时可以使用球刀或圆鼻刀分层修整曲面，随后进行手工细去毛刺和表面均化。螺钉孔、沉孔和定位筋应围绕同一装配基准加工，避免上盖、下盖合模时出现错位。对样件阶段，建议保留可调整余量，通过试装确认线缆弯曲半径和内部避让空间。

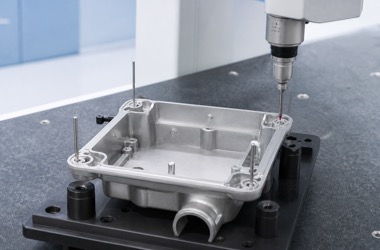

检测方面，后盖不仅要测外形尺寸，还要检查内腔深度、螺钉柱高度、孔位、线缆出口半径、配合边平面度和外观面划伤。若零件需要阳极氧化，膜厚会影响配合边和螺钉孔状态，建议表面处理后复检装配尺寸。对医疗设备连接器外壳，边缘触感也很重要，不能有割手毛刺或尖角。来图加工通常会结合图纸和三维模型，提前标出外观面、装配面和可放宽区域，减少不必要的加工成本。
来图加工可承接超声探头连接器后盖、夹块、支架、屏蔽罩等医疗器械零配件的小批量加工。客户提供二维图、三维模型或样品后，可根据材料、数量、表面处理和检测要求进行评估。对于需要外观一致性的壳体类零件，建议在首件阶段确认喷砂纹理、倒角大小和装配缝隙，再进入批量。
FQA
问：超声探头连接器后盖适合 CNC 加工吗？
答：适合小批量试制和结构验证，尤其适合需要快速确认内腔、线缆出口和装配孔位的阶段。
问：薄壁内腔为什么容易变形？
答：内腔掏料多、壁厚不均、夹紧力和切削热都会让壳体释放应力，需要分粗精加工控制。
问：线缆出口要重点检查什么？
答：要检查圆弧半径、过渡光顺、边缘毛刺和与线缆护套的配合空间。
问：铝合金后盖可以阳极氧化吗？
答：可以，但要提前确认颜色、膜厚、外观面要求和配合边是否需要遮蔽。
问：只有样品能做测绘加工吗？
答：可以先测绘建立图纸，再根据装配反馈优化孔位、壁厚和倒角。
问：批量前为什么建议做首件确认？
答：壳体类零件涉及外观、装配缝隙和线缆避让，首件确认能提前发现干涉和外观标准差异。
