一、零件背景：可调定位支座用于医疗检测模组安装微调

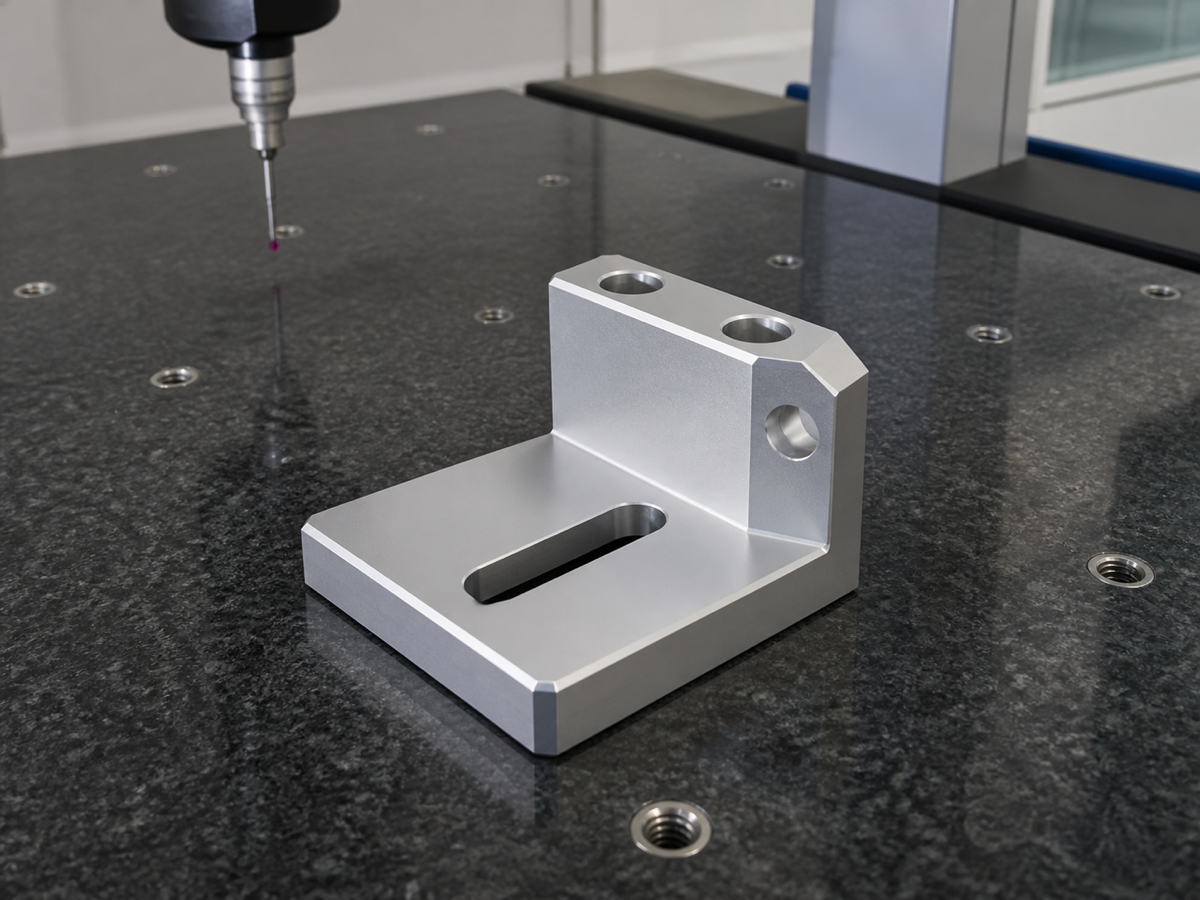

本案例选取一款用于医疗检测设备内部模组安装的铝合金可调定位支座。该零件为小型直角支撑块结构，底部安装面带长圆调节槽，立壁上有横向孔，顶部台阶区域布置双孔。与普通固定支座相比，长圆槽提供了一定装配微调空间，适合用于传感器、光学模组、导向轴、限位组件或小型运动机构的初装调试位置。
医疗检测设备内部的装配空间紧凑，模组之间常需要兼顾定位精度和调节便利性。底部长圆槽可以让客户在装配时微调支座位置，立壁横孔和顶部双孔则承担导向、连接或限位功能。莱图加在评审此类零件时，会把长圆槽、孔系、台阶面和立壁垂直度作为一个整体装配链来分析，而不是只看单个孔是否加工出来。
二、加工难点：长圆槽边缘、横向孔轴线和台阶垂直度要同时稳定
该零件的关键难点首先在底部长圆槽。长圆槽既要保证槽宽、槽长和圆端轮廓，也要保证槽口边缘无毛刺。医疗设备中常有线束、塑胶件和运动部件靠近安装区域，若槽口有翻边或锐边，可能造成装配划伤。其次是立壁横向孔，它通常与销轴、调节杆或导向件配合，孔轴线与底面基准之间的位置关系会直接影响组件姿态。
顶部双孔和台阶面也不能忽视。顶部孔距不稳定会影响连接件安装，台阶高度和立壁垂直度不稳则会让模组装配后出现偏斜。铝合金虽然易加工，但小型支座局部特征集中，若装夹支撑不足，精加工时容易出现微小振纹、孔口毛刺或台阶根部刀痕。对于医疗设备结构件来说，这些细节会被后续装配和调试放大。
三、工艺方案：以底面为主基准，分方向控制槽和孔系
莱图加加工类似可调定位支座时，通常先完成底面和基准边处理，再进行外形、台阶和立壁粗加工。底部长圆槽会保留合理精加工余量，采用稳定刀路保证槽宽和圆端轮廓；立壁横向孔则通过侧向装夹或专用夹具加工，确保孔轴线与底面基准的关系稳定。顶部双孔尽量在同一坐标体系下完成，减少重复找正误差。
加工完成后，去毛刺是非常重要的收尾环节。长圆槽内壁、孔口、台阶根部、外轮廓倒角和顶部孔边都需要检查。去毛刺既要消除锐边，又不能破坏槽口尺寸或让倒角过大。若客户后续要求阳极氧化、喷砂或清洗包装，前序表面状态和孔槽清洁度也会影响最终外观与装配稳定性。
四、三坐标检测：验证可调槽、孔系和基准面的相对关系

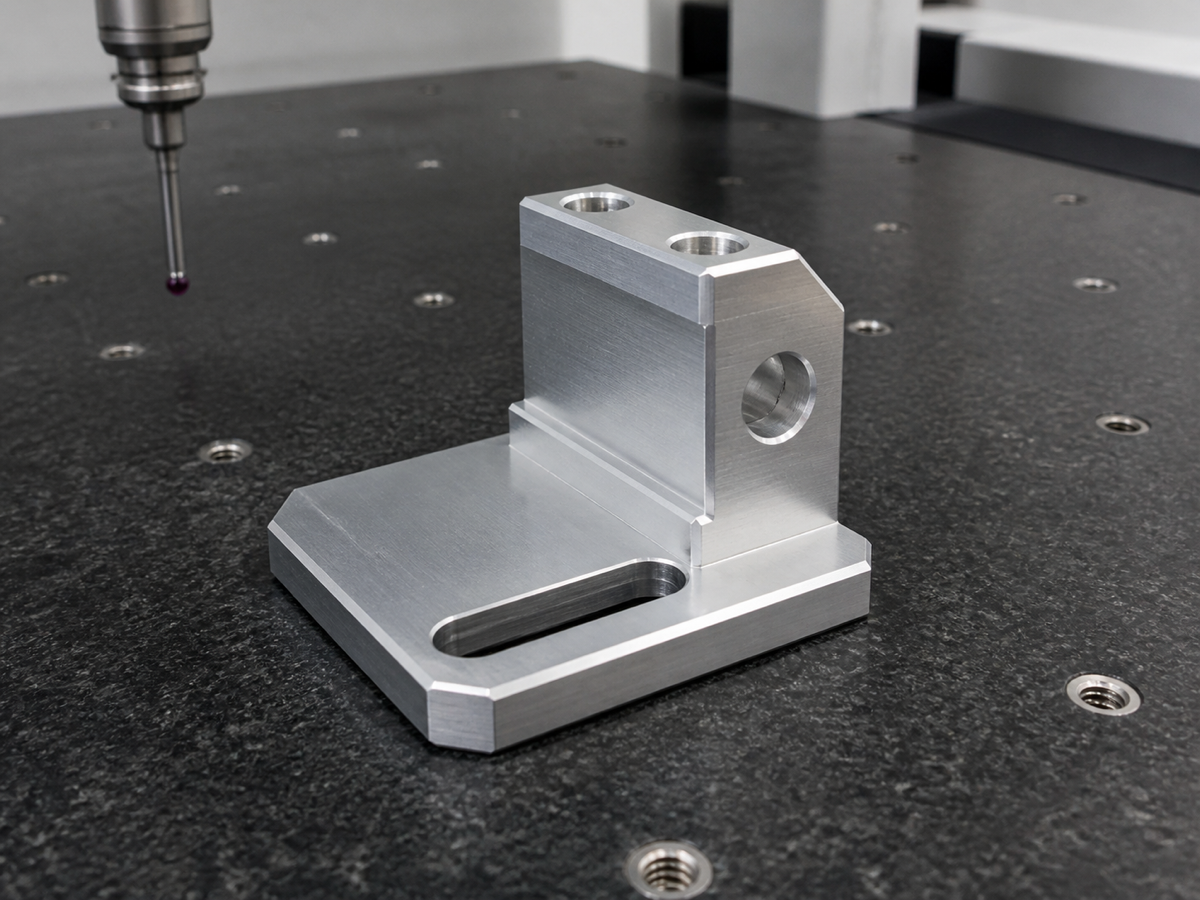

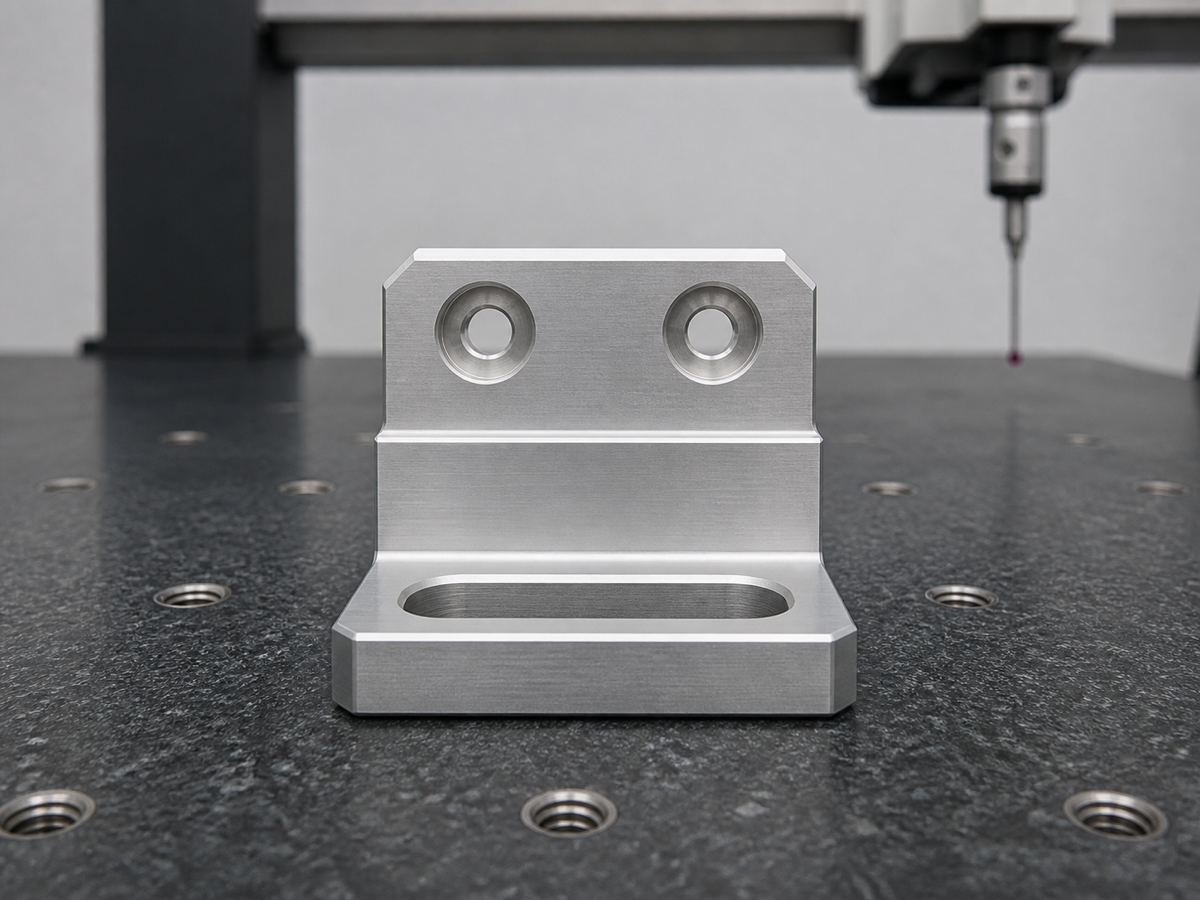

可调定位支座的检测重点不只是孔径和槽宽，而是功能特征之间的相对位置。莱图加会结合三坐标检测台建立零件坐标系，对长圆槽中心线、槽长、槽宽、立壁横孔轴线、顶部双孔孔距、台阶高度、底面平面度和立壁垂直度进行确认。这样可以判断零件是否真正满足医疗检测模组的装配调节需求。
如果检测发现长圆槽位置偏移，需要回看基准找正和刀补；若横向孔轴线不稳定，则要检查侧向装夹和定位方式；若台阶垂直度异常，则要追溯装夹受力和精加工顺序。通过首件检测和过程抽检，可以让客户在试产阶段更快完成模组装配验证，减少现场反复修配。
五、案例小结：带调节功能的支座更要重视孔槽基准
本案例中的医疗检测模组铝合金可调定位支座，集成了底部调节、立壁支撑、横向定位和顶部连接等多项功能。莱图加在加工此类零件时，会从图纸评审、基准规划、长圆槽加工、多方向孔系控制、台阶垂直度、去毛刺、清洁包装和三坐标检测建立闭环。对于医疗设备结构件来说，调节槽不是简单开槽，而是要让客户在装配时调得动、锁得稳、位置关系可复现。
FAQ：医疗检测模组铝合金可调定位支座加工常见问题
1. 可调定位支座和普通固定支座有什么区别？
可调定位支座通常带长圆槽或调节孔，可以在装配时微调位置。加工时不仅要控制孔位，还要控制槽宽、槽长和槽中心线关系。
2. 长圆槽加工最容易出现什么问题？
常见问题包括槽宽不稳、圆端轮廓不顺、槽口毛刺和底面划伤。需要合理刀路、锋利刀具和精细去毛刺配合。
3. 立壁横向孔为什么要用三坐标检测？
横向孔的孔径容易测量，但孔轴线与底面、立壁之间的位置关系更关键。三坐标能确认它是否满足装配姿态要求。
4. 铝合金小型支座去毛刺有哪些重点？
重点检查长圆槽内壁、孔口、台阶根部和外轮廓倒角，避免残留锐边划伤相邻零件，同时不能过度倒角影响尺寸。
5. 这类零件适合小批量试产吗？
适合。小批量阶段建议固定基准方案和检测项目，记录首件数据，方便后续优化装配调节范围并稳定批量加工质量。
