一、零件背景：双圆孔定位支架用于医疗检测模组的核心安装区

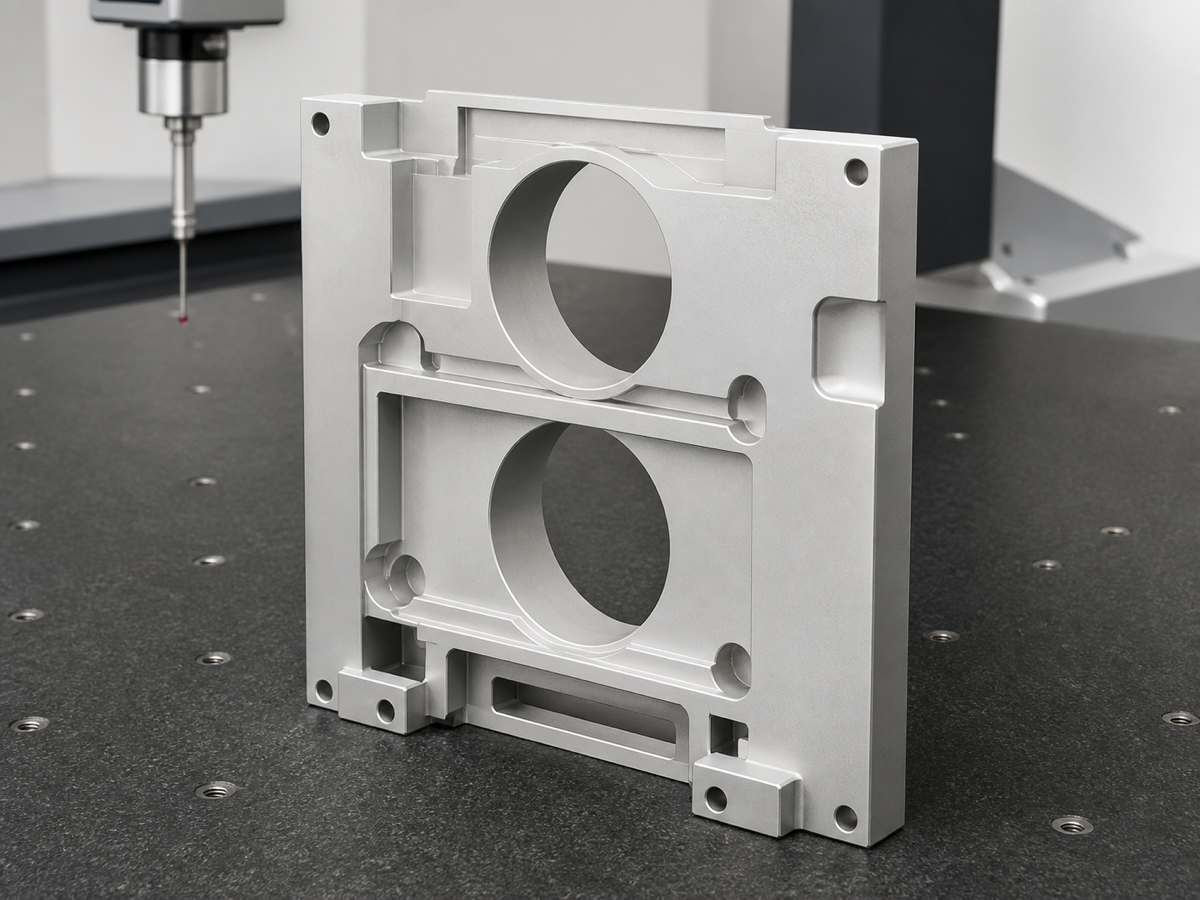

本案例选取一款用于医疗检测设备内部模组的铝合金双圆孔定位支架。零件整体为矩形板框结构，正面上下分布两个大圆形通孔，周边带有横向槽腔、侧向台阶、角部凸耳、多组小安装孔以及局部半圆避让口。此类零件常见于检测通道、光学模块、传感器座或小型运动单元的安装区域，既要提供定位基准，也要为光路、线束或相邻结构预留避让空间。
双圆孔结构看似直观，但对加工稳定性要求较高。上下圆孔之间的中心距、孔壁垂直度、槽腔与孔系的相对位置、侧边安装孔的坐标关系，都会影响医疗检测模组的装配精度。莱图加在图纸评审阶段，会先确认圆孔功能、定位基准、安装孔用途、槽腔深度和后续表面处理要求，再制定加工路线。
二、加工难点：大孔、槽腔和侧向台阶会共同影响刚性
该类零件的第一项难点是大圆孔加工。两个大孔会显著削弱板件中部刚性，如果粗加工一次去料过多，孔间连接区域和周边槽腔容易释放应力，出现轻微翘曲或孔壁刀纹。对于医疗检测设备来说，圆孔可能用于通过检测光束、安装圆形模块或避让运动部件，孔壁质量和孔位关系不能只凭外观判断。
第二项难点是槽腔与台阶的交界区域。横向槽腔、角部凸耳和侧向台阶之间存在多个薄壁边和转角，刀具路径如果衔接不好，容易留下接刀痕、毛刺或局部过切。多组小安装孔分布在边侧和角部，孔口毛刺、孔距偏差和沉孔边缘质量，也会直接影响后续锁付和定位可靠性。
三、工艺方案：分阶段去料，保证孔系和槽腔同基准加工
莱图加加工类似铝合金双圆孔定位支架时，会先建立底面、长边和关键安装面基准。粗加工阶段分层去除大孔和槽腔余量，避免一次性掏空造成零件变形；半精加工阶段让材料应力进一步释放；精加工阶段再统一修正大圆孔、横向槽腔、侧向台阶、角部凸耳和小安装孔位置。这样可以让多个功能区域保持同一套坐标关系。
针对大圆孔，通常需要控制刀具刚性、圆插补稳定性和孔壁表面质量。针对槽腔与台阶，则要关注槽底平整、侧壁垂直、圆角过渡和薄壁边毛刺。加工完成后，去毛刺不能只处理外轮廓，还要覆盖大孔内壁、槽腔底部、半圆避让口、小孔孔口和侧边台阶，确保零件在医疗设备内部装配时干净、安全、无锐边。

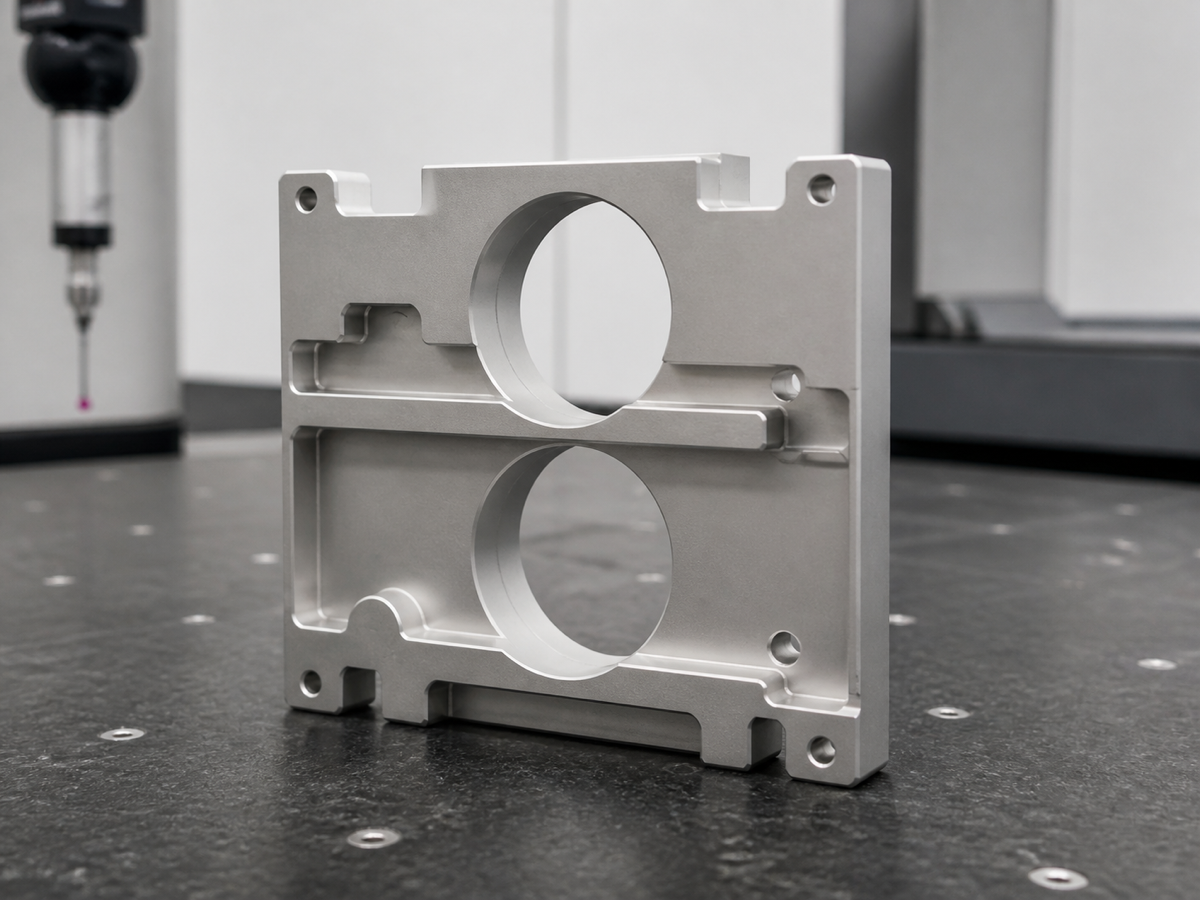

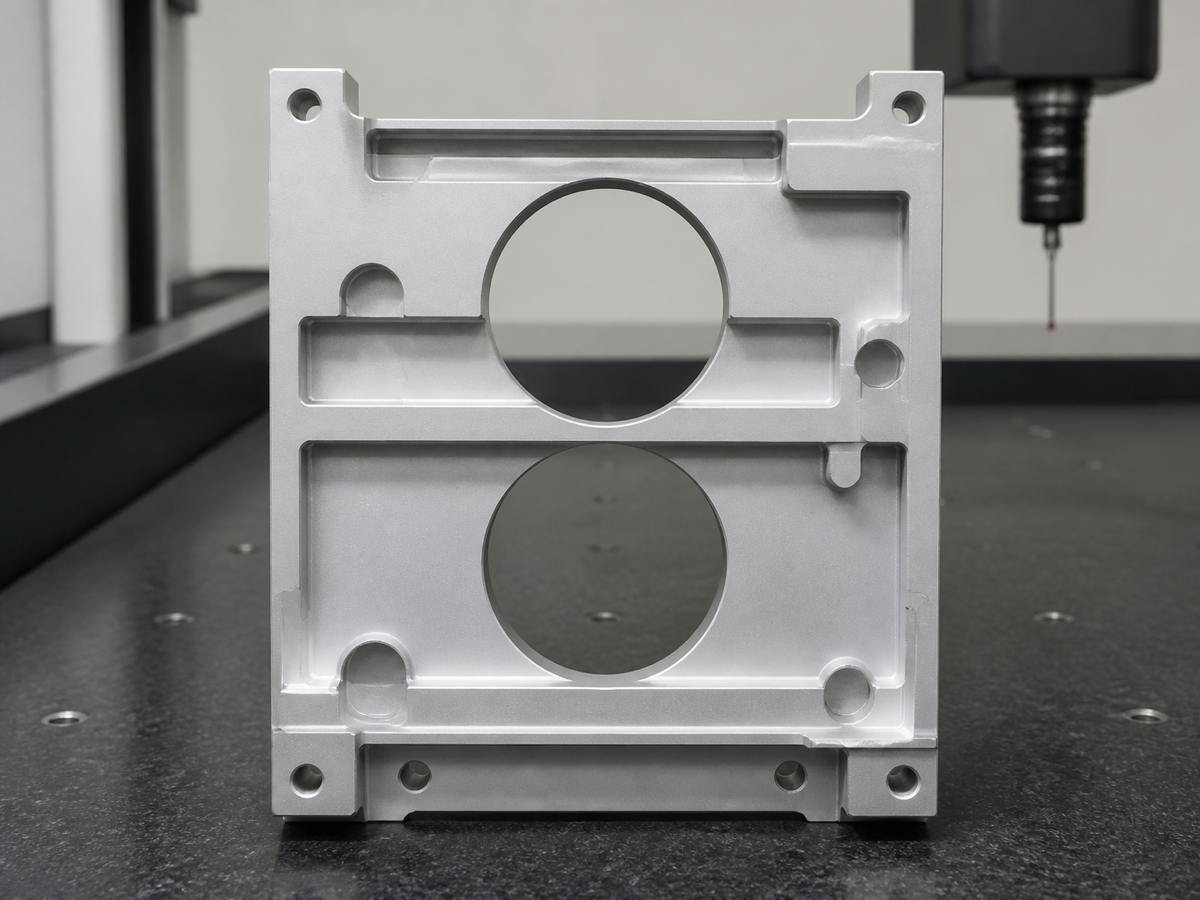

四、三坐标检测：以整体坐标确认双圆孔、安装孔和台阶关系
双圆孔定位支架的检测重点，是确认孔系和装配基准之间的整体关系。莱图加会在三坐标检测台上建立零件坐标系，对上下大圆孔中心、孔径、孔壁轮廓、安装孔位置、槽腔尺寸、侧向台阶、外形边界和平面度进行检测。相比单独用卡尺或塞规测量，三坐标更适合判断该类医疗结构件的装配链是否稳定。
若检测发现两个大孔之间的中心关系发生偏移，需要回看基准找正、刀补设置和装夹重复定位；若槽腔深度或侧边台阶出现偏差，则要检查精加工余量、刀具磨损和压紧方式。通过首件检测、过程抽检和末件复核，可以帮助客户在医疗检测设备试产阶段快速确认结构方案，减少现场修配。
五、案例小结：双圆孔支架要把大孔、槽腔、孔位和边缘质量做成闭环
本案例中的医疗检测模组铝合金双圆孔定位支架，体现了板框类精密零件的典型加工要求：大孔会削弱刚性，槽腔和台阶会增加刀路复杂度，多组安装孔又要求稳定的坐标关系。莱图加在此类零件加工中，会围绕图纸评审、基准规划、分阶段去料、孔系精加工、槽腔去毛刺、清洁包装和三坐标检测建立完整闭环。对于医疗设备客户来说，一件合格的双圆孔支架，不只是孔做得圆，更要让模组装得准、运行稳、边缘干净并具备批量一致性。
FAQ：医疗检测模组铝合金双圆孔定位支架加工常见问题
1. 双圆孔定位支架加工最容易出现哪些问题？
常见问题包括大孔孔壁刀纹、孔间中心距偏差、槽腔毛刺、薄壁变形、安装孔孔口毛刺以及侧边台阶尺寸波动。
2. 大圆孔加工为什么要分阶段去料？
大孔会削弱零件中部刚性，分阶段去料可以降低应力集中和变形风险，也便于后续精加工保证孔位和孔壁质量。
3. 槽腔和台阶交界处如何控制毛刺？
需要优化刀路衔接和切削参数，加工后对槽底、侧壁、圆角、台阶边和小孔孔口逐项去毛刺，避免残留锐边。
4. 这类零件为什么适合三坐标检测？
因为大孔、安装孔、槽腔、台阶和外形边之间存在整体坐标关系，三坐标能更完整地判断装配匹配性。
5. 小批量试产如何保证支架一致性？
建议固定装夹基准，保留首件检测记录，控制刀具寿命，并对大孔中心距、安装孔位置、平面度和边缘质量做过程抽检。
