一、零件背景：多窗口定位面板服务医疗检测模组布局

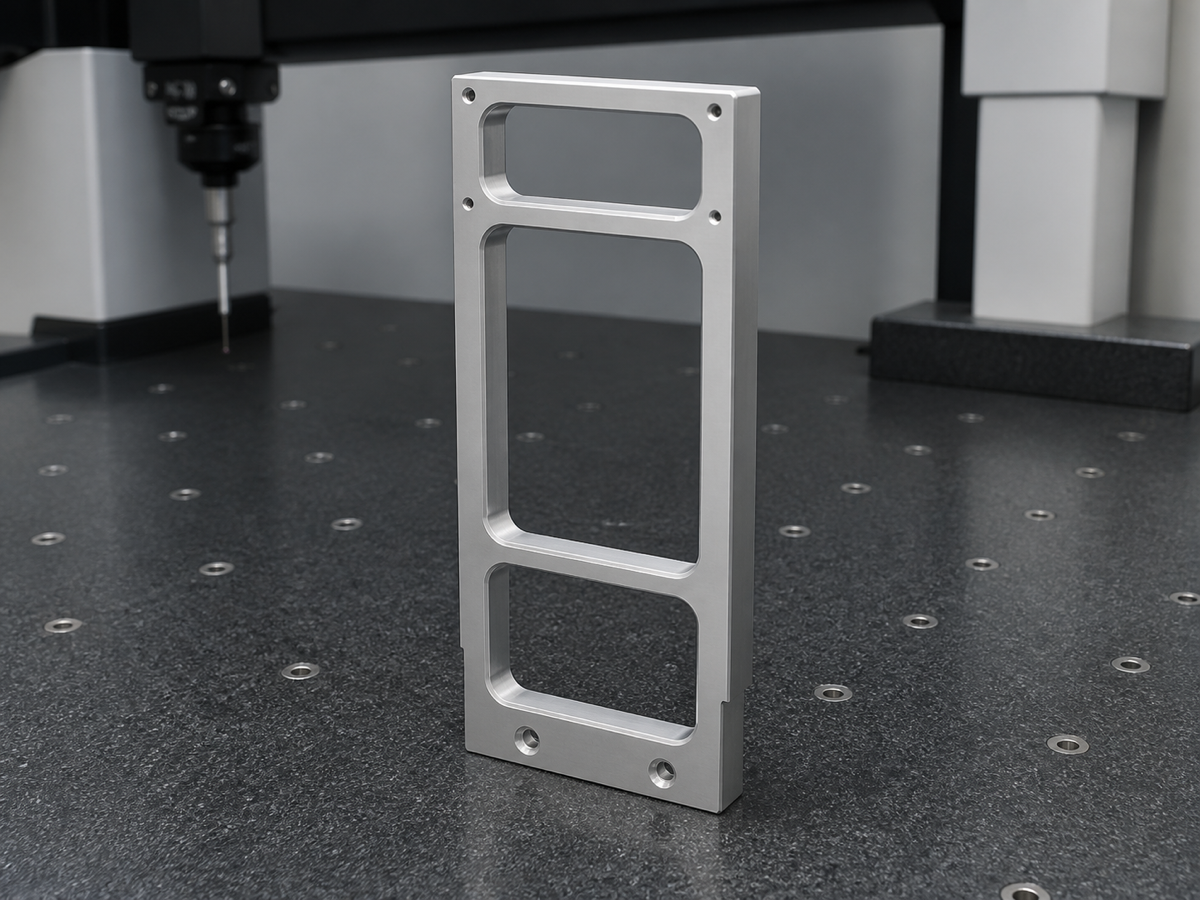

本案例选取一款用于医疗检测设备内部模组安装的铝合金多窗口定位面板。该零件整体为长条薄板框架结构，正面分布多处圆角矩形窗口，上下区域带有小规格安装孔，侧边还有局部台阶和薄壁结构。它通常用于固定检测通道、光学窗口、传感器组件、遮光结构或小型运动模组，是医疗检测设备内部连接多个功能单元的定位基础件。
与普通平板相比，多窗口面板对窗口轮廓、孔位关系和整体平面度更敏感。窗口可能用于透光、避让、减重或安装检测模块，周边边框则承担支撑和定位作用。莱图加在评审此类图纸时，会先确认各窗口的功能区域、安装孔与基准边的关系、侧边台阶用途以及后续表面处理和清洁要求，再制定加工顺序。
二、加工难点：大面积开窗容易影响薄板刚性和平面度
该类面板的主要难点，是多个圆角矩形窗口会削弱板件刚性。若粗加工一次去料过多，窗口之间的窄边框容易释放内应力，产生轻微翘曲或振纹。医疗检测模组内部常要求窗口边界清晰、孔位准确、装配面平整，如果面板平面度不稳，后续传感器、光源或遮光件安装后可能出现局部间隙和对位偏差。
窗口边缘质量也很关键。圆角矩形窗口内壁如果有毛刺、刀纹或锐边，可能划伤线束、塑胶件或装配人员，也可能影响设备内部清洁度。小安装孔分布在窗口周边，孔口毛刺和孔位偏差会影响螺钉锁付或定位销安装。对于医疗设备结构件来说，边缘干净和尺寸稳定同样重要。
三、工艺方案：分阶段去料，保留统一基准和精加工余量
莱图加加工类似铝合金多窗口定位面板时，会先建立底面和基准边，再分阶段加工窗口和外形。粗加工阶段先释放主要余量，避免一次性大面积开窗导致板件变形；精加工阶段再统一修整窗口轮廓、孔位、侧边台阶和外形边界。对于薄壁边框区域，需要控制刀具伸出、切削参数和装夹支撑，减少振动和局部压痕。
孔加工通常安排在稳定基准下完成，关键安装孔要保证与窗口、外形边和侧边台阶之间的坐标关系。去毛刺环节需要覆盖窗口内壁、孔口、外轮廓和侧边台阶，不能只处理外侧可见边。若客户后续需要阳极氧化、喷砂或清洗包装，前加工表面状态会直接影响最终外观和装配可靠性。
四、三坐标检测：从整体坐标确认窗口、孔位和边框关系

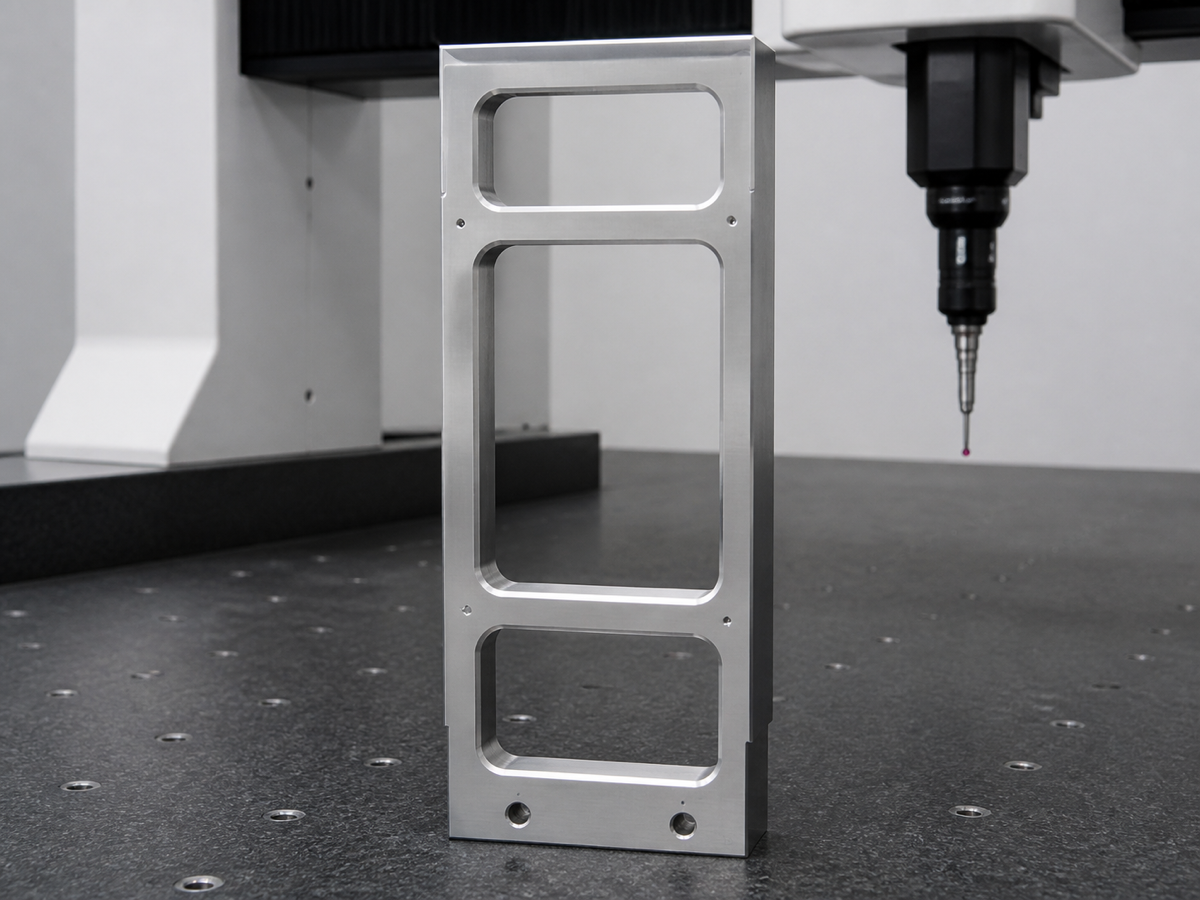

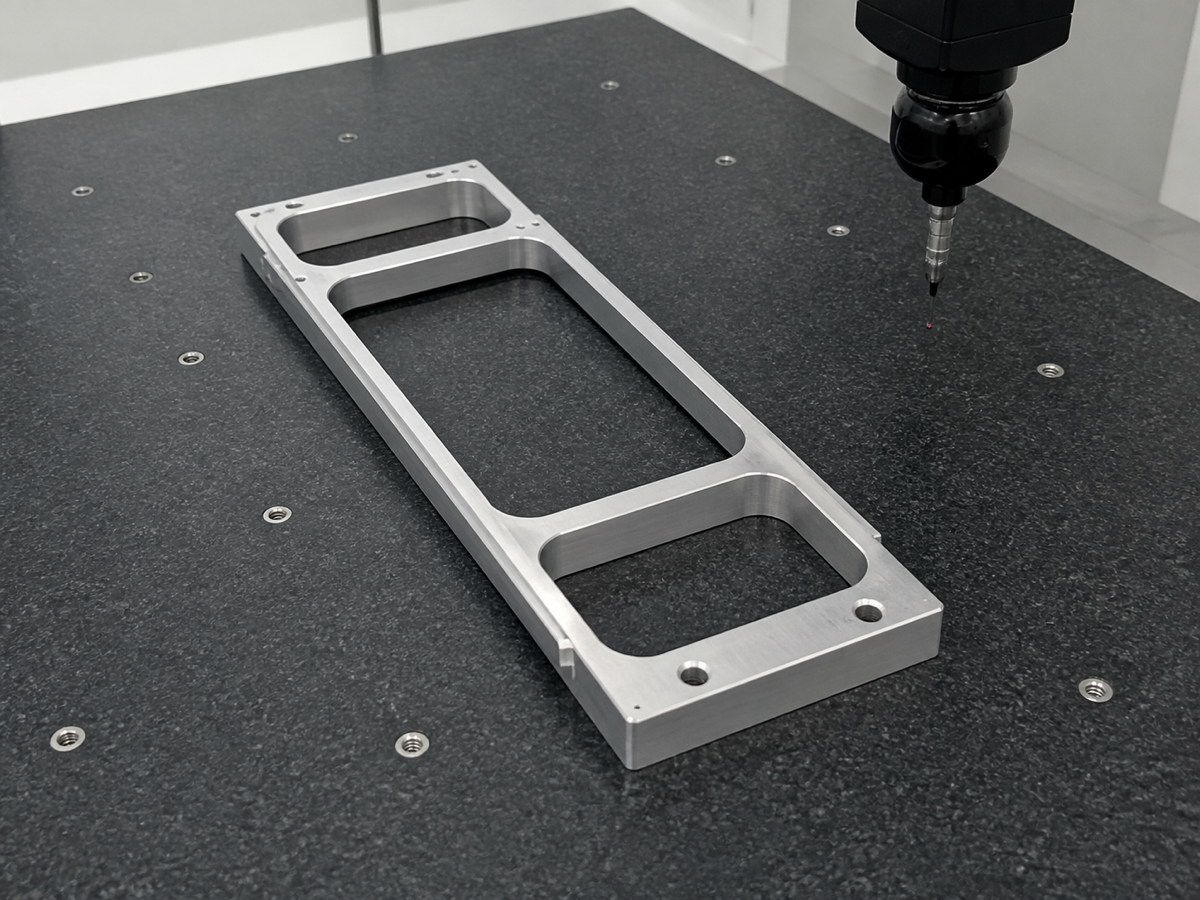

多窗口面板的检测不能只看单个孔或单个窗口是否合格，而要确认整体坐标关系。莱图加会结合三坐标检测台建立零件基准，对窗口位置、窗口尺寸、圆角轮廓、安装孔位置、侧边台阶、外形边界和平面度进行确认。这样可以判断多个功能区域是否满足医疗检测模组的装配链要求。
若检测发现窗口轮廓存在方向性偏差，需要回看刀补、基准找正和加工顺序；若面板出现翘曲，则要检查装夹支撑、去料节奏和材料应力释放情况。通过首件检测和过程抽检，可以让客户在医疗检测设备试产阶段更快完成结构验证，减少装配现场二次修配。
五、案例小结：窗口类面板要把结构、边缘和检测做成闭环
本案例中的医疗检测模组铝合金多窗口定位面板，体现了薄板框架件的典型要求：窗口多、边框窄、孔位分散、装配关系复杂。莱图加在此类零件加工中，会从图纸评审、基准规划、分阶段开窗、孔位加工、去毛刺、清洁包装和三坐标检测建立完整闭环。对于医疗设备结构件来说，好的多窗口面板不仅要外形漂亮，更要让检测通道、传感器和遮光结构装得准、贴得稳、运行可靠。
FAQ：医疗检测模组铝合金多窗口定位面板加工常见问题
1. 多窗口定位面板加工最容易出现什么问题？
常见问题包括窗口变形、薄板翘曲、孔位偏差、窗口内壁毛刺和表面划伤，需要通过分阶段加工和稳定装夹控制。
2. 为什么多个窗口会影响平面度？
窗口会削弱板件刚性，材料去除后边框区域容易释放应力。若一次性去料过多或支撑不足，面板可能产生轻微翘曲。
3. 圆角矩形窗口加工要注意什么？
需要控制窗口尺寸、圆角半径、内壁粗糙度和边缘倒角，避免过切、振纹和毛刺影响装配或清洁。
4. 这类面板为什么适合三坐标检测？
因为窗口、孔位和外形边之间存在整体坐标关系。三坐标能同时确认多个功能区域的位置，普通量具难以完整判断。
5. 小批量试产时如何保证一致性？
建议固定基准方案、记录首件检测数据、控制刀具寿命，并对窗口轮廓、孔位和平面度做过程抽检，避免批次波动。
