一、零件背景：定位挡板承担医疗检测模组的装配基准

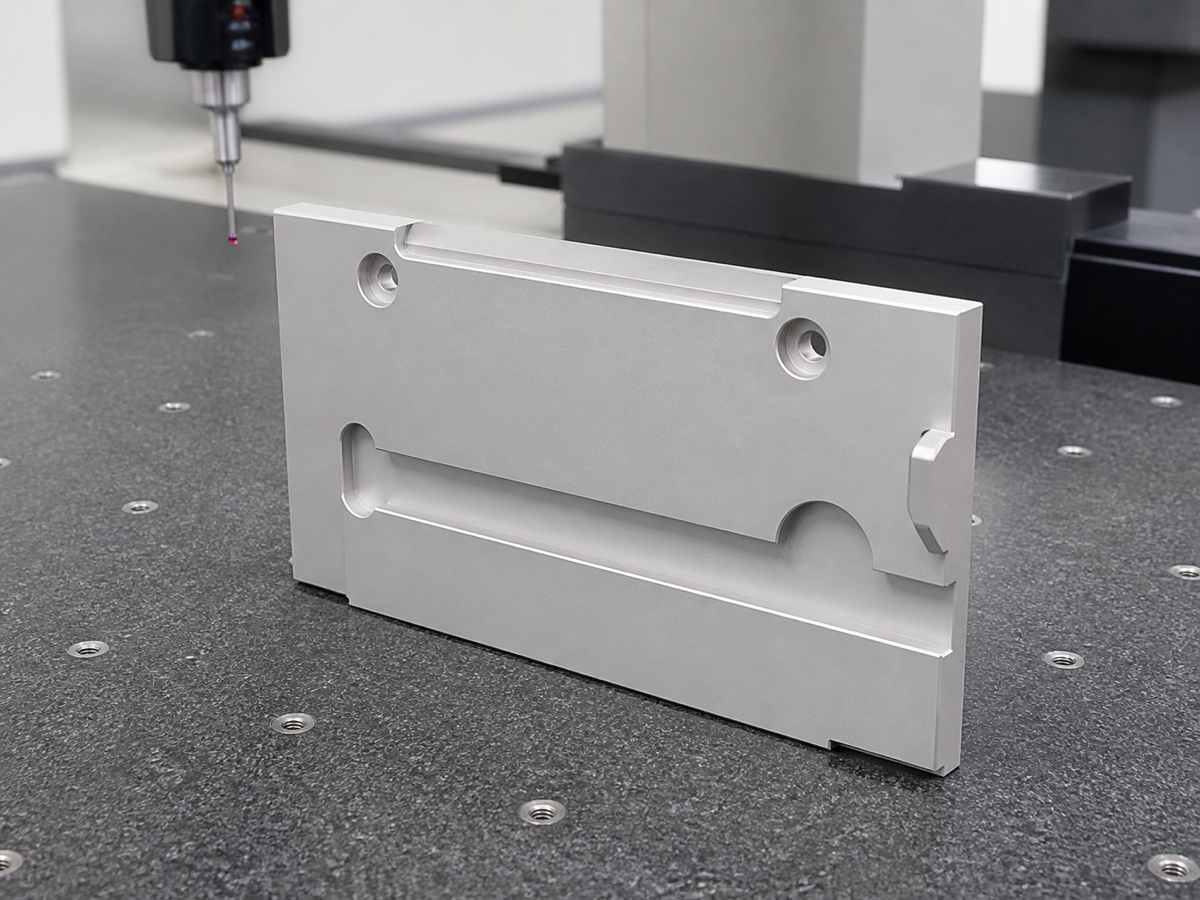

本案例选取一款用于医疗检测设备内部模组的铝合金定位挡板。零件整体呈长条板状结构，正面包含长槽、半圆避让口、安装孔、侧边台阶和局部薄壁边。此类零件常用于固定检测通道、限位遮光件、导向小模组或传感器安装座，在设备内部承担定位、避让、支撑和装配隔离等作用。
医疗检测设备的内部空间通常比较紧凑，挡板类零件虽然外形不复杂，但孔、槽、避让口和台阶之间存在明确的装配关系。若长槽位置偏移，可能影响光路、滑块或连接件的避让；若安装孔与侧边基准关系不稳，后续模组锁付后会产生累积误差。因此莱图加在评审图纸时，会重点确认基准边、安装面、长槽轮廓、孔位关系和边缘处理要求。
二、加工难点：长槽和半圆避让口容易带来变形与毛刺
这类定位挡板的加工难点，首先是长槽区域的稳定性。长槽跨度较长，局部材料去除后会形成薄壁边，若装夹支撑不足或切削余量安排不合理，槽底和边框容易出现振纹、轻微翘曲或刀痕。半圆避让口与长槽相连时，还要注意圆弧过渡位置的刀路衔接，避免留下接刀痕和局部毛刺。
其次是侧边台阶和小缺口的尺寸一致性。挡板侧边通常与相邻结构件配合，台阶宽度、厚度和边缘垂直度会影响装配贴合。对于医疗设备零件来说，外观干净并不是唯一目标，边缘无锐角、槽内无残屑、孔口无毛刺同样重要，因为这些细节会影响设备清洁度和长期运行可靠性。
三、工艺方案：先稳基准，再分区加工长槽与台阶
莱图加加工类似铝合金定位挡板时，会先建立底面和长边基准，并结合零件薄壁区域设计装夹支撑。粗加工阶段先去除主要余量，保留精加工余量，让材料内应力有释放空间；精加工阶段再统一修正长槽、半圆避让口、安装孔和侧边台阶。对于长槽，刀具路径需要兼顾槽底平整、侧壁光洁和圆角过渡，避免局部过切。
安装孔加工通常安排在稳定基准下完成，孔口倒角和沉孔边缘要同步处理。侧边台阶与小缺口可采用分段精铣方式控制尺寸，并在加工后做人工复核和去毛刺。若客户后续要求阳极氧化、清洗或洁净包装，前段加工的划伤控制、残留清理和表面均匀性也需要纳入工艺闭环。
四、三坐标检测：确认长槽、孔位、台阶与基准边的整体关系

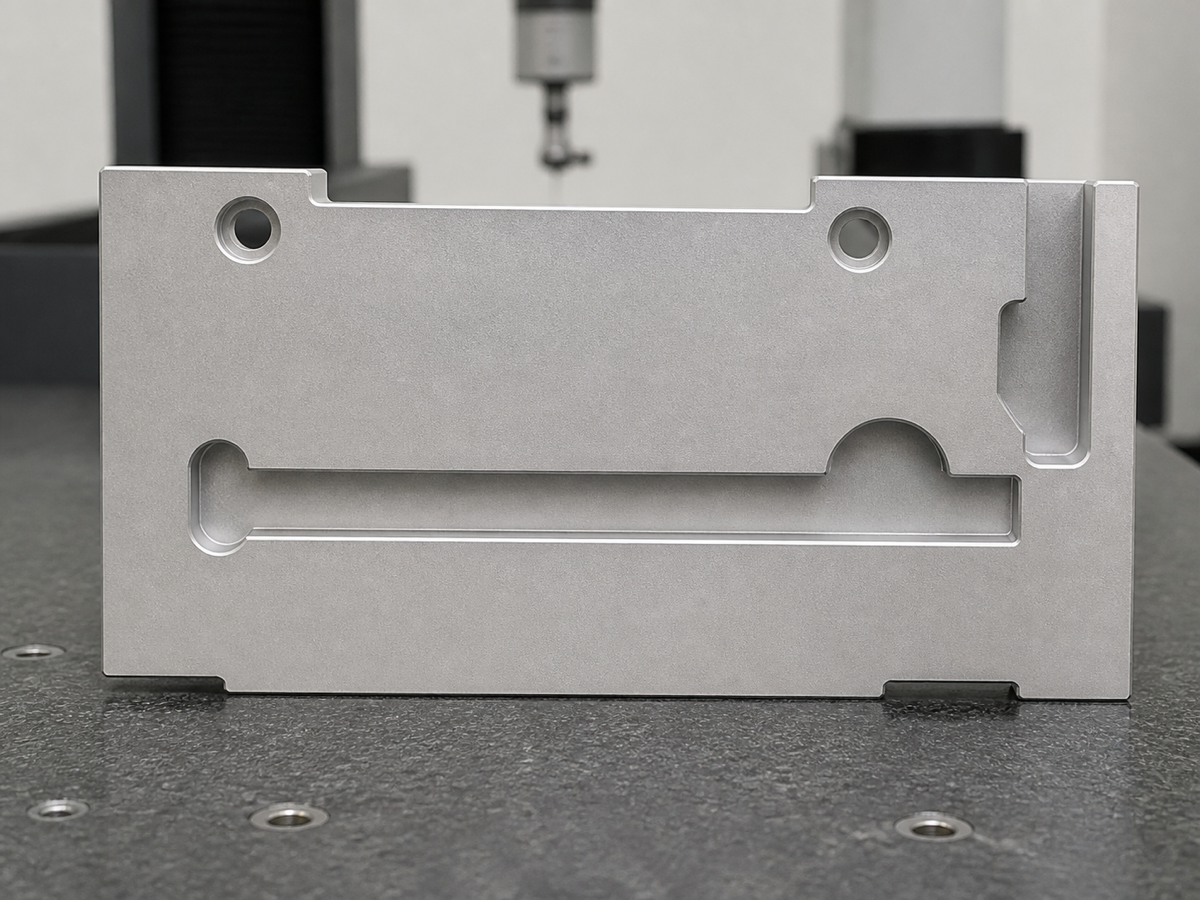

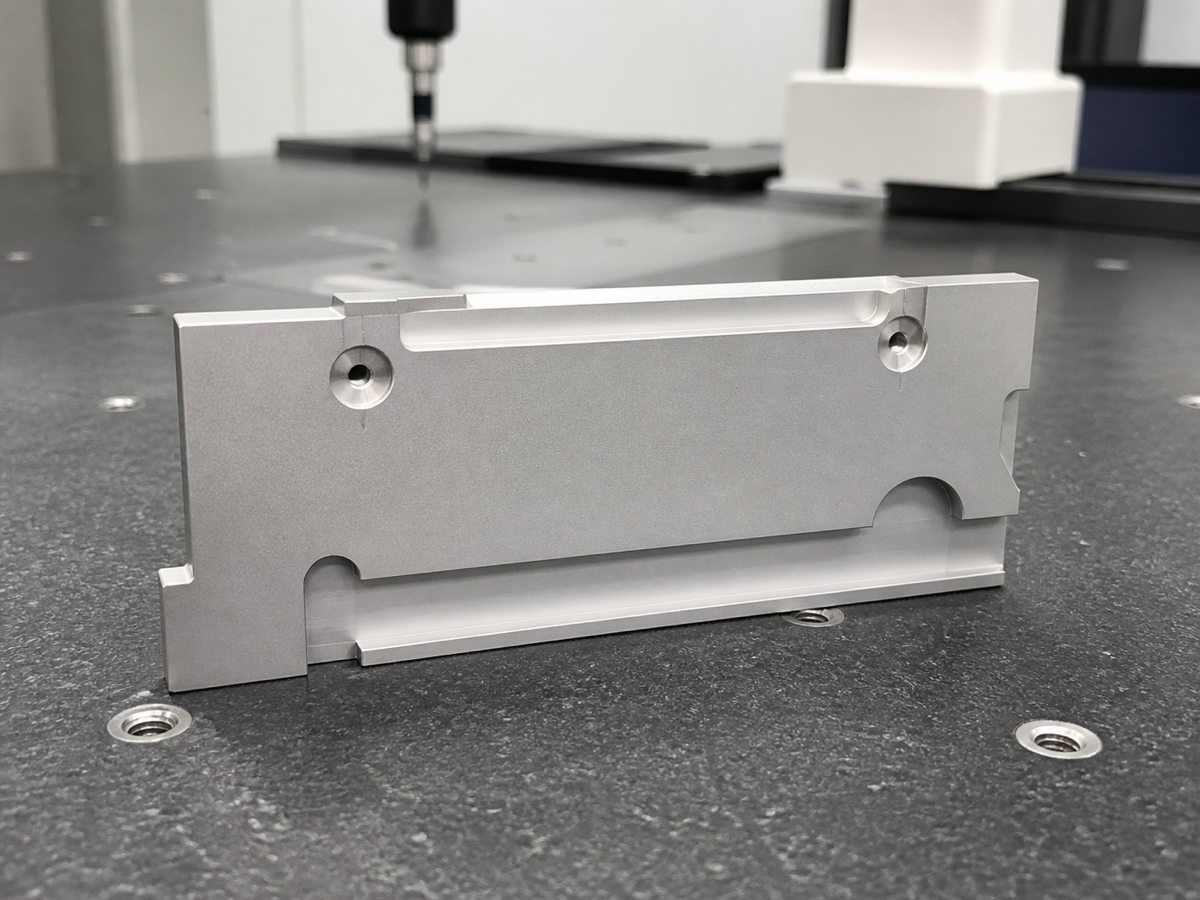

定位挡板并不是只测一个孔或一个槽就能判断合格的零件。莱图加会在三坐标检测台上建立统一坐标系，对长槽位置、槽宽、半圆避让口轮廓、安装孔位置、侧边台阶、外形边界和平面度进行确认。这样可以判断零件在医疗检测模组中的真实装配状态，而不是只看局部尺寸。
如果检测发现长槽与孔位之间存在方向性偏差，需要回溯基准找正、刀补设置和装夹重复定位；如果平面度出现波动，则要检查去料顺序、压紧点和支撑方式。通过首件检测、过程抽检和末件复核，可以帮助客户在医疗设备试产阶段更快完成装配验证，降低现场修配和返工风险。
五、案例小结：挡板类零件要把槽、孔、台阶和边缘做成闭环
本案例中的医疗检测设备铝合金定位挡板，体现了长条板类精密结构件的典型要求：结构看似简洁，但长槽、半圆避让、安装孔、侧边台阶和薄壁边之间存在连续的装配链。莱图加在此类零件加工中，会从图纸评审、基准规划、分阶段去料、精加工、去毛刺、清洁包装和三坐标检测建立闭环。对于医疗设备客户而言，一件合格的定位挡板不仅要尺寸达标，还要装得稳、配合顺、边缘干净，并能在小批量试产和后续批量加工中保持一致性。
FAQ：医疗检测设备铝合金定位挡板加工常见问题
1. 定位挡板加工最需要关注哪些尺寸？
重点关注安装孔与基准边的位置关系、长槽宽度和位置、半圆避让口轮廓、侧边台阶尺寸以及整体平面度。
2. 长槽加工为什么容易出现振纹？
长槽会削弱局部刚性，刀具切削时薄壁边容易振动。需要通过合理装夹、分层去料、控制刀具伸出和优化切削参数来改善。
3. 半圆避让口加工要注意什么？
需要保证圆弧过渡顺畅，避免接刀痕、过切和毛刺。与长槽相连的位置要重点检查边缘质量。
4. 这类铝合金挡板是否需要三坐标检测？
建议使用三坐标检测，因为孔、槽、台阶和外形边之间存在整体坐标关系，三坐标能更准确判断装配匹配性。
5. 小批量医疗零件加工如何控制一致性？
可通过固定基准方案、首件全检、关键尺寸过程抽检、刀具寿命记录和去毛刺标准化，减少批次间尺寸和外观波动。
