一、零件背景：长条定位导轨用于医疗检测模组的线性基准

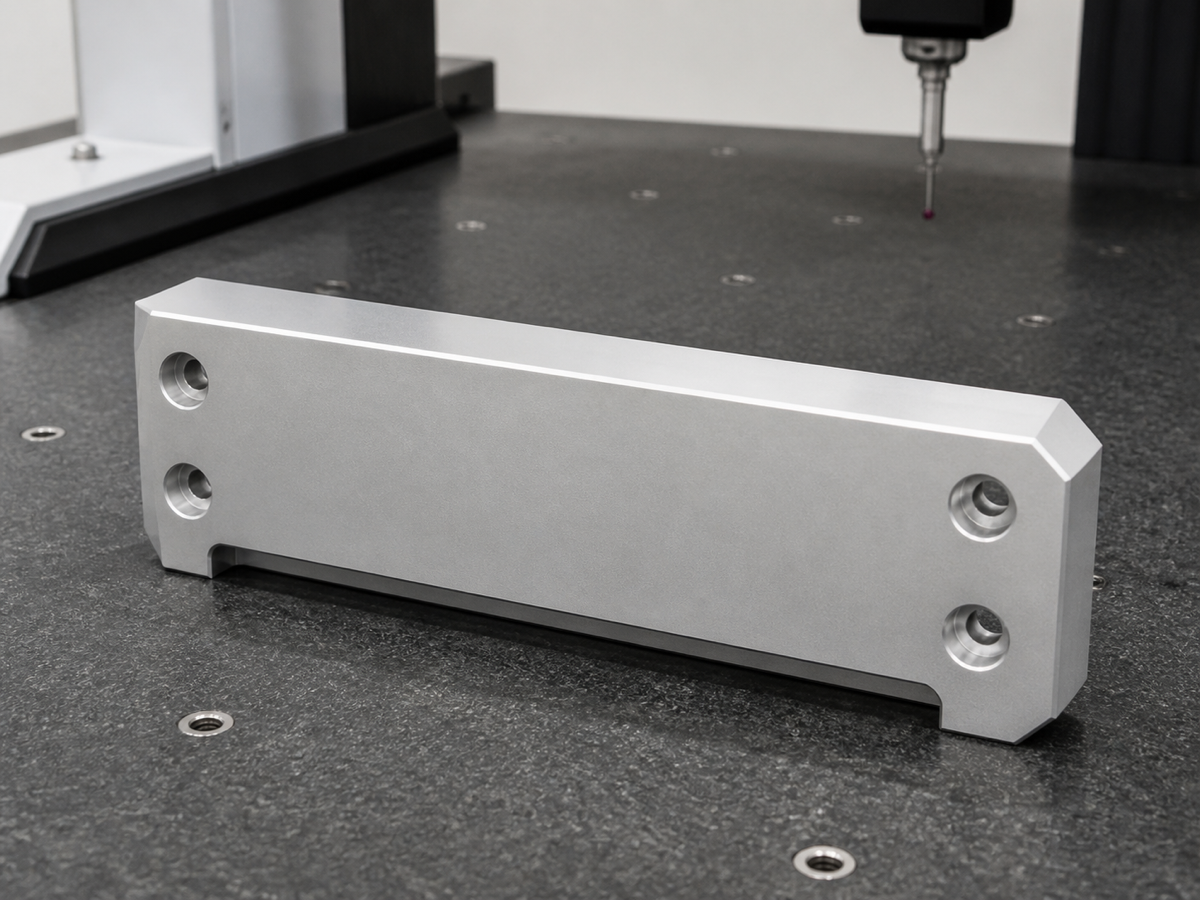

本案例选取一款用于医疗检测设备内部模组的铝合金长条定位导轨。零件整体为长条矩形块状结构，两端带倒角，侧面分布成组圆孔和沉孔，底部设置贯通式台阶避让槽，上表面和侧面承担装配基准作用。此类零件常用于医疗检测设备中的导向、限位、安装定位或模组间连接，是保证传感器、光学组件、滑动单元或支撑模块相对位置稳定的重要结构件。
长条类零件的特点是长度方向尺寸较大，孔位分布集中在两端，底部台阶又会改变截面刚性。对于医疗检测模组来说，导轨或定位条不仅要能固定，还要保证基准面平直、孔系位置稳定、装配后不产生翘曲。莱图加在评审此类图纸时，会优先确认长边基准、安装孔用途、底部避让槽配合关系、端部倒角方向以及后续表面处理和清洁包装要求。
二、加工难点：长条基准面、两端孔系和底部台阶要同时稳定
该类长条定位导轨的第一项难点，是长度方向基准面的直线度和平面度控制。零件看似为规则长方体，但两端倒角、底部台阶和侧面孔系会让受力和去料不均匀。如果粗加工余量安排不合理，或装夹压紧点过于集中，长条件容易出现微量弯曲，影响医疗检测设备中线性模组的装配位置。
第二项难点是两端孔系的坐标一致性。侧面成组圆孔通常用于螺钉锁付、销钉定位或与相邻支架连接，孔位与长边基准之间的关系会直接影响整体装配链。底部台阶避让槽还需要保证槽宽、槽深和边缘直线度，避免与安装底座、导向块或遮挡件发生干涉。孔口毛刺、台阶锐边和倒角不均，也会影响医疗设备内部的清洁度和装配手感。
三、工艺方案：以长边和底面为基准，分序加工孔与台阶
莱图加加工类似铝合金长条定位导轨时，会先建立底面、长边和端面基准，确保后续孔系和台阶均围绕统一坐标加工。粗加工阶段先修正外形并释放主要余量，半精加工阶段预留基准面余量，精加工阶段再完成两端倒角、侧面孔系、沉孔、底部台阶避让槽和关键装配面。对于长条件，装夹支撑要尽量覆盖长度方向，减少局部压紧导致的变形。
孔加工需要控制钻孔、扩孔、沉孔和倒角顺序，确保孔口干净、孔壁稳定、两端孔组位置一致。底部台阶避让槽可采用分层铣削和精修刀路，兼顾槽底平整、侧壁垂直和过渡圆角。加工完成后，需要对沉孔边缘、底部槽边、端部倒角和长边棱线逐项去毛刺，并做好表面保护，避免搬运中产生磕碰和划伤。
四、三坐标检测：用整体坐标验证导轨基准和孔系关系

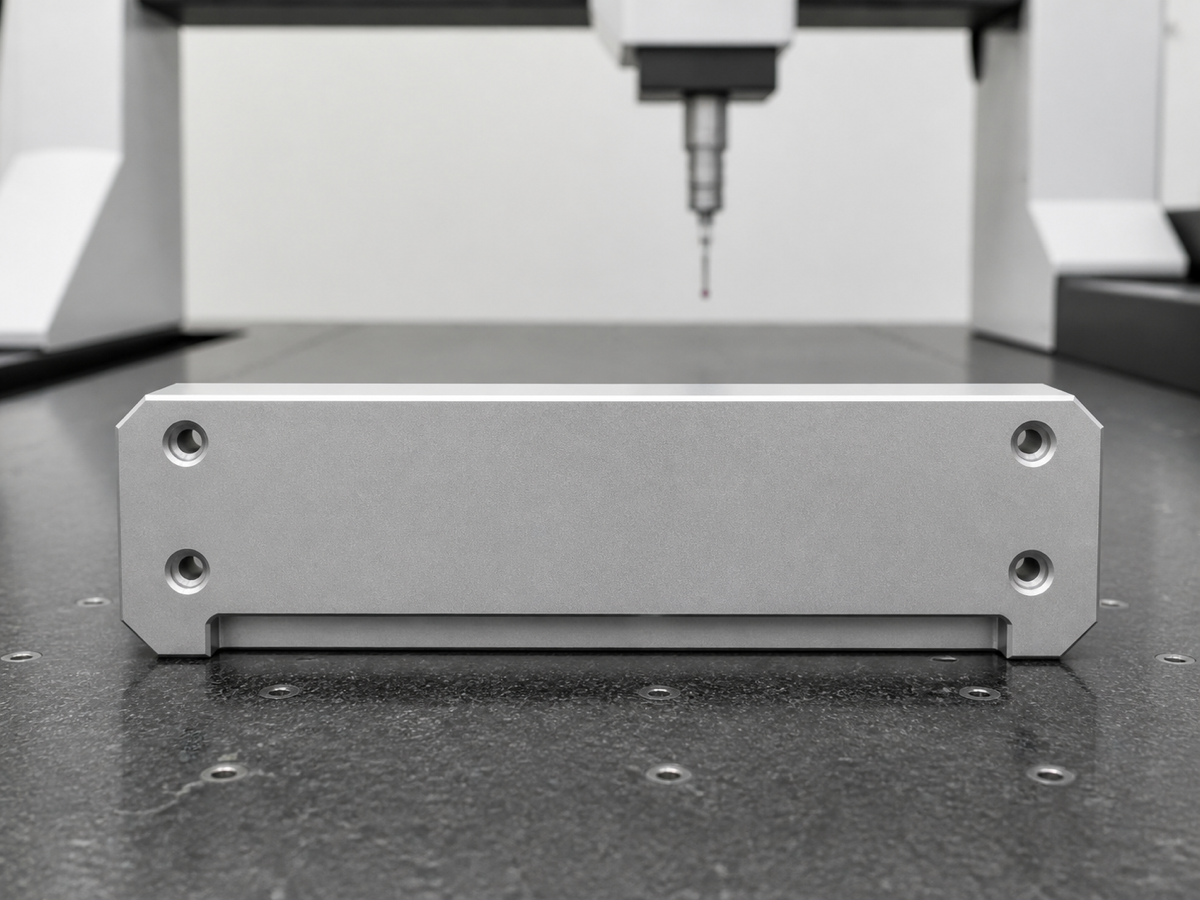

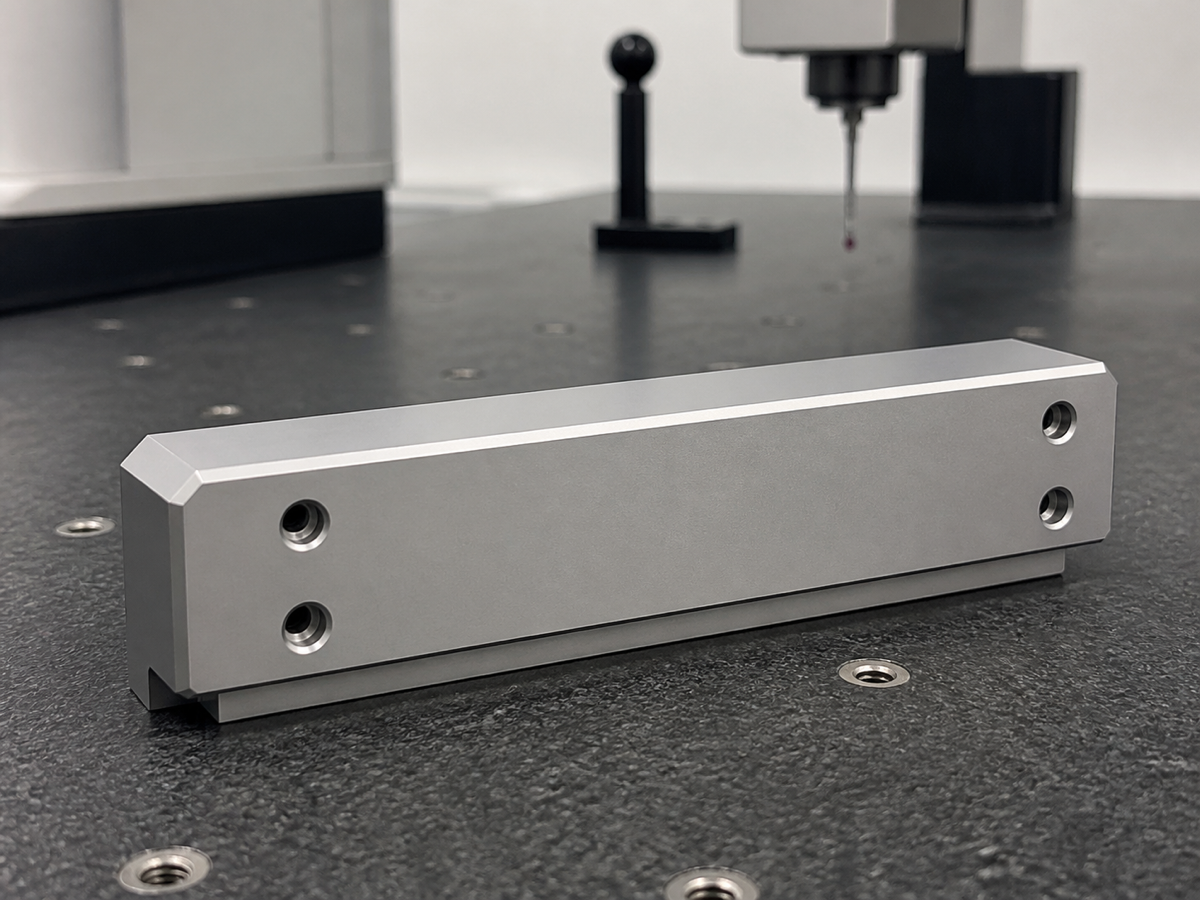

长条定位导轨的检测重点，是判断整根零件是否能作为稳定的线性基准。莱图加会在三坐标检测台上建立零件坐标系，对长边直线度、上表面平面度、两端孔系位置、沉孔同轴关系、底部台阶尺寸、端部倒角和外形边界进行检测。这样可以从整体装配角度确认零件是否满足医疗检测模组的安装要求。
若检测发现两端孔组之间存在方向性偏差，需要回看基准找正、夹具定位和刀补设置；若长边直线度或上表面平面度出现波动，则要检查装夹支撑、去料节奏和材料应力释放。通过首件检测、过程抽检和末件复核，可以帮助客户在医疗检测设备试产阶段更快完成装配验证，减少现场调整和返修。
五、案例小结：长条定位件要把基准面、孔位和台阶做成闭环
本案例中的医疗检测模组铝合金长条定位导轨，体现了长条基准件的典型加工要求：外形不复杂，但长度方向稳定性、两端孔系一致性、底部台阶避让和边缘质量都关系到最终装配表现。莱图加在此类零件加工中，会围绕图纸评审、基准规划、分阶段加工、孔系控制、台阶精修、去毛刺清洁和三坐标检测建立闭环。对于医疗设备客户而言，一根合格的定位导轨不仅要尺寸达标，更要作为可靠基准，让模组装得准、贴合稳、运行顺。
FAQ：医疗检测模组铝合金长条定位导轨加工常见问题
1. 长条定位导轨加工最需要关注什么？
重点关注长边直线度、上表面平面度、两端孔系位置、底部台阶尺寸和端部倒角一致性。
2. 长条铝合金零件为什么容易变形？
长度方向较大，局部去料和装夹压紧会改变受力状态。若支撑不足或去料过快，可能产生微量弯曲。
3. 侧面沉孔加工要注意哪些细节？
需要控制孔位、沉孔深度、孔口倒角和毛刺残留，确保螺钉锁付或销钉定位时贴合稳定。
4. 底部台阶避让槽如何保证装配不干涉？
需要控制槽宽、槽深、侧壁垂直度和槽底平整度，并在检测时确认其与长边基准和孔系的位置关系。
5. 这类导轨为什么适合三坐标检测？
三坐标能在统一基准下检测长边、孔系、台阶和端部关系，更适合判断整根导轨的装配稳定性。
