一、零件背景：立式安装支架承担医疗检测模组的定位与承载

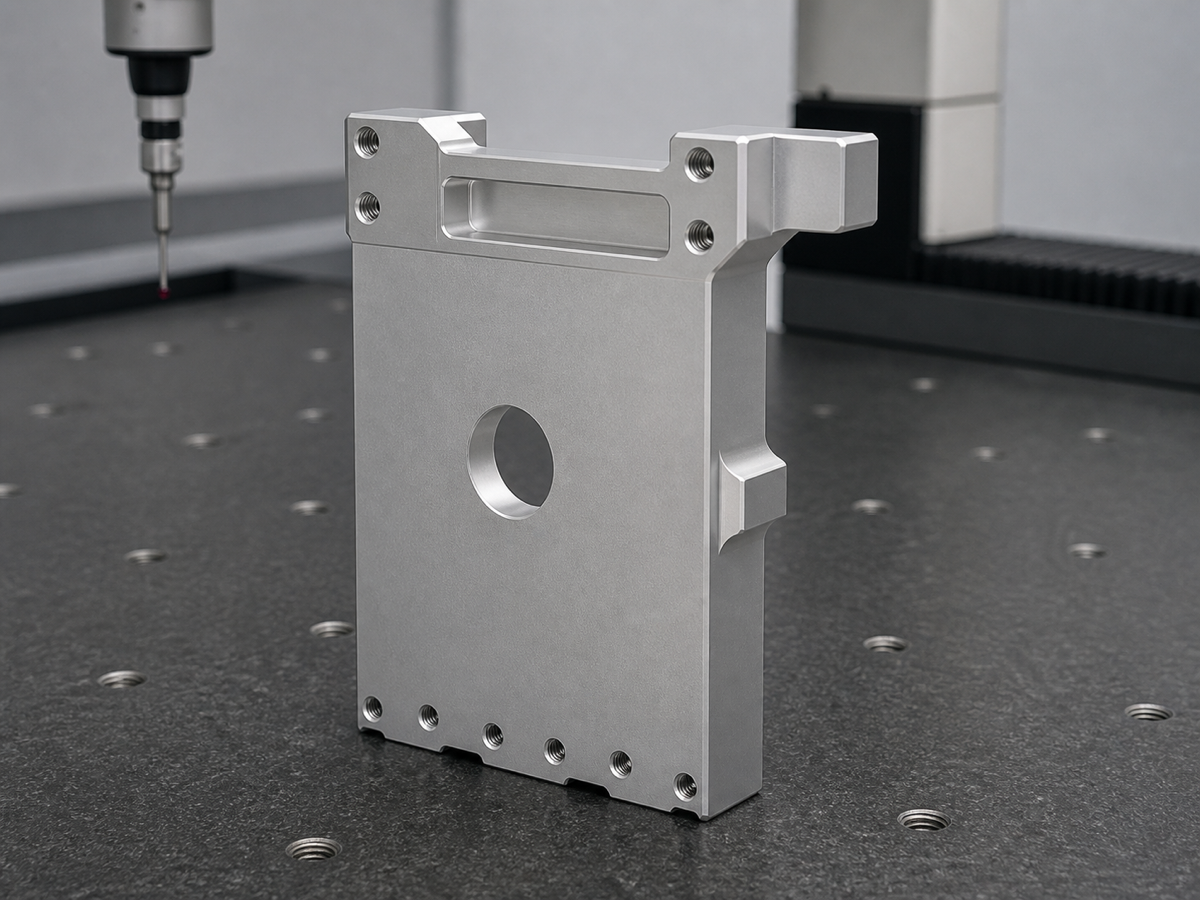

本案例选取一款用于医疗检测设备内部模组的铝合金单圆孔立式安装支架。零件整体为竖向板式结构，中部设置圆形通孔，上下两端分布多组小安装孔，顶部带浅矩形槽腔，底部有局部避让缺口，侧边还设计有外伸凸台和厚度台阶。此类零件常用于传感器、检测光路、定位座或小型运动模块的安装区域，既要提供稳定支撑，也要保证孔、槽、凸台之间的装配基准关系。
医疗检测设备内部空间紧凑，支架类零件往往同时连接多个组件。中部圆孔可能用于避让轴类结构、光学通道或线束通道；上下安装孔决定支架与基座、导轨或壳体的连接精度；侧向凸台则可能承担限位、支撑或相邻部件配合功能。因此莱图加在图纸评审阶段，会先确认基准边、装配面、圆孔功能、孔群坐标和侧向台阶用途，再安排加工顺序。
二、加工难点：孔群密集、侧向凸台和薄板平面度需要同步控制
该类立式支架的难点并不只在单个圆孔，而在多组结构的相互关系。上下端小孔数量多、间距紧凑，如果基准找正不稳定，孔群之间容易出现累积偏差。中部圆孔与上下安装孔之间的坐标关系，会影响医疗检测模组装配后的通道位置和固定姿态。对于试产件来说，一旦孔位不稳，后续调试会放大误差。
侧向凸台和厚度台阶也是关键点。凸台区域与主板连接处存在过渡圆角和局部薄壁，如果切削参数或装夹支撑不合理，容易出现振纹、台阶尺寸偏差或边缘毛刺。零件面积较大而局部结构细长，粗加工去料后也可能产生轻微变形，因此平面度、垂直度和侧面厚度都需要在工艺中提前考虑。
三、工艺方案：统一基准加工孔、槽、凸台和外形边
莱图加加工类似铝合金单圆孔立式安装支架时，会先建立底面和长边基准，并根据侧向凸台位置设计稳定装夹。粗加工阶段先释放主要余量，避免一次性去料导致板件应力集中；半精加工阶段保留关键面余量；精加工阶段再统一完成中部圆孔、上下孔群、顶部槽腔、侧向凸台和外形边界。这样可以让孔、槽、台阶始终围绕同一套坐标体系加工。
孔加工环节需要控制钻孔、铰孔或铣孔的顺序，避免薄壁区域受力后发生位置漂移。顶部浅槽腔要关注槽底平整和边缘圆角，底部避让缺口要确保边缘无锐角。去毛刺环节同样重要，需覆盖小孔孔口、圆孔内壁、槽腔边缘、底部缺口和侧向凸台过渡处，保证医疗设备装配时不会划伤线束、塑胶件或操作人员。
四、三坐标检测：从整体坐标验证装配链是否稳定

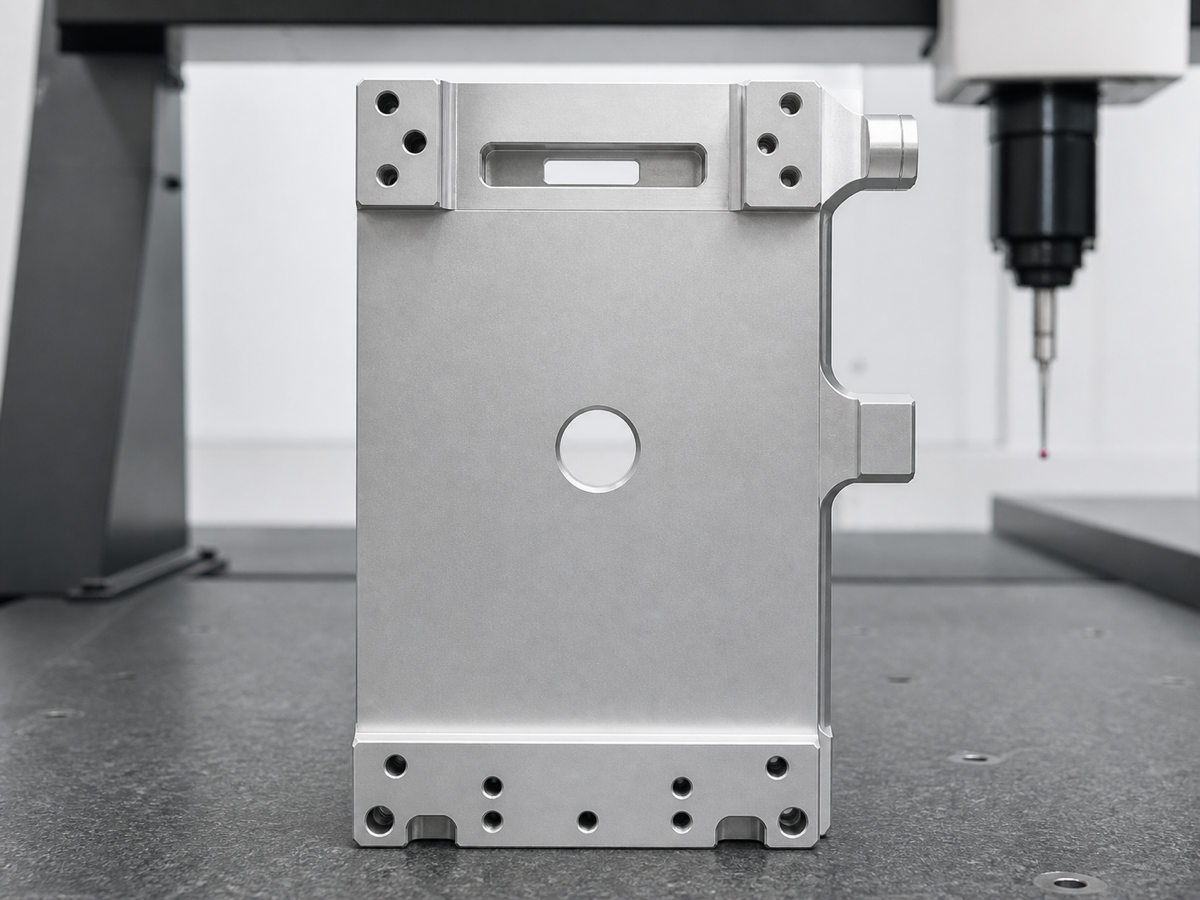

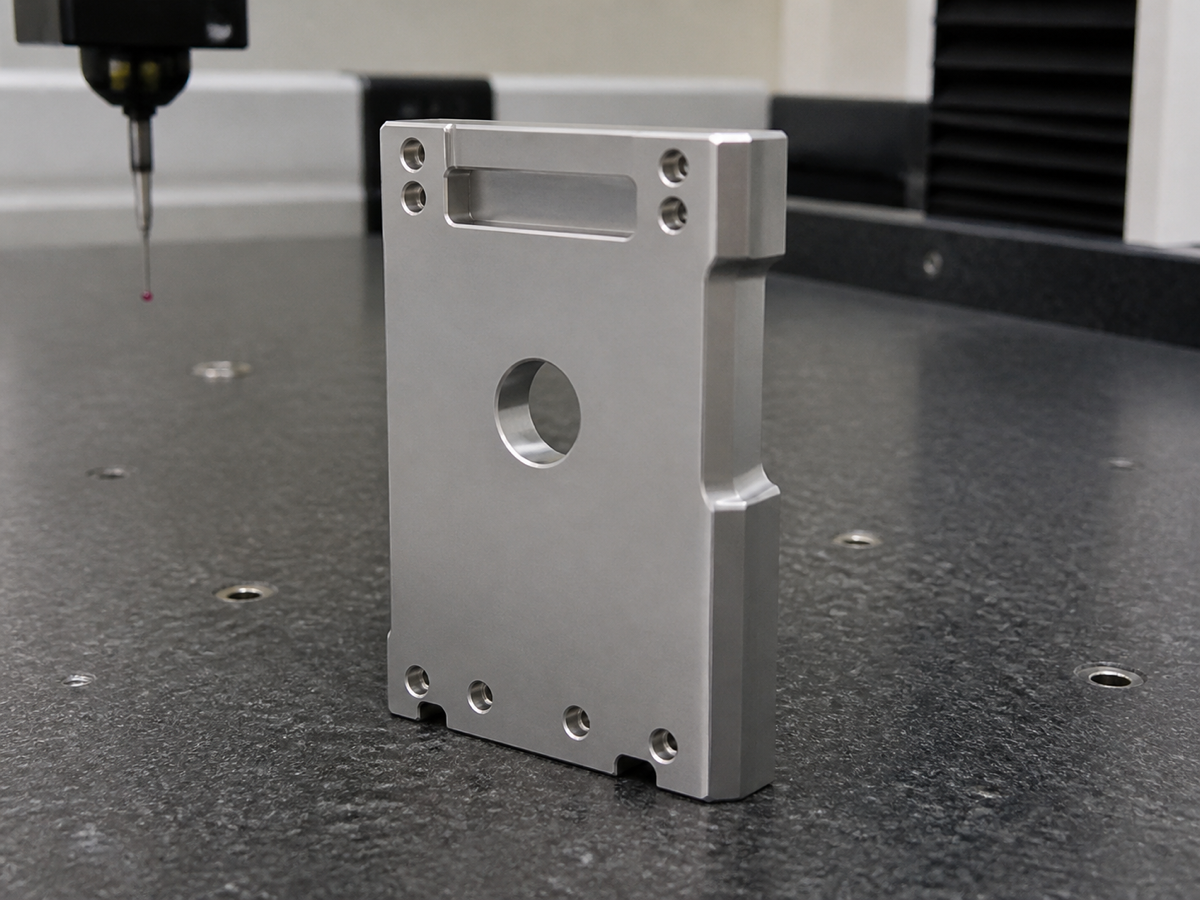

对于这类立式安装支架，检测重点是整体坐标关系，而不是只确认单个尺寸。莱图加会在三坐标检测台上建立零件基准，对中部圆孔位置、上下安装孔孔位、顶部槽腔、侧向凸台、底部避让缺口、外形边界和平面度进行检测。通过同一坐标系下的数据，可以判断零件在医疗检测设备内部的实际装配匹配性。
若检测发现上下孔群之间有方向性偏差，需要回看定位基准、夹具重复精度和刀补设置；若侧向凸台尺寸波动，则要检查刀具磨损、加工余量和压紧点位置；若平面度不稳定，则应优化去料顺序和支撑方式。通过首件检测、过程抽检和末件复核，可以帮助客户在医疗检测设备试产阶段降低装配返工风险。
五、案例小结：支架类医疗零件要把孔位、凸台和边缘质量做成闭环
本案例中的医疗检测设备铝合金单圆孔立式安装支架，体现了医疗结构件加工中常见的复合要求：孔群多、基准关系密、侧向凸台突出、局部薄壁容易受力变形。莱图加在此类零件加工中，会从图纸评审、基准规划、分阶段去料、孔系加工、槽腔精修、去毛刺清洁和三坐标检测建立闭环。对于客户来说，一件合格的支架不仅要外形漂亮，更要装得准、承载稳、边缘干净，并能在后续小批量和批量加工中保持一致性。
FAQ：医疗检测设备铝合金单圆孔立式安装支架加工常见问题
1. 单圆孔立式安装支架加工重点是什么？
重点是中部圆孔与上下安装孔之间的坐标关系，同时要控制侧向凸台、槽腔、外形边和平面度。
2. 多组小安装孔为什么容易产生累积偏差？
孔群数量多、分布区域长，如果基准找正或装夹重复定位不稳定，就会让孔距和孔位误差逐步累积。
3. 侧向凸台加工要注意哪些问题？
需要关注凸台宽度、厚度、过渡圆角、侧面垂直度和边缘毛刺，避免影响与相邻部件的贴合和限位。
4. 这类支架为什么需要三坐标检测？
因为圆孔、孔群、槽腔、侧向凸台和外形边共同构成装配链，三坐标能在统一基准下判断整体关系是否稳定。
5. 小批量医疗零件如何保证加工一致性？
建议固定基准和装夹方案，记录首件检测数据，控制刀具寿命，并对孔位、平面度、凸台尺寸和去毛刺质量做过程抽检。
